3 Condizioni di funzionamento
Le varie condizioni di funzionamento vengono segnalate mediante tre diodi (LED) sul coperchio
dell'involucro dell'inverter e dal display integrato (vedere capitolo 4 "Segnalazioni del display"
(Pagina 24)). Affinché l'apparecchio possa segnalare la condizione di funzionamento tramite i tre
LED integrati è necessario che l'inverter sia allacciato sul lato CC. Affinché l'inverter abbia
un'adeguata alimentazione con tensione CC deve essere presente un'irraggiamento sufficiente.

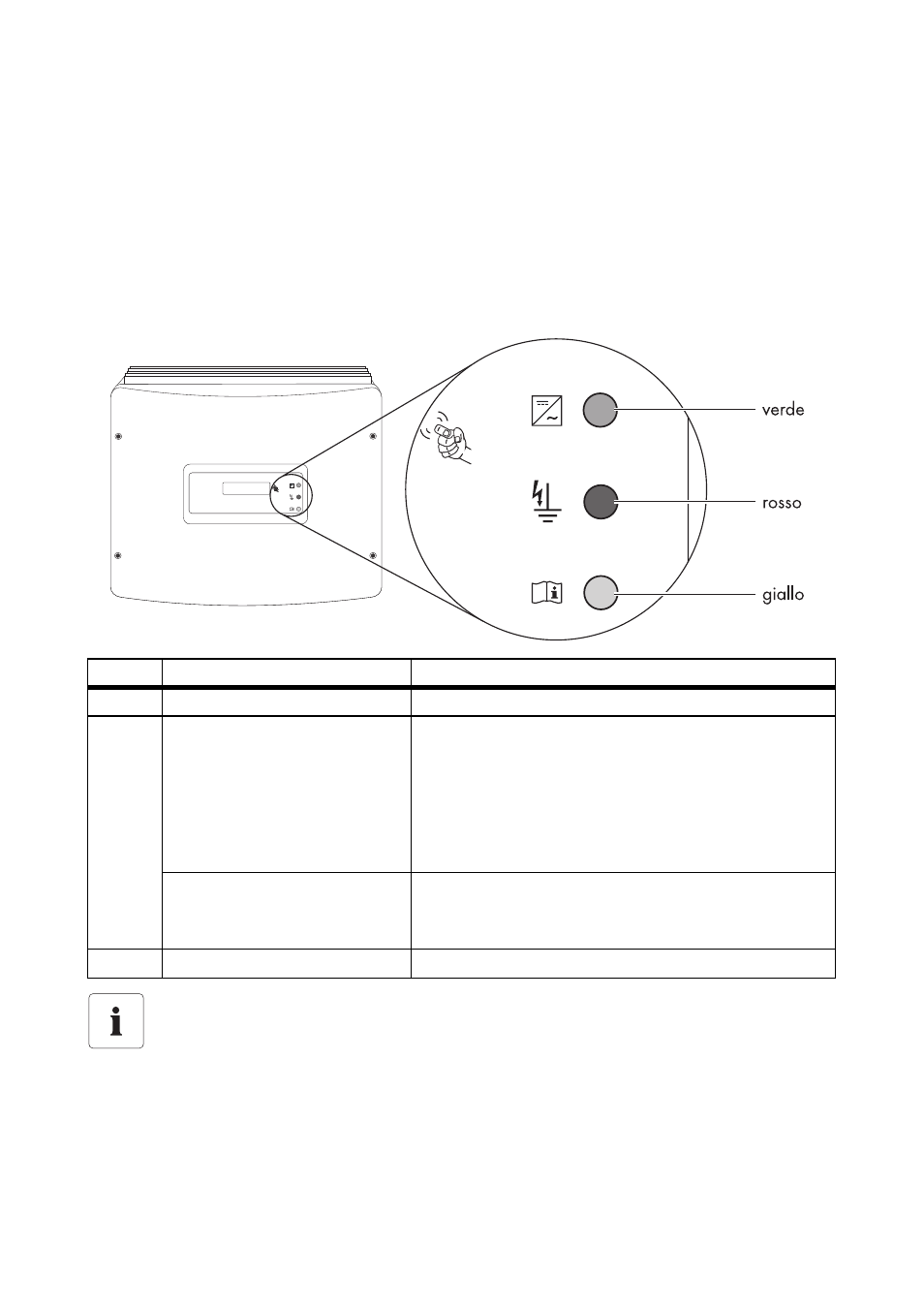

La seguente figura mostra i tre LED sull'esempio di Sunny Boy 3800-IT.
Per una descrizione completa delle possibili segnalazioni dei LED e dei codici di lampeggiamento
consultare il prossimo capitolo.
LED Significato Inverter
Verde Funzionamento Tutti Sunny Boy / Sunny Mini Central
Rosso Dispersione verso terra o
varistore difettoso Sunny Boy del tipo SB 1100-IT, SB 1200-IT, SB 1700-
IT, SB 2100TL-IT, SB 2500-IT, SB 3000-IT, SB 3300-IT,
SB 3300TLHC-IT, SB 3800-IT
e Sunny Mini Central del tipo SMC 4600A-IT,
SMC 5000A-IT, SMC 6000A-IT, SMC 7000HV-IT,
SMC 6000TL-IT, SMC 7000TL-IT, SMC 8000TL-IT.
Dispersione verso terra,
varistore o fusibile di stringa
difettoso Sunny Mini Central del tipo SMC 9000TL-10, 10000TL-
10, 11000TL-10 e SMC 9000TLRP-10, 10000TLRP-10,
11000TLRP-10
Giallo Anomalia Tutti Sunny Boy / Sunny Mini Central
Segnalazioni dei LED
Se non è a disposizione la comunicazione, soprattutto nel primo anno successivo
all'installazione, l'utente dell'impianto dovrebbe, a cadenze periodiche, prestare
particolare attenzione a queste segnalazioni in varie ore del giorno e durante condizioni
di irraggiamento solare diverse. In tal modo si possono riconoscere tempestivamente
anomalie nell'impianto.
