2.2 Disinserzione dell’inverter
Prima di eseguire qualsiasi operazione sull’inverter, disinserire sempre quest’ultimo come descritto
nel presente capitolo. Rispettare sempre la sequenza indicata.
Danneggiamento irreparabile dell’apparecchio di misurazione dovuto a sovratensione
• Impiegare soltanto apparecchi di misurazione con un range di tensione d’ingresso CC fino
ad almeno 1 000 V o superiore.
Procedura:
1. Disinserire l’interruttore automatico e assicurarlo contro il reinserimento involontario.
2. Se è presente un sezionatore di carico CC esterno, disattivarlo e assicurarlo contro la
riattivazione.
3. Se presente, estrarre il sezionatore ESS.
4. In caso di impiego di un relè multifunzione, disinserire la tensione di alimentazione
dell’utilizzatore.
5. Attendere fino a quando i LED, il display ed eventualmente l’utilizzatore collegato al relè
multifunzione non si sono spenti.
6. Verificare l’assenza di corrente su tutti i cavi CC mediante una pinza amperometrica.
7. Svitare tutte le viti del coperchio inferiore dell’involucro con una brugola da 3 e rimuoverlo.

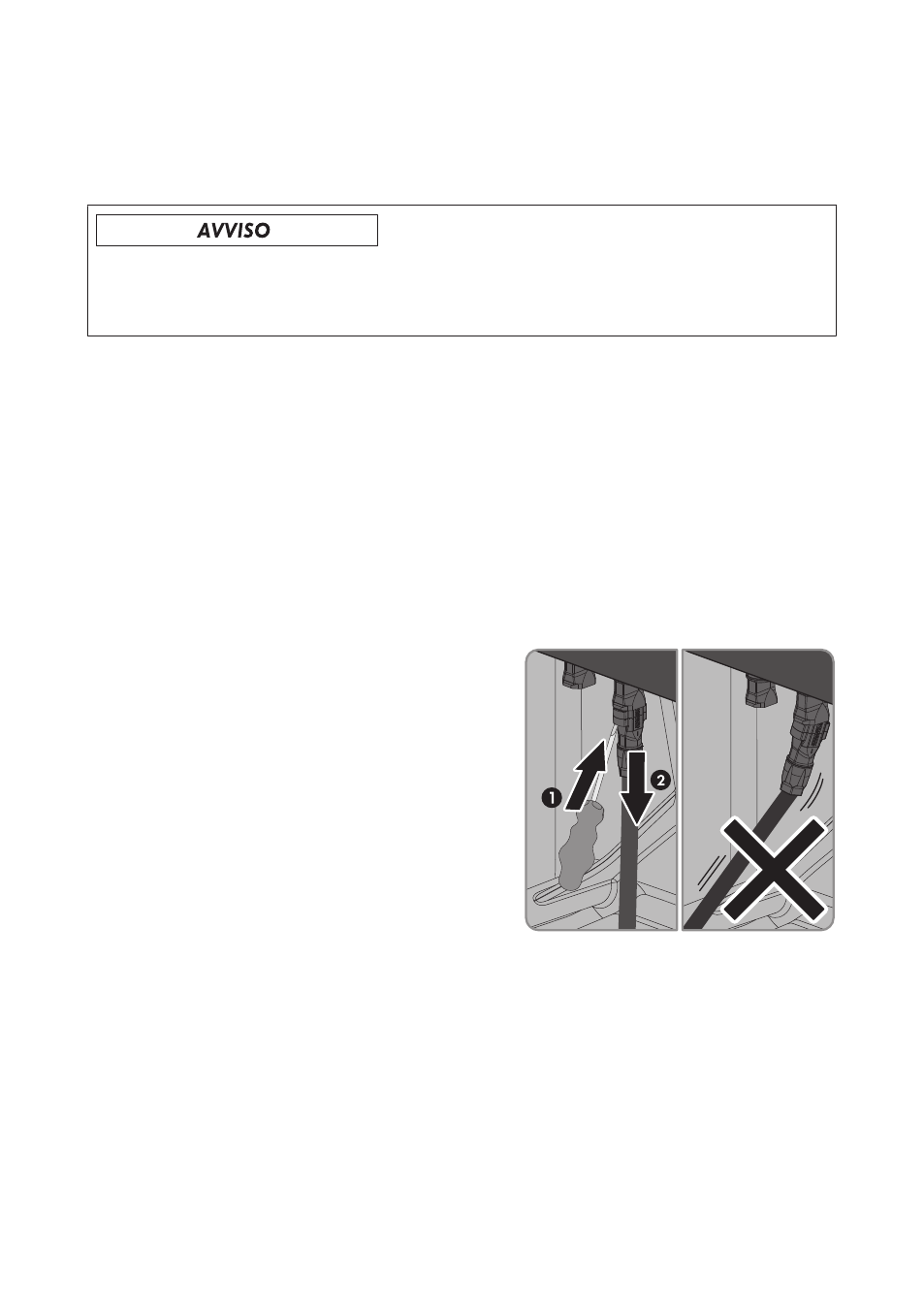

8. Sbloccare ed estrarre tutti i terminali CC. A tal
fine, inserire un cacciavite a taglio da 3,5 mm o
un tira molle ad angolo in una delle fessure
laterali ed estrarre il terminale CC tirandolo in
linea retta verso il basso. Durante tale
operazione, non tirare il cavo.
9. Verificare l’assenza di tensione sugli ingressi CC dell’inverter.
10. Verificare in sequenza l’assenza di tensione sulla morsettiera CA fra L ed N, così come fra L e
PE con un apposito apparecchio di misura. A tale scopo, inserire il sensore (diametro: max
2 mm) nell’apertura rotonda dei morsetti.
11. Ribaltare verso l’alto il display per avere più spazio per la misurazione. A tale scopo,
rimuovere la vite sul display.
☑ Il display scatta in posizione.
12. Verificare l’assenza di tensione fra tutti i morsetti del relè multifunzione e PE della morsettiera
CA.
