6.2.2 Vista interna

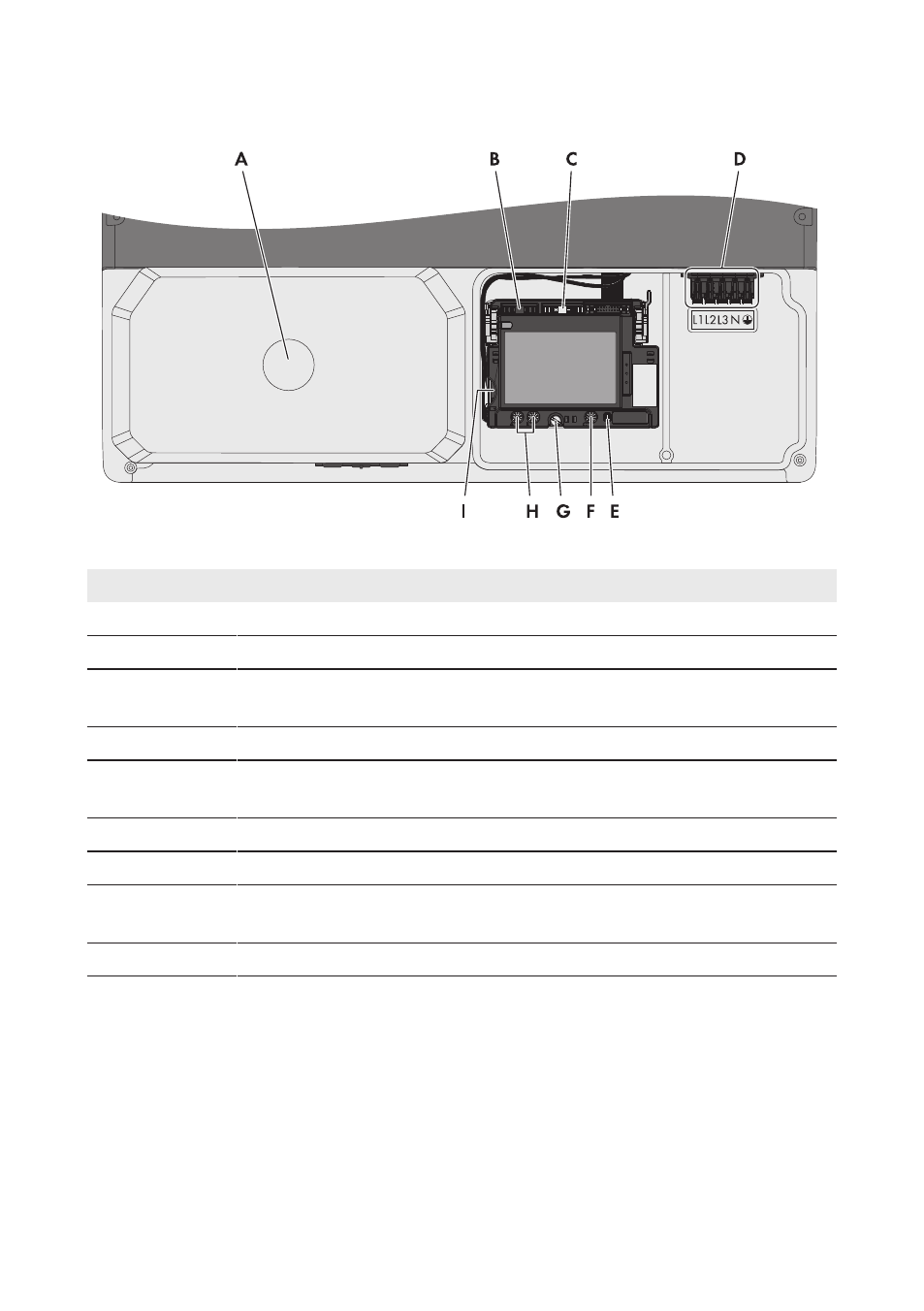

Figura 6: Punti di collegamento all’interno dell’inverter
Posizione Denominazione
A Coperchio protettivo CC
B Presa per il collegamento del relè multifunzione
C Presa per il collegamento dell’interfaccia di comunicazione RS485 o Speed-
wire / Webconnect
D Morsettiera per il collegamento del cavo CA
E Slot jumper per passare temporaneamente all’inglese come lingua del display
(per scopi di servizio)
F Selettore rotativo C per l’impostazione del NetID
G Vite per allentare e sollevare il display
H Selettori rotativi A e B per l’impostazione del record di dati nazionali e della
lingua del display
I Slot per scheda SD
6.3 Collegamento CA
6.3.1 Requisiti del collegamento CA
Requisiti dei cavi:
☐ Diametro esterno: 14 mm … 25 mm
☐ Sezione conduttore: 1,5 mm² … 16 mm²
☐ Sezione max del conduttore con puntalino: 10 mm²
