1. Montare l’apparecchio sostitutivo e realizzare il collegamento elettrico (v. istruzioni per l’uso
dell’inverter).
2. Installare le eventuali interfacce nell’apparecchio sostitutivo e collegarle (v. istruzioni
dell’interfaccia).
3. Installare nell’apparecchio sostitutivo gli eventuali scaricatori di sovratensioni (v. cap. 4
“Installazione successiva dello scaricatore di sovratensioni tipo II”, pag. 13).
4. Se sul coperchio superiore dell’apparecchio sostitutivo è applicato un adesivo con la scritta
“Transportdeckel” (coperchio di trasporto), sostituirlo con il coperchio superiore dell’inverter
guasto.
Pericolo di morte per alta tensione
Attendere 20 minuti prima di rimuovere il coperchio superiore dell’involucro per consentire lo
scaricamento delle tensioni residue.
• Allentare le viti del coperchio superiore dell’involucro con una brugola da 4 e rimuoverlo.

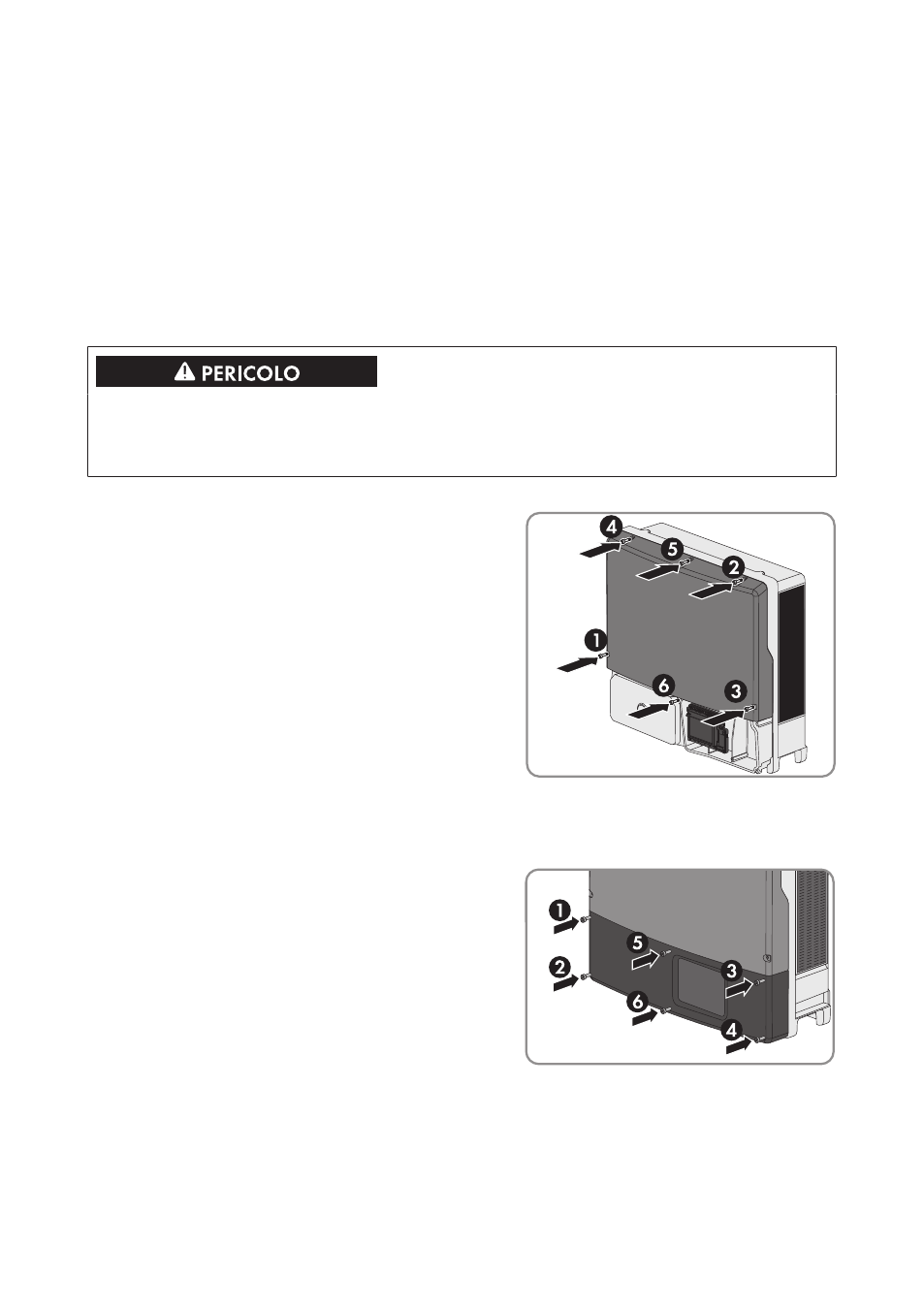

• Appoggiare il coperchio superiore
dell’involucro con le 6 viti e le rondelle
sull’involucro stesso e serrare le stesse con
una brugola da 4 nella sequenza da 1 a 6
(coppia: 6 Nm ± 0,3 Nm).
5. Inserire il coperchio inferiore dall’alto e farlo ruotare verso il basso. Se sul coperchio
dell’apparecchio sostitutivo è applicato un adesivo con la scritta “Transportdeckel” (coperchio
di trasporto), utilizzare il coperchio dell’inverter guasto. Le viti devono sporgere dallo stesso.
6. Serrare tutte le 6 viti del coperchio inferiore
dell’involucro con una brugola da 3 nella
sequenza da 1 a 6 (coppia: 2,0 Nm ±
0,3 Nm). Rispettando la sequenza data si evita
che il coperchio venga avvitato storto e che
l’involucro non sia quindi chiuso a tenuta.
Suggerimento: nel caso in cui le viti cadano dal
coperchio inferiore dell’involucro, inserire la vite
lunga nel foro inferiore centrale e le 5 viti corte
nei fori restanti.
7. Rimettere in servizio l’apparecchio sostitutivo (v. cap. 11, pag. 37), montando al suo interno il
sezionatore CC dell’inverter guasto.
8. Configurare l’apparecchio sostitutivo (v. il manuale d’uso dell’inverter).
9. Registrare l’apparecchio sostitutivo sul prodotto di comunicazione.
