Cicli di tastatura: rilevamento automatico delle origini
14.8 ORIGINE SU SPIGOLO ESTERNO (ciclo 414, DIN/ISO: G414, opzione
software 17)
14
360
TNC 620 | Manuale utente programmazione di cicli | 4/2015
14.8 ORIGINE SU SPIGOLO ESTERNO
(ciclo 414, DIN/ISO: G414, opzione
software 17)
Esecuzione del ciclo
Il ciclo di tastatura 414 rileva il punto di intersezione di due rette e
lo imposta quale origine. In alternativa il TNC può registrare questo
punto di intersezione in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 304) sul primo punto da tastare

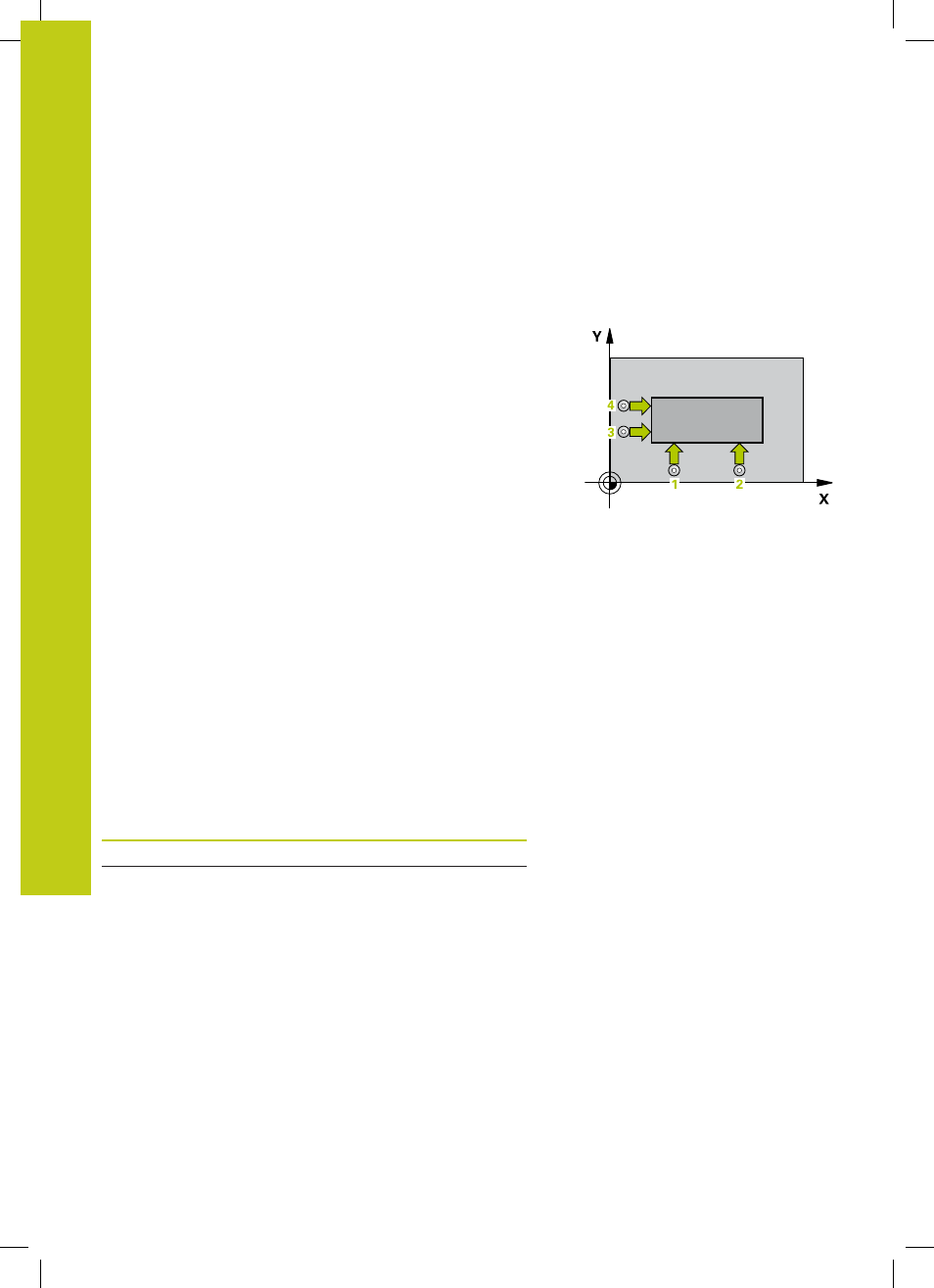

1 (vedere
figura in alto a destra). Contemporaneamente il TNC sposta
il tastatore della distanza di sicurezza in senso opposto alla
direzione di spostamento definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento
di tastatura (colonna
F). Il TNC determina la direzione di
tastatura automaticamente in funzione del 3° punto da misurare
programmato
1 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
2 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto
da tastare 4 eseguendo rispettivamente la terza e la quarta
tastatura
3 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza
ed elabora l'origine determinata in funzione dei parametri
ciclo Q303 e Q305 (vedere "Caratteristiche comuni dei Cicli di
tastatura per l'impostazione dell'origine", Pagina 333) e salva le
coordinate dello spigolo rilevate nei parametri Q presentati di
seguito
4 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
Numero parametro Significato
Q151 Valore reale spigolo asse principale
Q152 Valore reale spigolo asse secondario
