Programmazione: aiuti di programmazione
4.6 Calcolatrice dati di taglio
4
140
TNC 620 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014

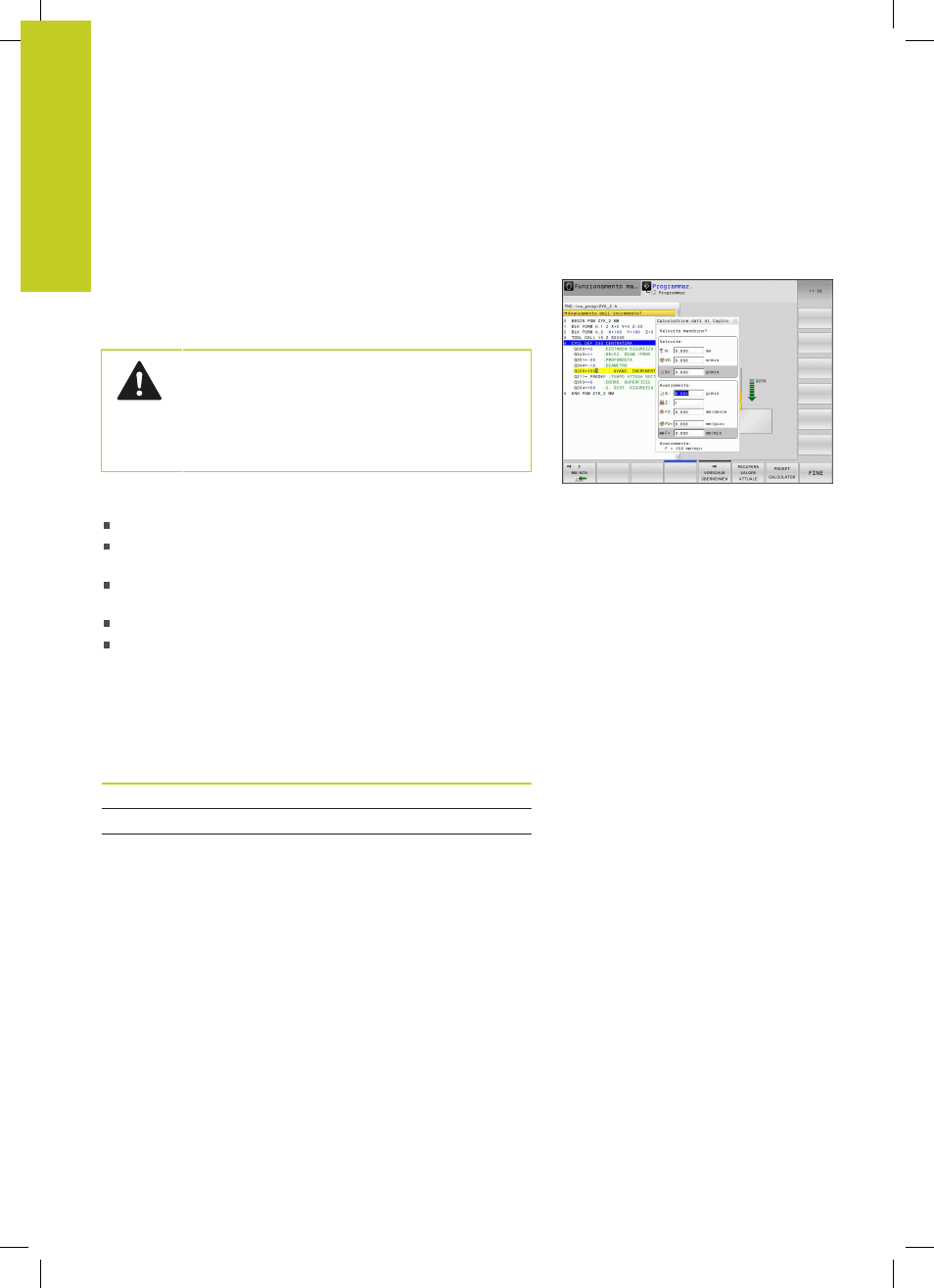

4.6 Calcolatrice dati di taglio
Applicazione
Con la calcolatrice dei dati di taglio è possibile calcolare il numero
di giri del mandrino e l'avanzamento di un processo di lavorazione. I
valori calcolati possono essere poi confermati nel programma NC in
un dialogo specifico di avanzamento e numero di giri.
Non utilizzare la calcolatrice dei dati di taglio, se è
stata programmata la funzione
M136. Con la funzione
M136 il TNC trasla l'utensile con l'avanzamento F
definito nel programma in millimetri/giro mandrino; la
calcolatrice dei dati di taglio calcola tuttavia sempre
gli avanzamenti in mm al minuto.
Premere il softkey CALCOL. DATI DI TAGLIO per aprire la
calcolatrice dei dati di taglio. Il TNC visualizza il softkey se:
si apre la calcolatrice (tasto CALC)
si apre il dialogo per l'immissione del numero di giri nel blocco
TOOL CALL
si apre il dialogo per l'immissione dell'avanzamento in blocchi di
traslazione o cicli
si immette l'avanzamento in Funzionamento manuale (softkey F)
si immette il numero di giri mandrino in Funzionamento manuale
(softkey S)
A seconda se si calcola un numero di giri o un avanzamento la
calcolatrice dei dati di taglio viene visualizzata con diversi campi di
immissione.
Finestra per il calcolo del numero di giri:
Lettera identificativa Significato
R: Raggio utensile (mm)
VC: Velocità di taglio (m/min)
S= Risultato del numero di giri
mandrino (giri/min)
