SUPERFICIE REGOLARE (ciclo 231, DIN/ISO: G231, opzione

software 19)

10.3

10

TNC 620 | Manuale utente programmazione di cicli | 10/2013

231

10.3

SUPERFICIE REGOLARE (ciclo 231,
DIN/ISO: G231, opzione software 19)

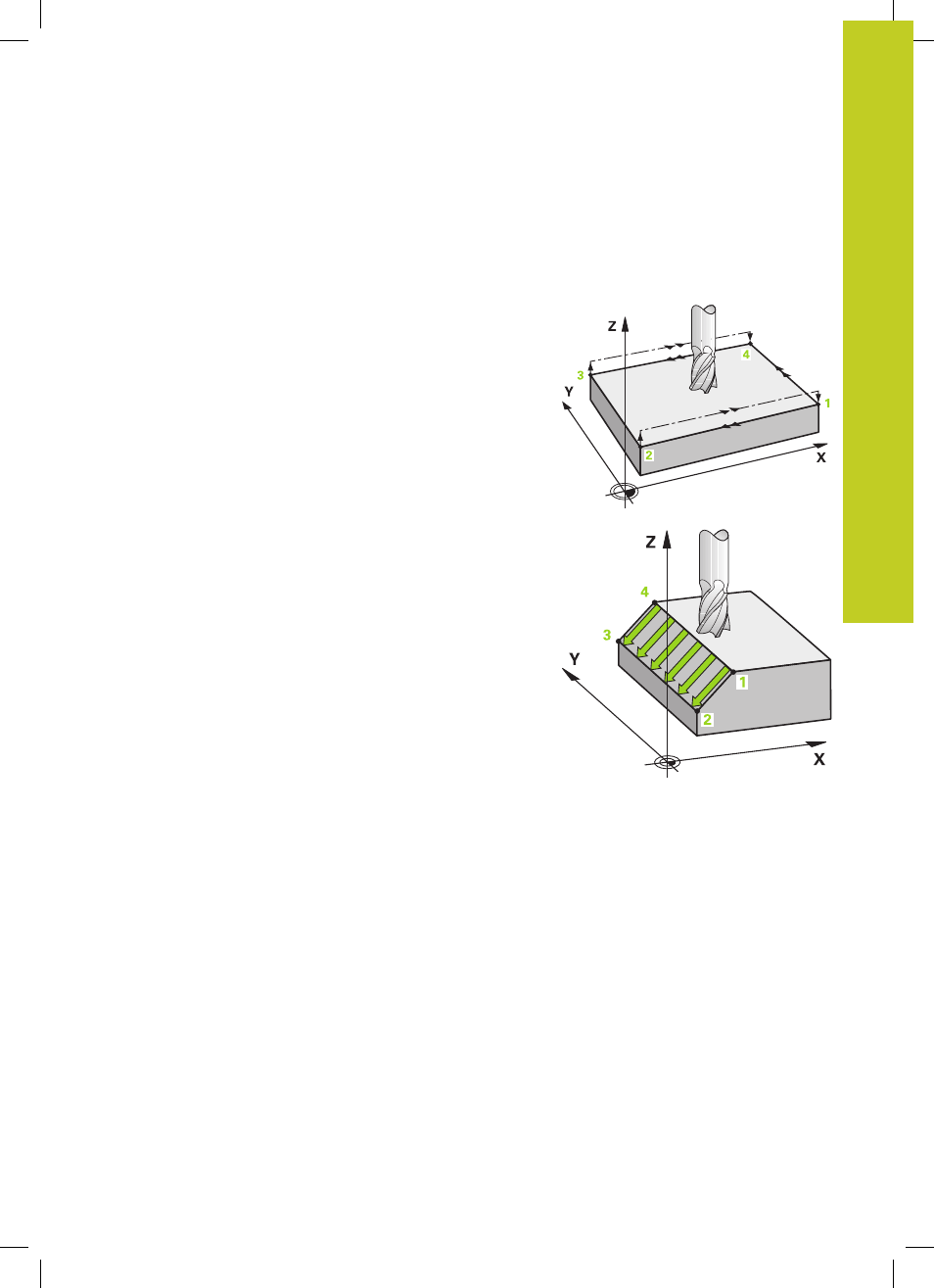

Esecuzione del ciclo

1 Il TNC posiziona l’utensile dalla posizione attuale con un

movimento lineare 3D sul punto di partenza

1

2 Successivamente l'utensile si porta, con l'AVANZAMENTO

FRESATURA programmato sul punto finale

2

3 Qui il TNC sposta l'utensile in rapido

FMAX del diametro

dell'utensile in direzione positiva dell'asse del mandrino,
riportandolo quindi al punto di partenza

1

4 Sul punto di partenza

1

il TNC riporta l'utensile sull'ultimo valore

Z considerato

5 Successivamente il TNC sposta l'utensile in tutti e tre gli assi dal

punto

1

in direzione del punto

4

sulla linea successiva

6 In seguito il TNC posiziona l'utensile sul punto finale di questa

linea, calcolandolo dal punto

2

e dallo spostamento in direzione

del punto

3

7 La spianatura viene ripetuta fino al completamento della

superficie programmata

8 Alla fine il TNC posiziona l’utensile, spostandolo del suo

diametro, sul punto più alto programmato nell’asse del
mandrino
