378 Funzionamento manuale e allineamento
12.8 Definizione or
igine con sist
ema
di tastat
ur
a 3D (opzione sof
tw
a
re
T
ouc
h
p
ro
be
functions)
12.8 Definizione origine con sistema
di tastatura 3D (opzione
software
Touch probe functions)
Introduzione
Le funzioni per l'impostazione dell'origine sul pezzo allineato vengono
selezionate con i seguenti softkey:

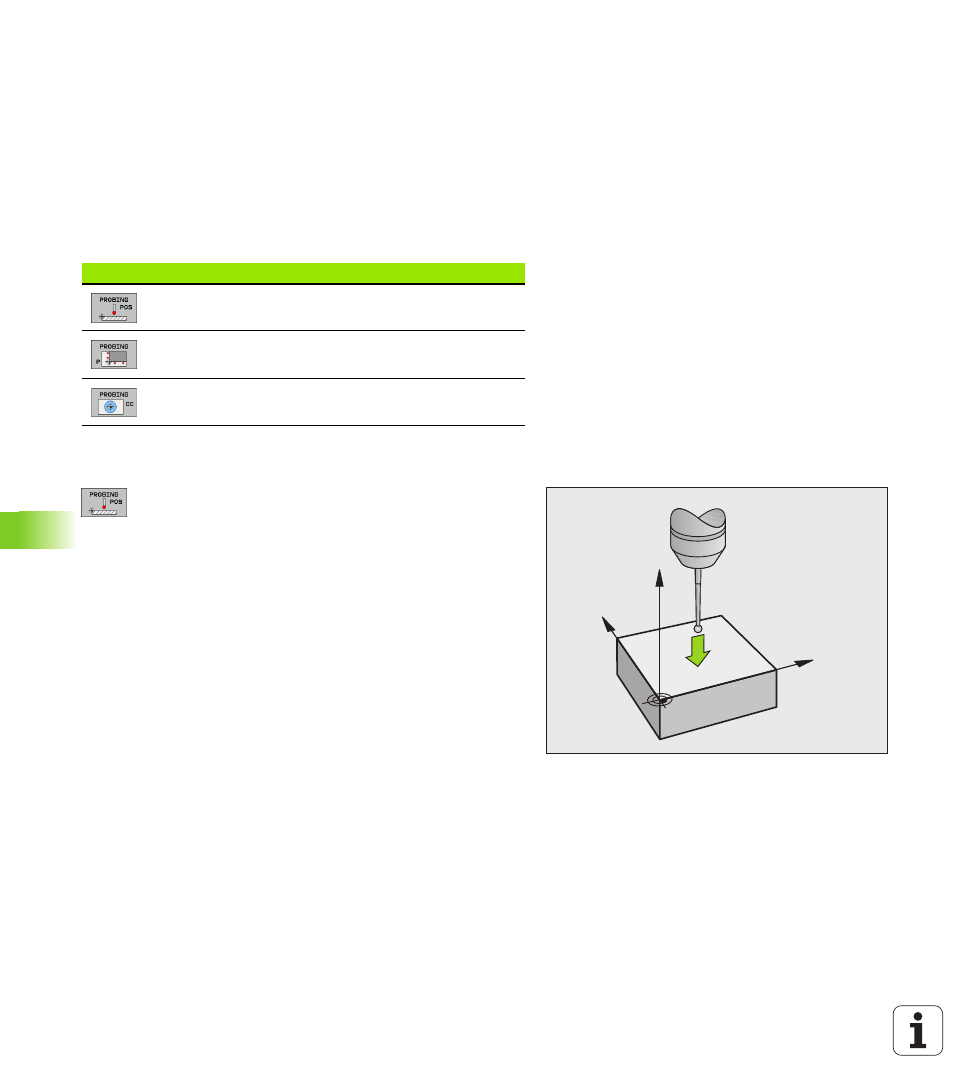

Impostazione dell'origine in un asse qualsiasi
U Selezione della funzione di tastatura: premere il
softkey TASTARE POS
U Posizionare il tastatore vicino al punto da tastare
U Selezionare la direzione di tastatura e l'asse per i quali
viene impostata l'origine, ad es. tastatura di Z in
direzione Z–: eseguire la selezione mediante softkey
U Tastatura: premere il tasto esterno di START
U Origine : inserire la coordinata nominale, confermare
con il softkey IMPOSTAZIONE ORIGINE, vedere
"Inserimento dei valori di misura dai cicli di tastatura in
una tabella origini", pagina 370
U Conclusione della funzione di tastatura: premere il
softkey END
Softkey Funzione Pag.
Impostazione dell'origine in un asse
qualsiasi Pagina 378
Spigolo quale origine Pagina 379
Impostazione centro cerchio quale
origine Pagina 380
Y
X
Z
