Temperatura esercizio: 0 °C /+45 °C; magazzinaggio –30 °C / +70 °C
Umidità d'aria media annuale: F rel < 75 %; umidità max.: F rel,max < 90 %
Peso 1,5 kg

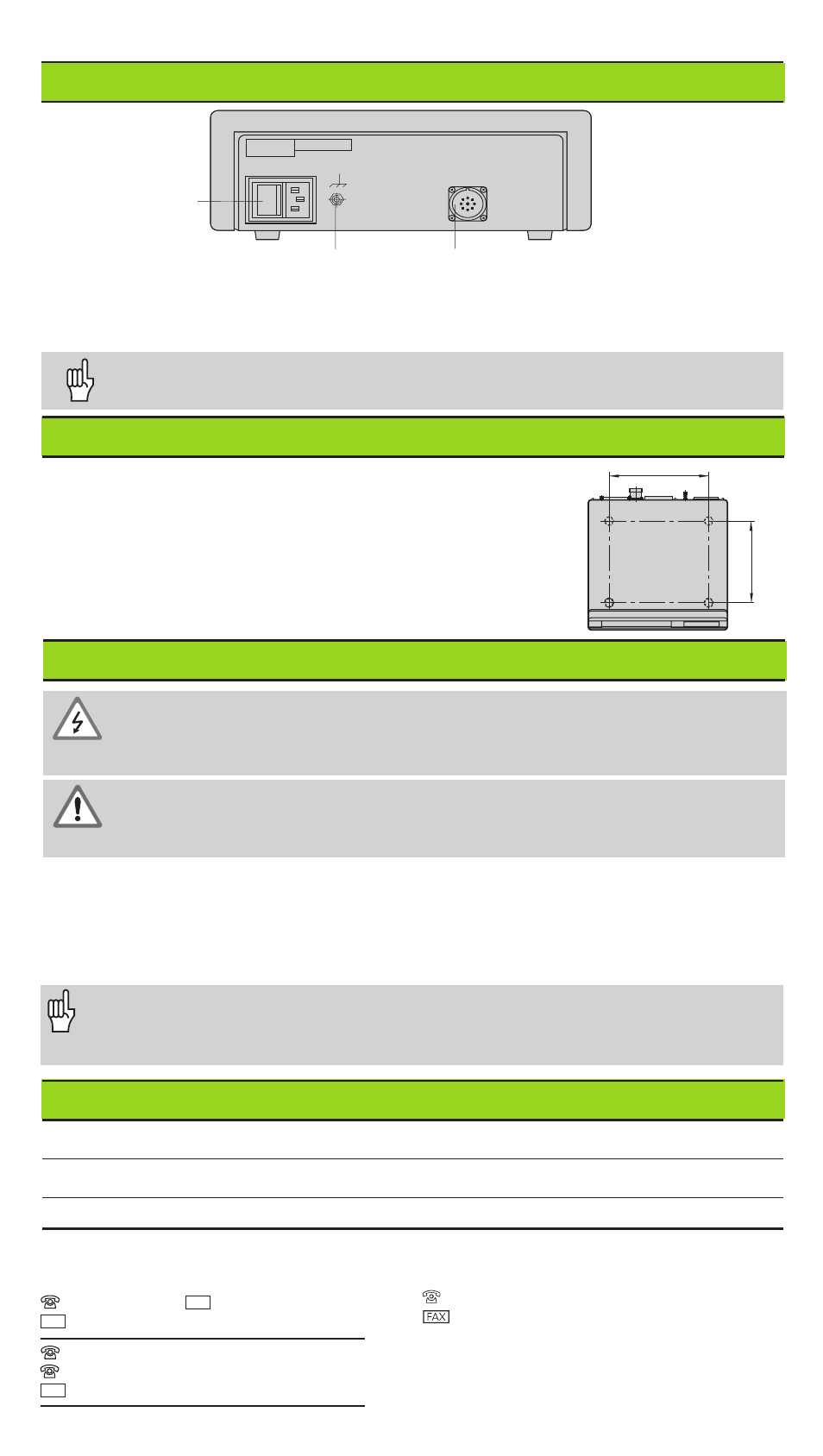

Lato posteriore
X1
100 ... 240 V
50 ... 60 Hz
Interruttore
L'interfaccia X1 soddisfa la prescrizione della "Separazione sicura dalla rete"
a norme VDE 0160, 5.88.
Tensione di alimentazione e collegamento alla rete
Posizionamento
Il visualizzatore può essere fissato sul piano mediante
viti M4.
I visualizzatori possono essere disposti uno sopra l'altro.
Per mantenere stabili i visualizzatori vengono forniti degli
inserti adesivi.
172
±
0.2
6.77
±
.008"
140
± 0.2
5.51
± .008"
Pericolo di scosse elettriche!
Prima di aprire lo chassis staccare la spina di alimentazione!
Collegare il conduttore di terra! Assicurarsi che non ci siano interruzioni!
Condizioni ambientali
Pericolo di danneggiamento dei componenti interni!
Tutti i collegamenti elettrici devono essere realizzati o staccati solo ad
apparecchio spento. Sostituire i fusibili solo con originali identici!
Alimentatore regolato sul primario, resistente alle sovratensioni secondo VDE 0160,
5.88. Classe 2 di resistenza alle sovratensioni.
Campo di tensione 100 V - 240 V (– 15 % / + 10 %), frequenza 48 Hz - 62 Hz,
Potenza assorbita tip. 8 W, fusibile di rete F 1 A incorporato.
Sezione minima del cavo di collegamento: 0,75 mm
2
Per aumentare l'immunità ai disturbi elettromagnetici: collegare la vite di terra
sul lato posteriore con il punto di terra della macchina!
(Sezione minima 6 mm
2 )
Collegamento di terra
Ingresso sistema di misura lineare
HEIDENHAIN con segnali di uscita sinusoidali
(da 7µA
PP
a 16 µA
PP
), lunghezza max. cavo di
collegamento 30 m, frequenza max. di ingresso:
50 kHz
