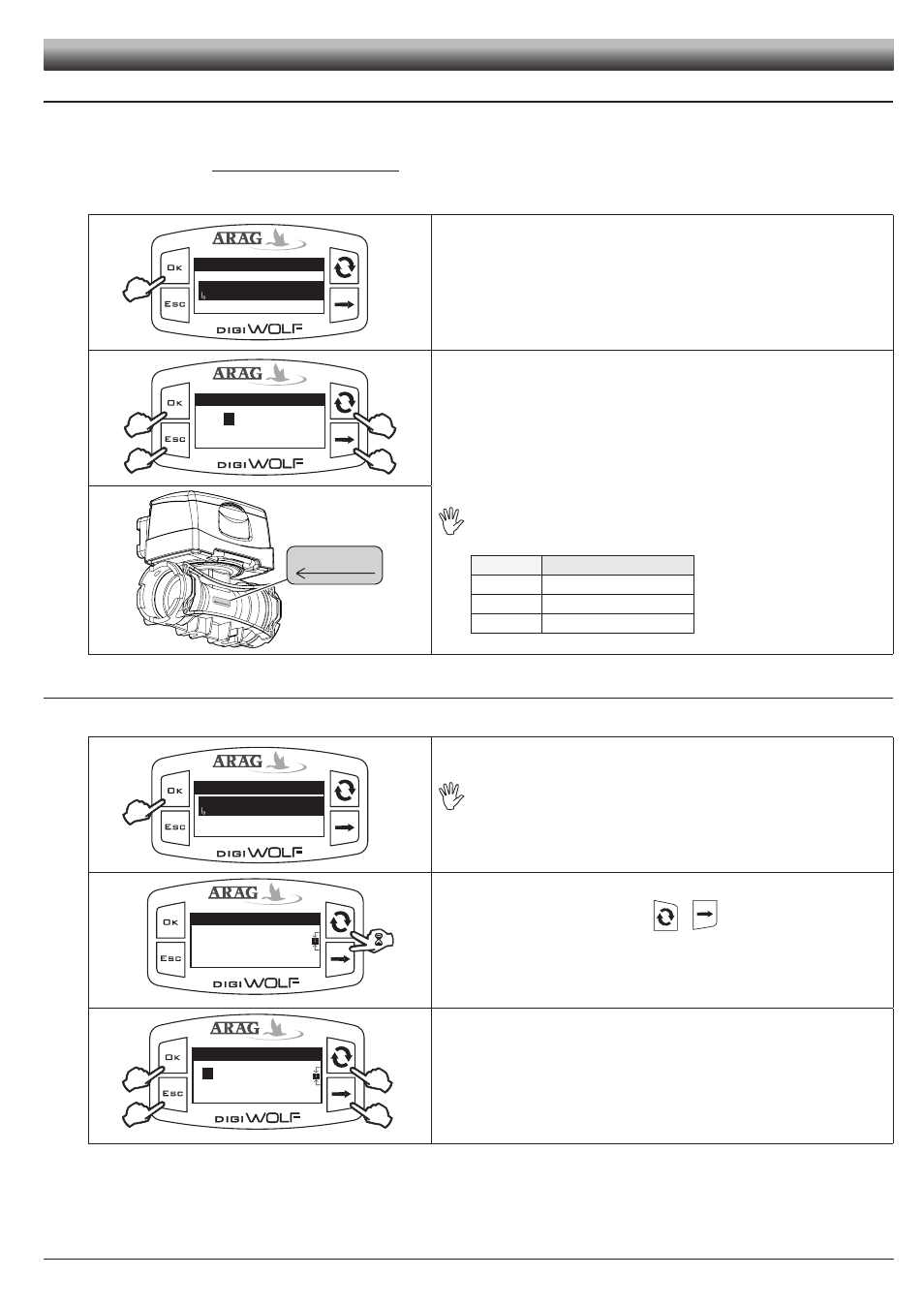

Pagina 15: Bd a, X [costante indicata sul corpo flussometro
15
7.1.2
Calibrazione manuale
Per impostare manualmente la costante di portata, calcolate ed impostate la costante adeguata mediante la seguente formula:
[quantità misurata dal dispositivo]
[quantità realmente erogata]
Calibrazione
Calib.manuale
Calib.automatica
600
1) Accedete al menu di calibrazione manuale (Menu impostazioni > Calibrazione
> Calib. manuale).
Nel menu Calibrazione, selezionando Calibrazione manuale, sotto la voce il
display mostrerà il valore della costante attualmente impostata.
Premete il tasto
OK
per accedere alla modifica del valore.
Costante portata
Valore Min
Valore Max
C
1
50000
0600
0
B
D
A
2) Impostate mediante gli appositi tasti il valore della costante flussometro:
A)
Premete per spostarvi tra le cifre
B)
Premete in successione per modificare il valore della cifra evidenziata dal cursore
C)
Premete per salvare la modifica, oppure
D)
Premete per uscire dalla schermata
senza confermare la modifica del dato. Fate riferimento all'etichetta presente sul
corpo (Fig. 37).
Il corpo del flussometro dovrà essere montato con la freccia dell'eti-
chetta rivolta verso la direzione del flusso.
CODICE
Costante approssimata
4627405A
250
4627506A
132
4627707A
64
APPROXIMATE CONSTANT
XXX
APPROXIMA
TE CONST
ANT
XXX
7.2
Allarmi portata
Impostate i valori di portata minima e massima oltre i quali si desidera che il display mostri un messaggio di allarme.
Allarmi portata
Allarme port. Min.
Allarme port.Max
6.00/min
1) Accedete al menu Allarmi portata (Menu impostazioni > Allarmi portata).
L'impostazione degli allarmi di portata minima e massima si esegue
nello stesso modo.
Sotto la voce selezionata, il display mostra il valore attualmente impostato.
Premete il tasto
OK
per accedere alla modifica della voce di menu selezionata.
Allarme port. Min.
Valore Min
Valore Max
0.1
99999.9
OFF
o
2) Per attivare l'allarme, premete i tasti
e
contemporaneamente fino a
quando il messaggio
OFFscomparirà e al suo posto verrà visualizzato il valore
dell'allarme portata.
Eseguite la stessa procedura per disattivare nuovamente l'allarme di portata.
Allarme port. Min.
Valore Min
Valore Max
C
0.1
99999.9
B
D
A
0040.0
0
l/min
o
3) Impostate il valore dell'allarme portata:
A)
Premete per spostarvi tra le cifre
B)
Premete in successione per modificare il valore della cifra evidenziata dal cursore
C)
Premete per salvare la modifica, oppure
D)
Premete per uscire dalla schermata
senza confermare la modifica del dato.
Fig. 35
Fig. 36
Fig. 37
Fig. 38
Fig. 39
Fig. 40
x [costante indicata sul corpo flussometro]
Tab. 6
IMPOSTAZIONI
