8
3 INSTALLAZIONE
3.1 Norme di sicurezza
• Non installate il gruppo di comando all’interno della cabina di guida.
• Installate il gruppo in modo che i dispositivi delle valvole regolabili manualmente
siano situati in posizione accessibile per il comando, ma lontane dal posto operatore.
• La portata in ingresso al gruppo deve essere minore della portata massima previ-
sta per la valvola di comando generale.
• I componenti e i tubi che verranno montati sulla linea di pressione principale (linea
di mandata) devono poter sopportare una pressione maggiore della massima otteni-
bile dalla valvola di massima pressione (Consultate il par. 7.1 - Corrispondenza tra
particolari delle valvole e pressione massima della valvola).
• Dimensionate l’impianto di scarico in funzione della portata massima della pompa;
inoltre montate un tubo con la pressione nominale di utilizzo maggiore di quella
dello scarico stesso: una qualsiasi strozzatura sull’impianto di scarico potrebbe
provocare una sovrapressione anomala.
• Assicuratevi che i tubi utilizzati siano idonei ai diametri dei portagomma scelti.
Utilizzate sistemi di serraggio dei tubi idonei ai tubi stessi.
• Per prevenire rischi dovuti ad un malfunzionamento del gruppo, vi consigliamo
di installare un dispositivo di limitazione della pressione (Serie 459 sul catalogo
generale ARAG) sulla pompa. Questo dispositivo non sostituisce un'ulteriore valvola
di sicurezza ma può consentire di limitare i danni al gruppo in caso di improvvise
sovrapressioni.
Per qualsiasi intervento che preveda modifiche alla configurazione dei collegamenti
idraulici è necessario rivolgersi a personale specializzato.
ARAG non risponde per danni alle apparecchiature, a persone, animali o cose causa-
ti da collegamenti errati o non idonei del gruppo.
Altresì ARAG non può essere ritenuta responsabile per danni diretti o indiretti ad
apparecchiature, macchine, persone o animali causati dall'utilizzo di tubi, serracavi,
fascette o qualsiasi altro accessorio inadatto o improprio.
In caso di danni al gruppo, provocati da quanto descritto in precedenza, si intende
automaticamente risolta ogni forma di garanzia.
3.2 Montaggio e collegamento del gruppo

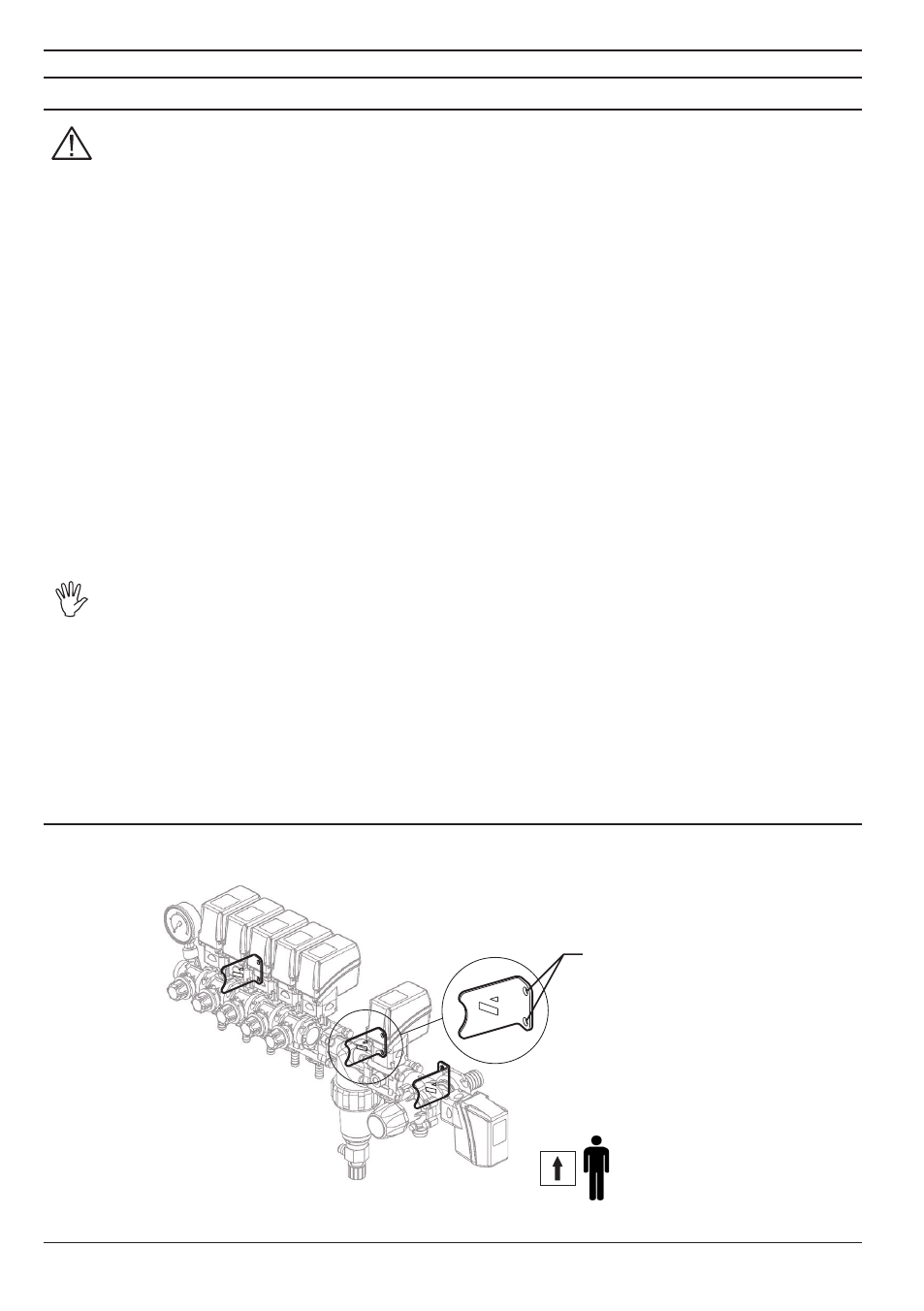

Installate il gruppo di comando fissandolo mediante gli appositi fori situati sulle staffe, come indicato
in Fig. 3.
Fig. 3
fori di fissaggio
