ARAG BRAVO DSB - Manuale (Pagina 8)

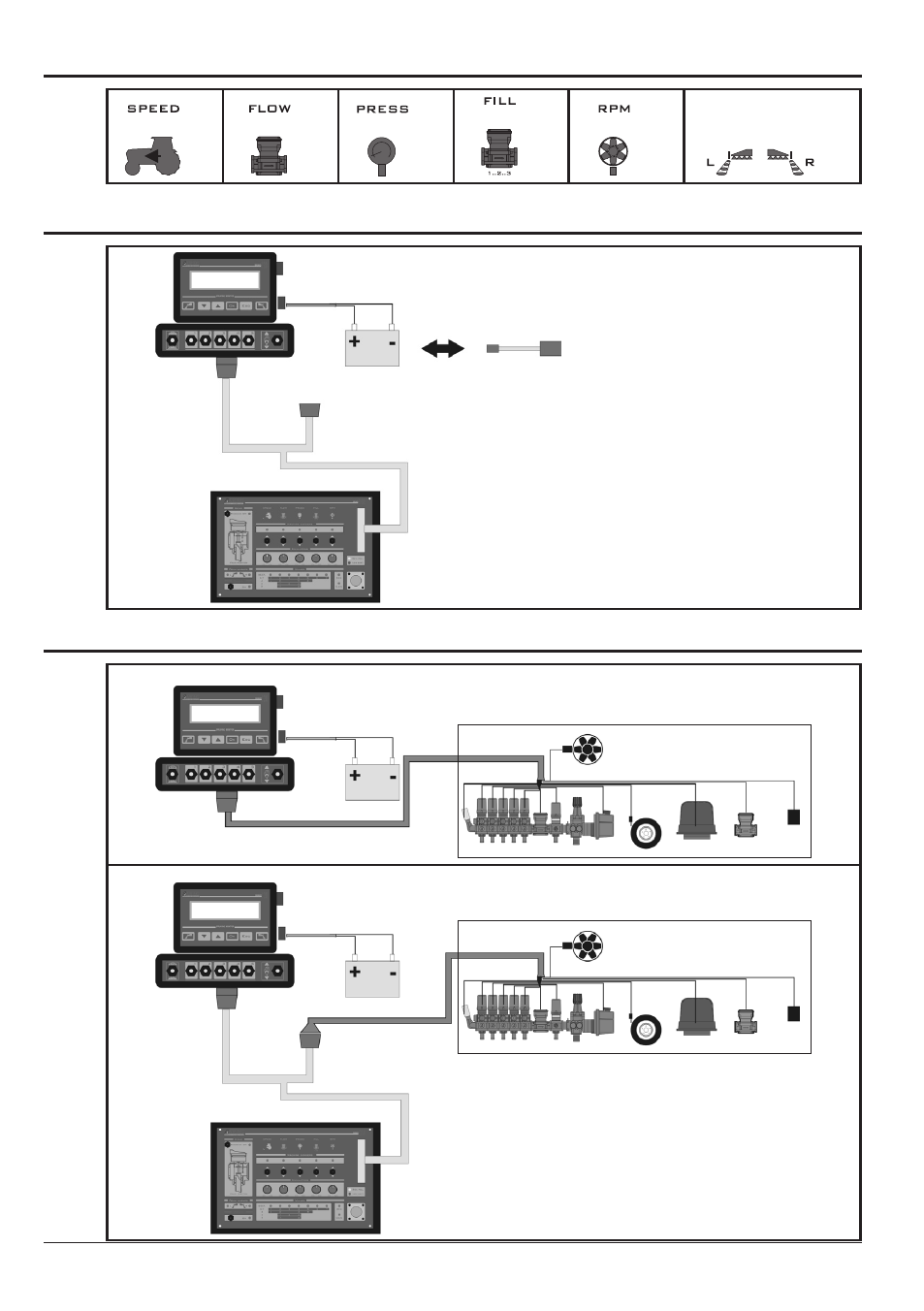

5.2 Corrispondenza tra simboli su DSB e lettere sul cablaggio
= s = f = M = t = X = r
Tab. 4
5.3 Collegamento BRAVO DSB per simulazione/dimostrazione
Fig. 3
B
c
A
e
D
A • Bravo DSB
B • Cablaggio a "T" 5 sezioni
c • Alimentatore
D • Batteria
e • Bravo
5.4 Collegamento BRAVO DSB per diagnostica
iMpiAnto oriGinAle
Fig. 4 c
D
e
inseriMento Del BrAVo DsB
Fig. 5
B
c
A
e
D
A • Bravo DSB
B • Cablaggio a "T" 5 sezioni
c • Macchina
D • Batteria
e • Bravo
8
