Facendo aderire l Vasca
ATTENZIONE: La vasca deve essere a tenuta di liquidi. Per es-
sere certi di una adesione ermetica, la superficie sotto e intorno
alla vasca deve essere liscia, senza vernice o qualsiasi altro tipo
di finitura, pulita e asciutta.
1. Per assicurare un’adesione ermetica, rimuovete qualsiasi vernice o
altre finiture dallo scafo. Se la superficie é ruvida, utilizzate una sme-
rigliatrice a disco per levigare un’area un poco più grande della vasca.
Pulite qualunque polvere, grasso, oppure olio dalla superficie con un
solvente non aggressivo come l’alcol. Asciugate l’area coinvolta.
2. Utilizzate carta vetrata da 80 grane per smerigliare l’esterno e l’in-
terno della vasca fino a 50mm (2") al di sopra dell’orlo inferiore. Ri-
muovete la polvere con un solvente non aggressivo come l’alcol.
Asciugate l’area coinvolta.
3. Utilizzate un adesivo approvato (vedi Attrezzi e Materiali a pagina 1).
Fissate la vasca allo scafo con vetroresina usando la tecnica della
vetroresina. Alternativamente, applicate un cordone abbondante di
Marine-Tex mastice epossidico all’orlo inferiore della vasca seguen-
do le istruzioni del produttore (vedi la Figura 8). Premete con forza.
Applicate un secondo cordone all’intorno di dentro la vasca. Appli-
cate un terzo cordone all’intorno dell’esterno della vasca.
4. Lasciate indurire l’adesivo. Il sigillo deve essere a tenuta di liquidi.
Installando il trasduttore
ATTENZIONE: Non usate sigillanti oppure adesivi nella guarni-
zione. Se non vi attenete a questo, mentre il trasduttore viene ri-
mosso si potrebbe rompere la vasca.
ATTENZIONE: Non serrare i bulloni troppo per evitare di incrinare
la vasca.
1. Dopo che l’adesivo si é indurito, inserite la camicia di sughero dentro
la vasca (vedi la Figura 8). Far combaciare gli orli lungo il centro del
lato più alto. Notate che ci può essere un’apertura lungo il centro del
lato più alto ma questo non avrà nessun effetto sulla performance.
2. Seguendo le istruzioni per l’uso del produttore versate glicole propi-
lene dentro la vasca fino a che essa ricopre lo scafo allo scoperto.
3. Prima di installare il trasduttore, strofinatelo pulito da qualsiasi lubri-
ficante che era stato usato nel posto della verifica.
4. Afferrare il trasduttore per le maniglie e abbassatelo dentro la vas-
ca. Nel trasduttore non c’é prodiero oppure poppavia: può entrare
nella vasca in entrambi modi.
5. Fissare il trasduttore alla vasca. Utilizzare i sei rimanenti bulloni da
9/16 pollici con testa esagonale e le sei rondelle di fissaggio fornite.
Serrateli utilizzando una chiave torsiometrica con una coppia non
maggiore di 85 in-lb. Non serrate i bulloni troppo.
6. Completate il versamento del glicole propilene dentro la vasca.
Però lasciate un poco di spazio con aria per provvedere all’espan-
sione con il cambiamento di temperatura. Utilizzando un imbuto,
versate il liquido di riempimento fino a che la vasca é colma. Il se-
condo foro fungerà da sfiatatoio. Turate entrambi fori con i tappi per
aperture di sfogo forniti.
Instradamento e Connessione Cavi
ATTENZIONE: Nel caso in cui il trasduttore é dotato di un mor-
setto, non rimuovetelo anche se la rimozione potrebbe facilitare
l’instradamento dei cavi. Se il cavo deve essere tagliato e impiom-
bato, utilizzate la Scatola di Giunzione N.33-035 della Airmar, che
é protetta contro gli spruzzi, e seguite le istruzioni del produttore.
Rimuovere il morsetto impermeabile o tagliare il cavo, salvo quan-
do utilizzando una scatola di giunzione a tenuta d’acqua, renderà
la garanzia non valida.
1. Stendete il cavo fino all’ecosonda facendo attenzione a non ta-
gliarne la guaina nel passarlo attraverso la paratia e altre parti
dell’imbarcazione. Utilizzate anelli passacavi per impedire sfrega-
mento. Per diminuire l’interferenza elettrica, separate il cavo del
trasduttore dal complesso degli altri fili elettrici e dei motori. Nel caso
in cui la lunghezza di qualsiasi cavo sia eccessiva, avvolgetelo a spi-
rale e fissatelo sul posto con fascette per cavi in modo da evitare
che si danneggi.
2. Fate riferimento al vostro manuale del’utente per collegare il tras-
duttore con lo strumento.
Funzionamento
Monitorare il tubo del dispositivo di collegamento per la tempera-
tura interna del liquido entro la vasca. Il trasduttore può mancare
di funzionare se il liquido di riempimento raggiunge una tempera-
tura maggiore di 60° C (140° F).
Sostituzione del Trasduttore e Pezzi
Le informazioni necessarie per ordinare un trasduttore di ricambio
Airmar sono stampate nell’etichetta del cavo. Non rimuovete
questa etichetta. Non rimuovete questa etichetta.rimuovete ques-
ta etichetta. Quando ordinando, precisate il numero di matricola,
la data e la frequenza in kHz. Per un opportuno riferimento, anno-
tate queste informazioni in pagina 1.
Pezzi perduti, rotti oppure usurati si dovrebbero ricambiare imme-
diatamente.
Corredo di utensili 33-453-01 per il montaggio entro lo
scafo
Ottenete pezzi dal fabbricante del vostro istrumento o commer-
ciante marittimo.
Gemeco (USA) Tel: 803-693-0777
Fax: 803-693-0477
email: [email protected]
Airmar EMEA Tel: 33.(0)2.23.52.06.48
(Europa, Vicino Oriente, Africa) Fax: 33.(0)2.23.52.06.49
Email: [email protected]
4

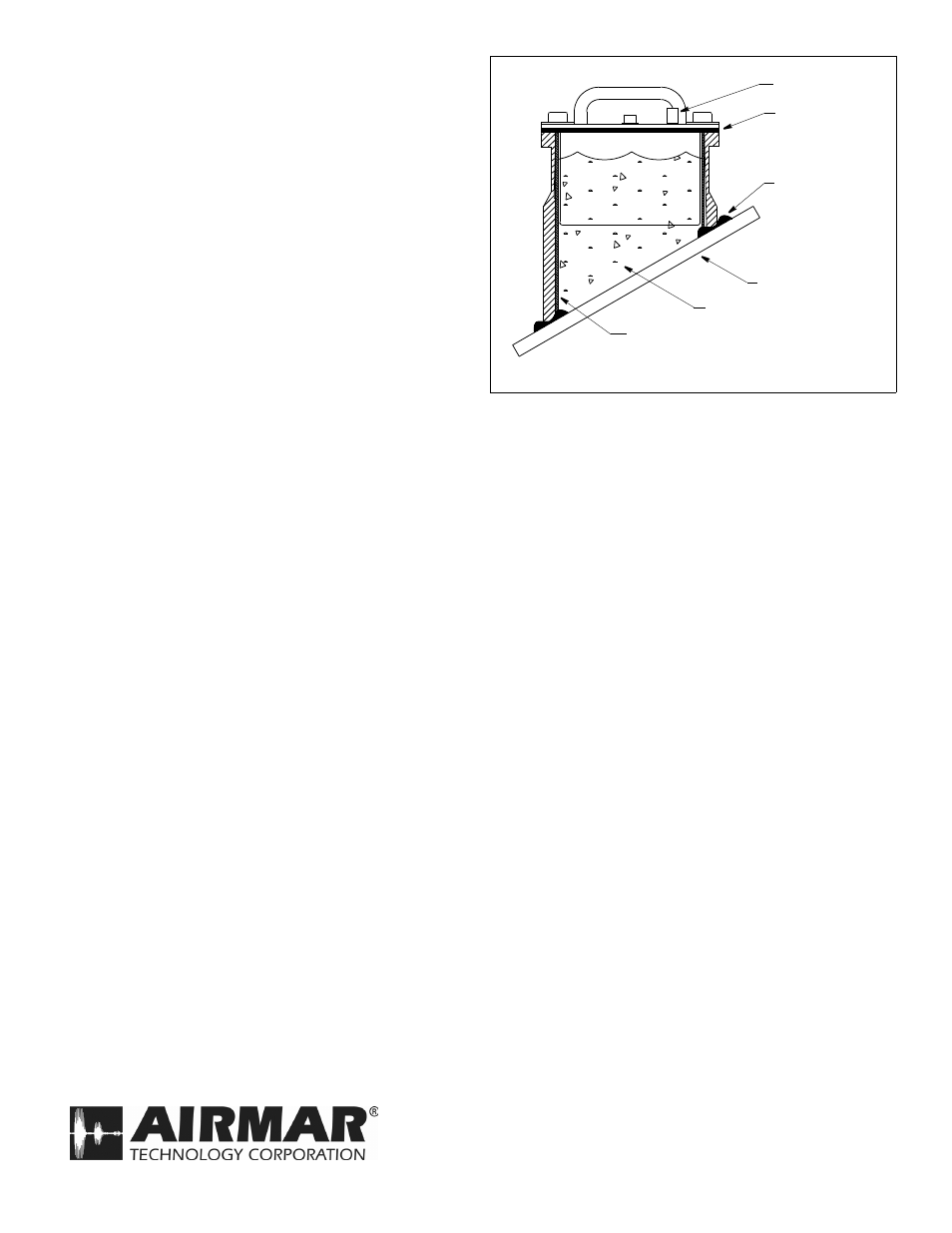

Figura 8. Sezione trasversale del trasduttore installato
guarnizione
vetroresina al posto
propilene glicol
scafo
camicia di sughero
(antigelo/refrigerante non-tossico)
Copyright © 2006 Airmar Technology Corp.
tappo di riempimento/
trasduttore
sfiatamento (2)
oppure applicate
tre cordoni di mastice
epossidico marittimo
