User’s manual

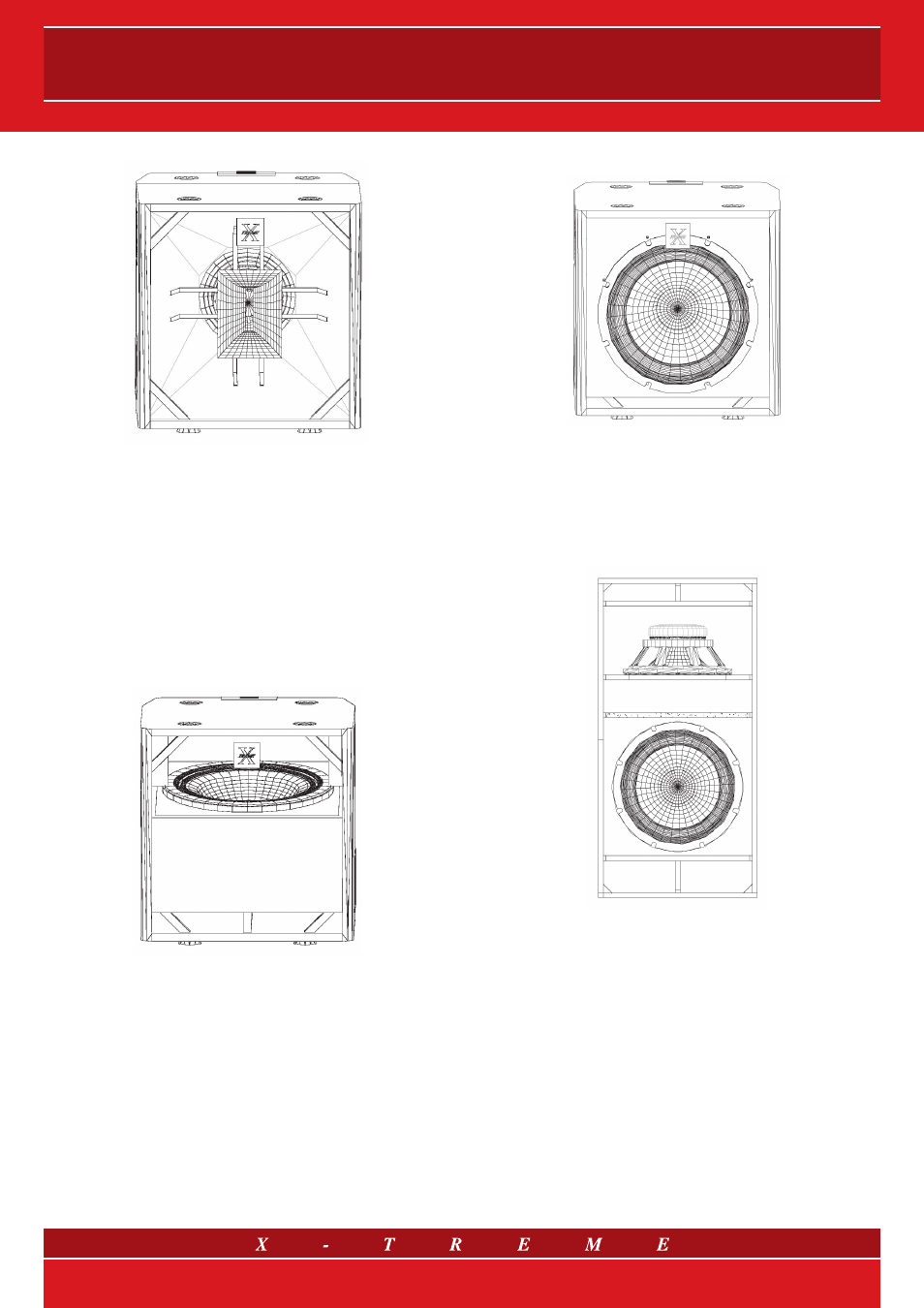

Fig. 2 Il diffusore XTH
L’XTH possiede la tecnologia ideale per ottenere i migliori risultati
sonori nei concerti live o dovunque si richieda la migliore riproduzio-
ne della voce, del canto e degli strumenti solisti.
Il mobile del diffusore, costruito in legno di betulla da 0,6” (15 mm), e’
in grado di resistere ad ogni sollecitazione meccanica senza vibrare
ed è disegnato in modo da facilitare la disposizione in schiera di
differenti sistemi rispettando i valori di dispersione sul piano oriz-
zontale. Poiché il sistema XTH è preposto alla riproduzione della
gamma di frequenze compresa tra i 150 ed i 18k Hz, per completare
l’estensione della risposta in frequenza sulle note gravi, si richiede
l’impiego di un diffusore acustico del tipo woofer, come l’unità
XTL.
Fig. 3 Il woofer XTL
Studiato appositamente per riprodurre le prime ottave della banda
audio, l’XTL è, infatti, il naturale complemento dei diffusori XTH del
sistema Classic. Le dimensioni sono studiate per facilitare al mas-
simo la creazione di cluster in combinazione con gli altri diffusori
della serie. L’XTL è equipaggiato con un woofer da 18” ad eleva-
ta dinamica, in grado di supportare potenze musicali di ben 1700
Watt. Il mobile dell’XTL è realizzato in legno ad alta densità e rigidità
strutturale. Lo sviluppo e la sezione del caricamento sono stati otti-
mizzati in funzione dei parametri dell’altoparlante, al fine di garantire
il massimo dell’efficienza totale e di estensione nella risposta.
Infine, per completare la serie con un elemento in grado di garantire
un rinforzo sulle basse frequenze più profonde, è stato realizzato il
subwoofer
XTS.
Fig. 4 Il subwoofer XTS
L’XTS monta un altoparlante da 18” ad elevata dinamica configura-
to a radiazione diretta in modo da riprodurre il range di frequenza
compreso tra 30 e 90 Hz.
Le dimensioni del cabinet sono identiche a quelle degli altri diffusori
della serie, in modo da facilitare l’impiego a stack.
Fig. 5 Il doppio subwoofer XTHPS33
Il doppio subwoofer XTHPS33 è invece un diffusore per frequenze
subsoniche che combina la risposta tipica di un woofer (18”) in con-
figurazione reflex con quella di un efficientissimo passa-banda (15”).
Si coniuga così l’estensione verso le prime ottave (20÷40 Hz) del
reflex con l’effetto “punch” del rinforzo verso la seconda e la terza
ottava (80÷100 Hz) dato dal passa-banda. Il tutto per aumentare
l’efficienza, ridurre la distorsione, ottenere un ottimo effetto “punch”,
senza rinunciare all’estensione della risposta in frequenza.
Si raccomanda l’uso con un crossover elettronico tagliato a 150
Hz con pendenza di 24 dB/oct, e l’impiego di un amplificatore in
grado di erogare elevata corrente in uscita con un carico minimo
di 4 Ohm. L’altezza del subwoofer corrisponde esattamente a due
diffusori XTH e XTL impilati.
