3
Procedure di funzionamento consigliate
Tenere il percorso delle linee di mandata e di aspirazione il più corto possibile utilizzando il minimo numero di tubi con
curvature eccessive.
Per le linee di mandata e di aspirazione, utilizzare un diametro interno identico o maggiore rispetto a quello montato sulla
testina. Se si pompano dei fluidi viscosi, la perdita causata dall’aumento della frizione può essere risolta utilizzando dei tubi di
sezione superiore rispetto a quella montata sulla pompa.
Far funzionare la pompa a basse velocità quando si pompano fluidi viscosi. Per igliori risultati, quando si utilizza la testina
501RL, utilizzare un tubo con diametro interno di 4,8 o 6,4 mm e con una parete di 1,6 mm. I tubi di dimensioni inferiori a quelle
appena specificate, causano una perdita di pressione dovuta all’elevata frizione, riducendone quindi il flusso. Invece i tubi di
dimensioni superiori, non avranno forza a sufficienza per riassumere le dimensioni originali. Il tubo di aspirazione
completamente sommerso, migliora i rendimenti della pompa in qualunque caso ed in particolare per i materiali di natura
viscosa. Le tubature al Silicone e Marprene sono disponibili con uno spessore della parete di 2,4mm per velocità massime fino
a 200rpm.
Tenere sempre puliti i rulli e tutte le parti della testina.
Si consiglia sempre il montaggio di tubi più lunghi di quanto richiesto per consentire lo spostamento dei medesimi nella testina.
Ciò aumenterà la durata dei tubi e ridurrà al minimo il tempo di inattività a causa di rotture per usura
Grazie alle capacità di avviamento automatico, queste pompe non richiedono valvole. Qualunque valvola montata, non deve
limitare il flusso del circuito pompa.
Quando si utilizzano tubi al Marprene o al Bioprene , dopo i primi 30 minuti di funzionamento, occorre rimettere sotto
tensione il tubo nella testina, rilasciando leggermente il fermaglio sul tubo di mandata e serrandolo. Quest’operazione serve a
neutralizzare la normale deformazione che si verifica con i tubi al Marprene o Bioprene, che, se inosservata, riduce la durata dei
tubi.
Selezione dei tubi L’elenco delle compatibilità chimiche pubblicate nel catalogo della Watson-Marlow, serve solo come
guida. In caso di dubbio sul materiale di un tubo e del relativo fluido, si consiglia di richiedere una scheda campione del tubo ed
effettuare prove di immersione.
Installazione
Le 504S/RL possono essere aumentate solo da tensioni monofase.
Per assicurare una corretta lubrificazione degli ingranaggi interni, far funzionare la pompa solo se i suoi piedi poggiano su una
superficie orizzontale.
• Posizionare il selettore del voltaggio o a 120V per tensioni 100-120V 50/60Hz oppure a 240V per tensioni 220-240V 50/60Hz.
• Togliere la piastra trasparente dal pannello posteriore per accedere al selettore di tensione ed al blocco dei terminali.
• Inserire il cavo di alimentazione di rete attraverso il punto di ingresso a destra del retro e collegare il cavo al blocco dei
terminali come illustrato sul pannello posteriore.
• L’ingresso accetta un cavo schermato in PVC a tre conduttori da 0,75 millimetri quadrati (mediante l’adattatore a vite fornito
in dotazione), consentendo l’utilizzo di un cavo di rete.
• Accertarsi che il cavo di rete sia tenuto saldamente nella guarnizione fissacavo, in modo da mantenere una protezione di
ingresso cavo a norma IP55.
• Rimontare la piastra trasparente e la guarnizione sul recesso.

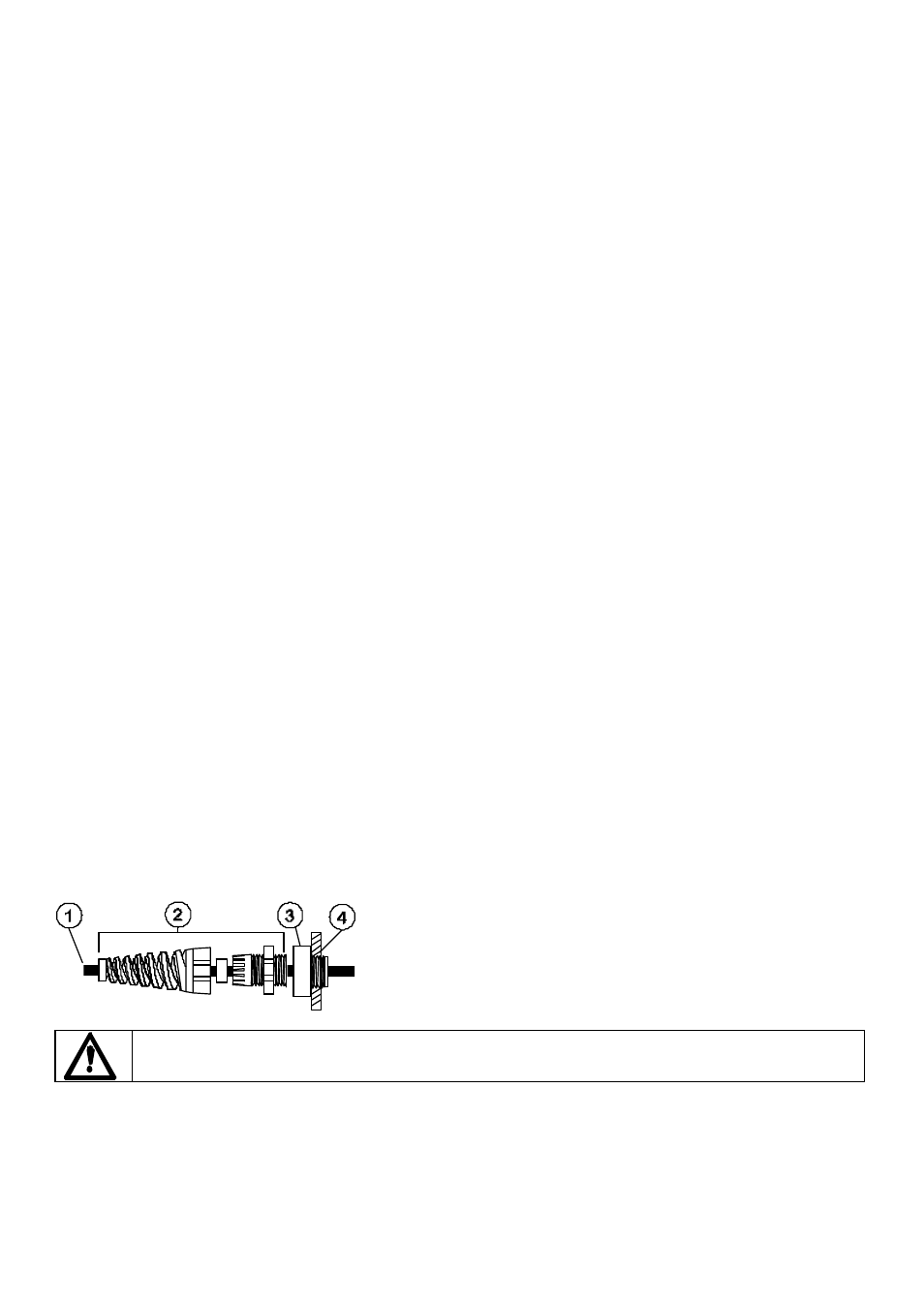

1 Cavo di alimentazione, diametro esterno di 5-8mm.
2 Premistoppa di protezione dalla tensione SLl0020
3 Adattatore MR0678T
4 Filetto per tubo M20 per il collegamento diretto al tubo mediante pannello
posteriore
Se i componenti di montaggio non vengono correttamente rimontati, si potrà compromettere lo
standard di protezione di ingresso cavo.
