Testina 501RL
La testina 501RL è dotata di due rulli caricati a molla che servono a compensare automaticamente le piccole variazioni
dello spessore della parete dei condotti, aumentandone così la durata.
L'unità 501RL viene impostata durante la fabbricazione per accettare tubi dello spessore di parete che va dagli 1,6 ai 2,0
mm, con un diametro interno massimo di 8,0 mm. Per offrire maggior sicurezza, l'unità è inoltre dotata di una protezione
che deve essere serrata mediante attrezzo e lasciata chiusa durante il funzionamento della pompa.
È possibile far funzionare la pompa in senso orario per aumentare la durata dei tubi oppure in senso antiorario per farla
funzionare a pressioni più elevate.
Portate
Le portate dell'unità 505Dz sono state ottenute utilizzando tubi al silicone, alle seguenti condizioni: testina ruotante in
senso orario, pompaggio dell'acqua a 20C e pressione di aspirazione e mandata pari a zero. Per le applicazioni critiche,
occorre determinare le portate alle condizioni operative.
Installazione dell'unità 501RL
Montare la testina in uno qualsiasi dei tre orientamenti, facendoli passare sopra l'albero di comando ed i prigionieri di
riferimento. Serrare la testina con la vite di riferimento. Accertarsi di aver tolto il grasso dall'albero di comando prima di
inserire il rotore sull'albero mediante il collare diviso. Serrare la vite del rotore ad una coppia di 3 Nm per impedire che,
durante il funzionamento, il collare scivoli via.
Per riposizionare la testina, aprire la maniglia a manovella per esporre la vite di fissaggio del rotore. Girare la vite in senso
antiorario per rilasciare il collare e ritirare il rotore dall'albero. Allentare la vite di riferimento della testina senza farli
toccare. Girare la testina nella nuova posizione e serrarne la vite di riferimento. Utilizzare questo metodo per le operazioni
di montaggio smontaggio ed in caso di pulizia.

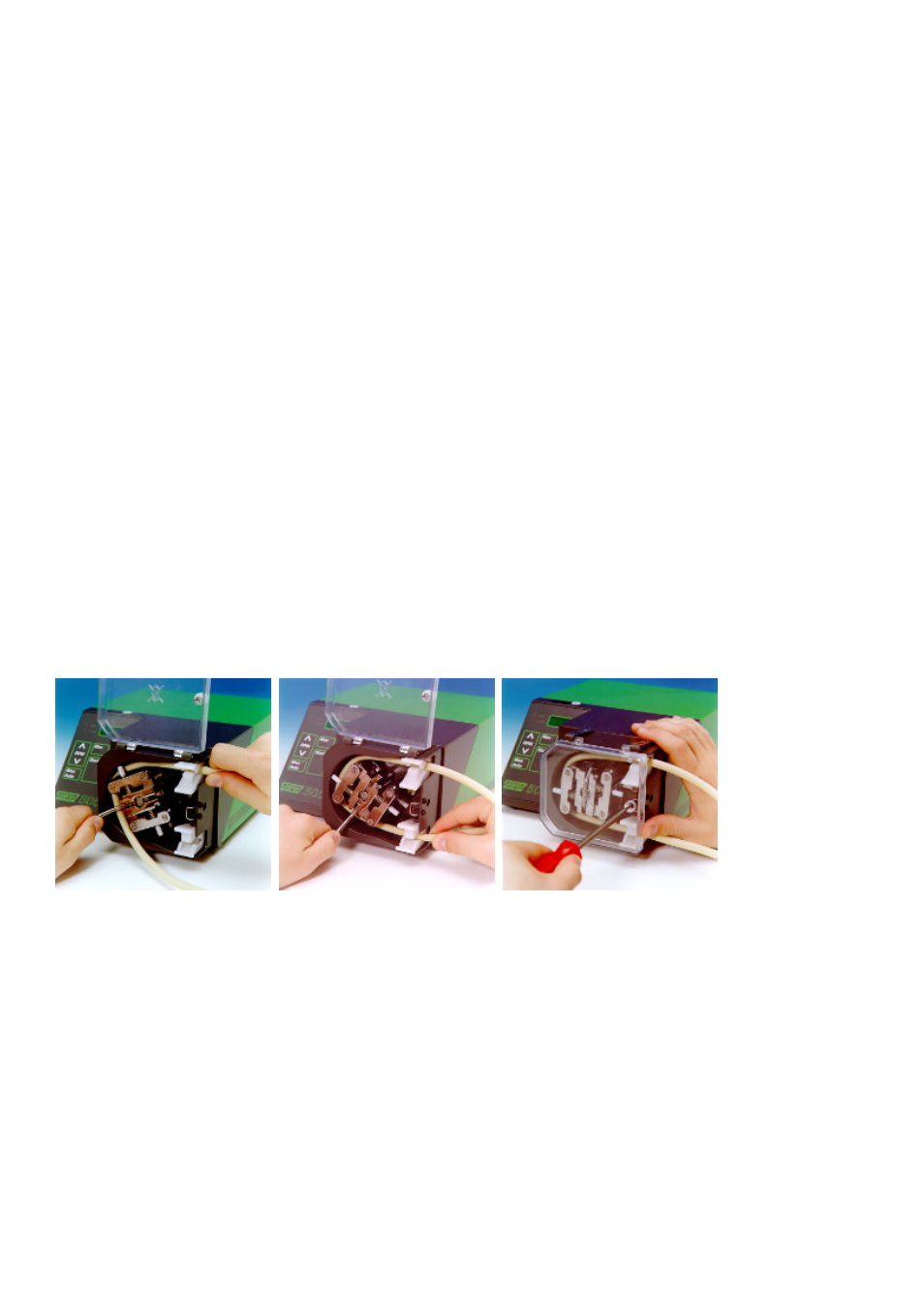

Installazione dei tubi
Staccare l'unità di comando dall'alimentazione di rete. Sbloccare ed aprire la protezione a cerniera ed aprire la maniglia a
manovella del rotore finché non si bloccherà in posizione. Selezionare la lunghezza desiderata dei tubi, ricordando che
per la testina sono necessari circa 240 mm.
Montare un'estremità del tubo in uno dei fermagli a molla e quindi, girando il rotore con la maniglia a manovella, far
passare il tubo fra i rulli e la testina, allineandolo entro le guide del rotore. Il tubo deve giacere in modo naturale nella
testa e non deve essere attorcigliato, allungato o allargato.
Montare l'altra estremità del tubo nel secondo fermaglio a molla, accertandosi che il tubo sia ben fisso nella testina, in
quanto, se non lo fosse, si può ridurre la durata del tubo. Chiudere la maniglia a manovella, chiudere e bloccare la
protezione.
Dopo aver avviato la pompa, aprire il fermaglio di mandata per un breve periodo in modo che il tubo trovi da solo la
lunghezza naturale. La testina 501RL viene montata con fermagli per tubi a quattro posizioni per consentire l'installazione
di tubi dal diverso diametro e che possono essere regolati spingendo o allargando le barre in cima al fermaglio superiore
e in fondo al fermaglio inferiore.
Montare i fermagli in modo che venga esercitata solo la minima pressione necessaria sul tubo.
