Testa Watson-Marlow 102R: istruzioni operative 3

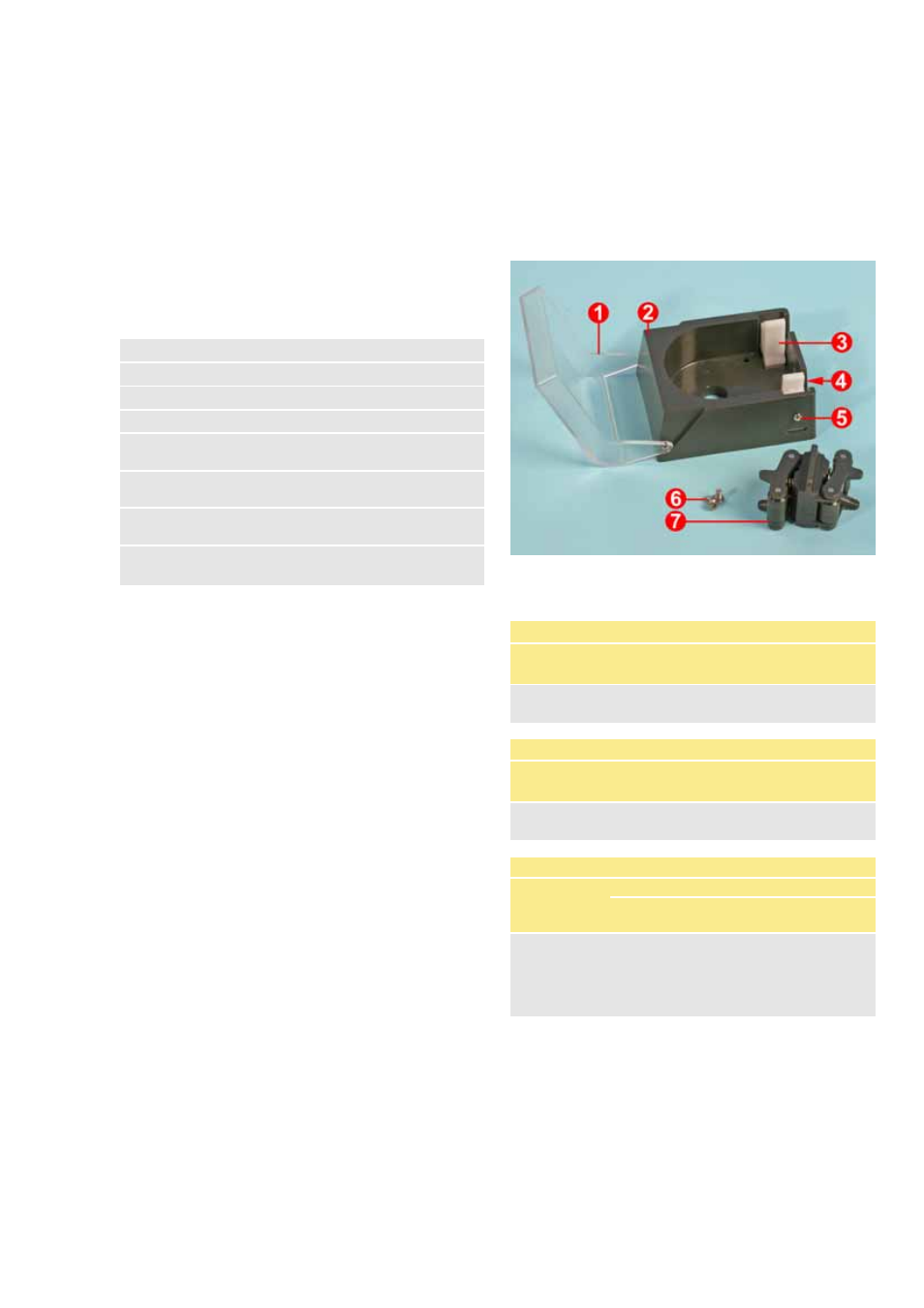

3.6 Ricambi della testa
102R
013.7101.000 Testa 102R
1 MN2645M Chiusura della testa
2 MN0534M Corpo
3 MNA0480A Morsetto del tubo
4 MN0119S
Spingere per far scattare i fer-
magli del tubo in posizione
5 FN2313
Avvitare per fissare i fermagli
del tubo al corpo della testa
6 FN0076
Avvitare i fermi per fissare la
testa all’unità di azionamento
7 MNA0381A
Complessivo rotore, albero da
8 mm
3.7 Dati rendimento
testa 102R
I valori della portata sono valori di test standard
ottenuti usando tubi nuovi con testa rotante in
senso orario, pompando acqua a 20°C con pressioni
di ingresso e scarico trascurabili. La portata effetti-
va ottenuta può variare a seconda delle variazioni di
temperatura, viscosità, pressione di ingresso e
scarico, configurazione del sistema e rendimento del
tubo nel tempo. La portata può variare anche a
causa delle normali
tolleranze di produzione del
tubo. Queste tolleranze rendono la variazione della
portata più accentuata con diametri più piccoli.
Per un rendimento preciso e ripetibile, è
importante determinare le portate nelle con-
dizioni operative per ogni nuovo tratto di tubo.
Nota: i valori delle portate indicati sono stati arro-
tondati per semplicità, ma sono precisi al 5%, ben
entro la normale variazione di tolleranza di portata
dei tubi. Pertanto questi valori devono essere presi
come riferimento. Le portate reali in ogni
applicazione devono essere
determinate empirica-
mente.
120U: Pumpsil (ml/min)
Gamma di
velocità
0,5
mm
0,8
mm
1,6
mm
3,2
mm
4,8
mm
0,1-32
giri/min
0,003-
0,9
0,005-
1,6
0,02-
6,7
0,09-
27
0,17-
54
120F: Pumpsil (ml/min)
Velocità
fissa
Portata fissa
0,5
mm
0,8
mm
1,6
mm
3,2
mm
4,8
mm
10 giri/min 0,3 0,5 2,1 8,5 17
17 giri/min 0,5 0,9 3,6 14 29
31 giri/min 0,9 1,6 6,5 26 52
120S: Pumpsil (ml/min)
Gamma di
velocità
0,5
mm
0,8
mm
1,6
mm
3,2
mm
4,8
mm
1-32
giri/min
0,03-
0,9
0,05-
1,6
0,21-
6,7
0,85-
27
1,7-
54
Montare l’altra estremità del tubo nel secondo
morsetto a molla, assicurandosi che il tubo
nella testa non sia allentato, in quanto ciò
potrebbe ridurre la durata del tubo.
Per rimuovere il tubo, invertire la sequenza.
