Pompe Watson-Marlow 120U IP31: istruzioni operative 7
2.5 Collegamenti del
comando a distanza

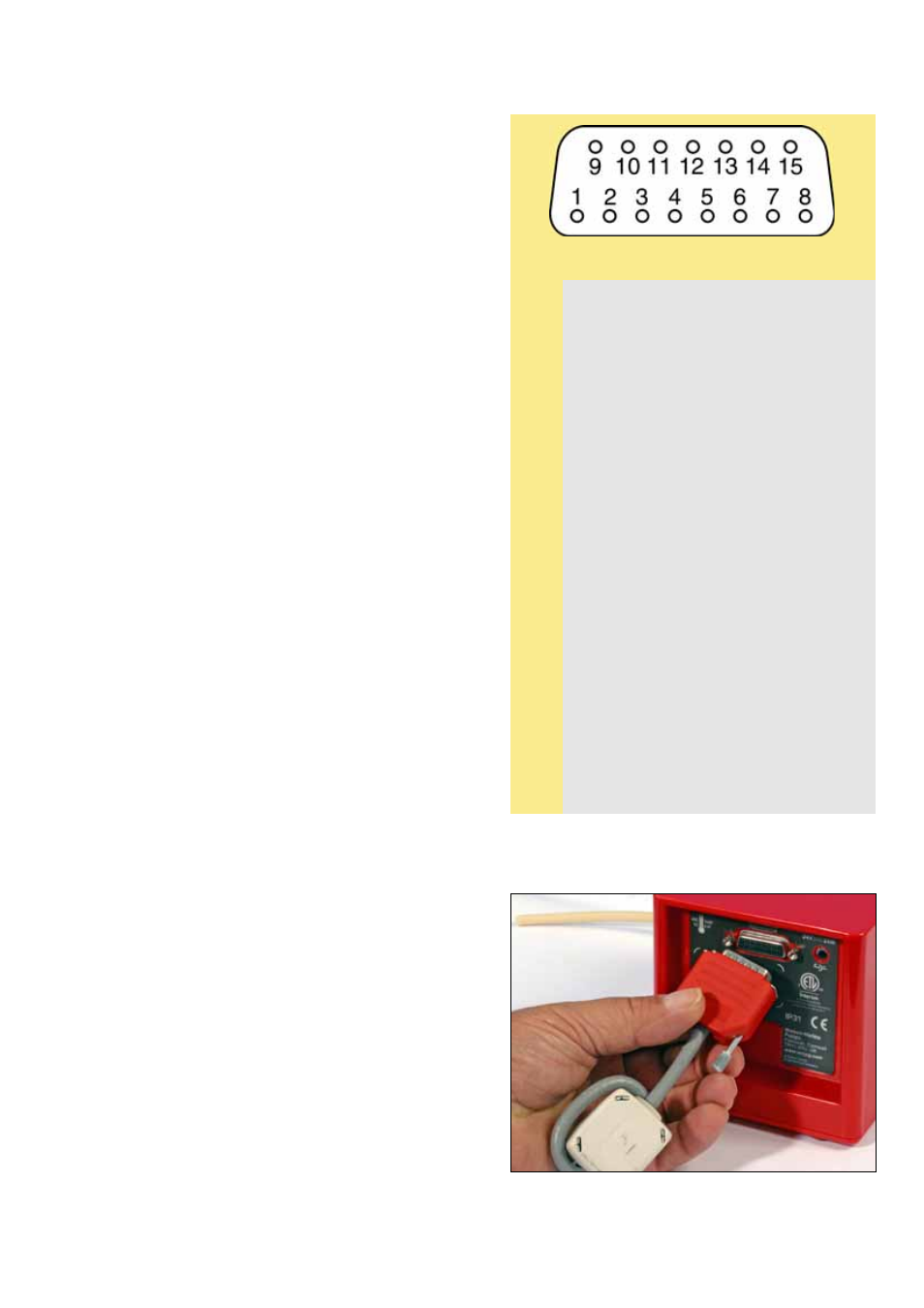

Il collegamento della pompa ad altri dispositivi
avviene tramite un connettore femmina a D a 15 pin
sulla parte posteriore della pompa.
Un connettore corrispondente maschio, schermato
ai fini della compatibilità con le emissioni elettro-
magnetiche, deve essere saldato in modo
tradizionale a un cavo di comando schermato.
Cavi di comando consigliati: a 7 fili di 0,2 mm di
diametro (24 AWG), schermato, circolare,
contenente un massimo di 15 conduttori.
Prima di fornire alimentazione alla pompa, è
necessario collegare il connettore a D a 15 vie.
Se successivamente si apportano modifiche al
connettore a D a 15 vie, è necessario ricolle-
garlo prima di attivare l’alimentazione della
pompa.
La pompa soddisfa tutti i requisiti di compatibilità
con le emissioni elettromagnetiche con cavi di
lunghezza fino a 3 m del tipo specificato in
precedenza. Oltre a questa distanza, è
responsabilità dell’utente garantire che la pompa sia
sicura e affidabile con il comando a distanza e con
quello automatico.
Per ridurre al minimo l’interferenza delle emissioni
elettromagnetiche, il connettore a D a 15 vie deve
essere schermato. La schermatura deve essere
collegata a terra all’estremità dei cavi di segnale.
Per ridurre ulteriormente le emissioni elettroma
-
gnetiche, i cavi schermati devono essere filettati
una o due volte mediante un cavo tubolare in ferrite
o mediante un nucleo morsetto con cerniera.
I cavi di segnale a terra e di alimentazione c.c. con
messa a terra della pompa sono isolati da terra
dall’unità di alimentazione c.c. esterna. Può essere
collegata a interfacce a 0 V isolate o a 0 V collegate
a terra. L’output TTL (Transistor Transistor Logic) è
composto da due stati: nominalmente 0 V e 5 V, ma
in pratica < 0,4 V (< 16 mA) e 2,4-5 V (< 0,4 mA).
Non sono adatti per azionare relè.
Numero
pin
Input o
output
Funzione In riferimento a
1 Input digitale
Selezione ten-
sione analogica o
input segnale
analogico
Collegamento alla
messa a terra digi-
tale per la corrente
2
Input
analogico
Tensione analo -
gica o input se -
gnale analogico (+) In riferimento alla
messa a terra
analogica
3 Terra Messa a terra analogica (0V)
4 Input digitale
Attivazione
comando a
distanza Collegamento alla
messa a terra digi-
tale per attivare
5 Input digitale
Direzione a
distanza
Collegamento a 5V
c.c. per il funziona-
mento in senso
antiorario
7 Input digitale
Selezione moda -
lità manuale o
automatica
Collegamento ad
alimentazione 5V
c.c. per modalità
automatica
8 Input digitale
Avvio/arresto a
distanza
Collegamento ad
alimentazione 5V
c.c. per arrestare
9
Output
analogico
Output
tachimetro
analogico
In riferimento alla
messa a terra
analogica
(segnale 0-5V c.c.)
10 Terra Messa a terra analogica (0V)
11 Terra Messa a terra digitale (0V)
12 Terra Messa a terra digitale (0V)
13
Alimentazione
c.c. Alimentazione 5V
c.c. (+) In riferimento alla
messa a terra
14
Output
digitale Output allarme
(5V TTL)
In riferimento alla
messa a terra
digitale
15
Alimentazione
c.c. Alimentazione
12V c.c. (+) In riferimento alla
messa a terra
Nota: la distribuzione dei pin di 120U è
diversa da quella di 101U e 401U. Per dettagli,
vedere il retro della pagina.
