Watson-Marlow DuCoNite 25 Manuale d'uso
Pagina 39
MANUTENZIONE
39

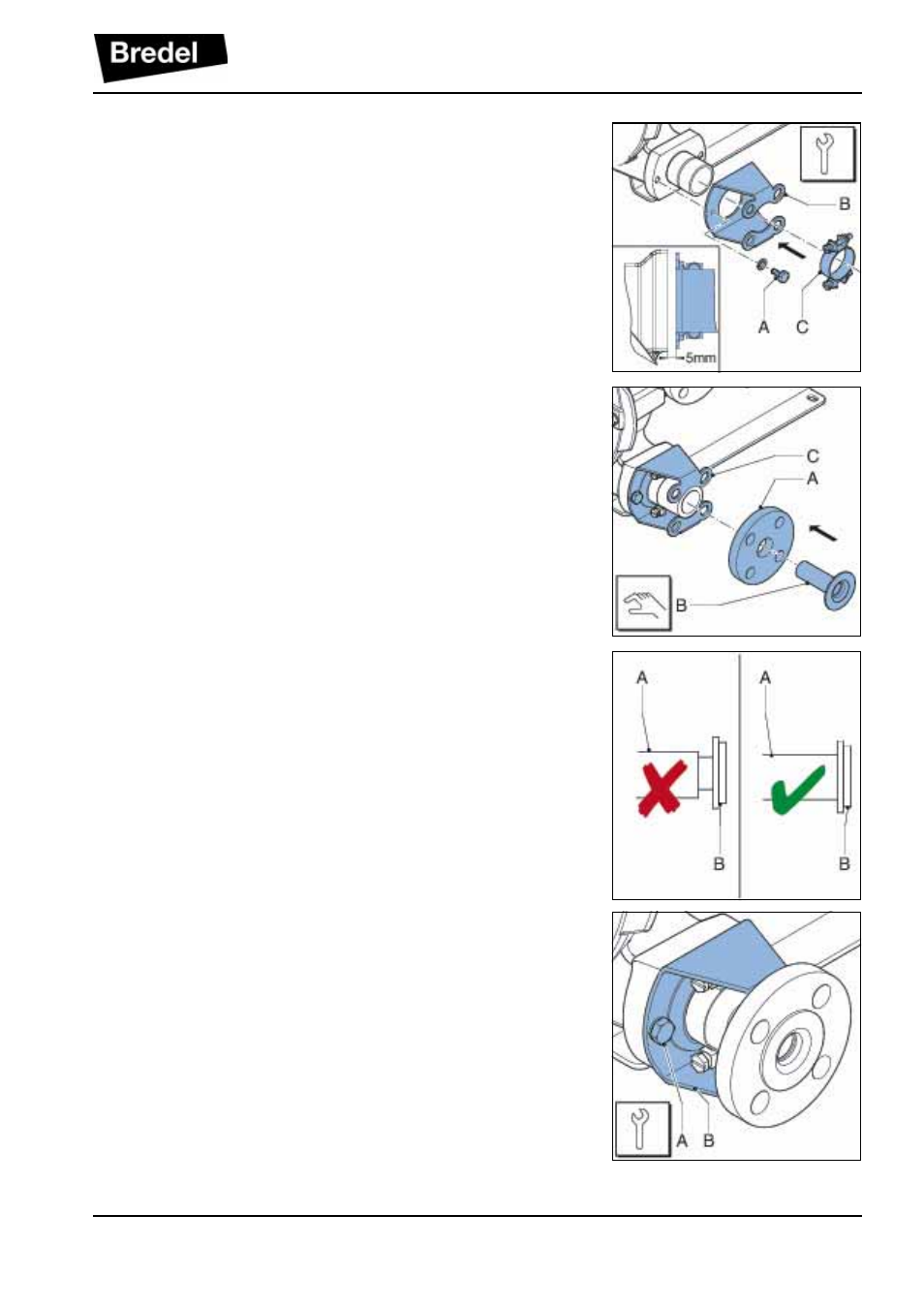

5.
Prima del montaggio controllare che la fascetta
stringitubo non sia danneggiata e, se
necessario, sostituirla. Far scivolare assieme
sopra al tubo la staffa della flangia (B) e la
fascetta stringitubo (C). Allineare i fori della
staffa della flangia a quelli sul lato anteriore
della bocca. Collocare i due bulloni di fissaggio
(A) e serrarli finché non sono a circa 5 mm dalla
bocca, in modo da preservare la distanza tra la
staffa della flangia e la bocca.
6.
Far scivolare il tassello (B) nella flangia (A) e
spingerlo nel flessibile. Se necessario,
ingrassare il tassello con lubrificante per tubi
originale Bredel, per agevolare il montaggio.
Accertare che i fori della flangia (A) siano
allineati con i fori della staffa (C). Controllare
che il tassello sia nella posizione corretta. Se il
tassello non è posizionato bene, possono
verificarsi perdite del prodotto da pompare o
perdite di lubrificante.
7.
Girare il rotore in modo che il flessibile (A)
venga compresso saldamente contro la
superficie della flangia (B).
8.
Ora serrare completamente i bulloni di fissaggio
(A) della staffa della flangia (B). Assicurarsi che
i bulloni siano serrati alla coppia corretta.
Vedere §
.
