Il canale è destinato all’uso di tubi avente uno spessore di 4.0mm e diametro interno
massimo di 16.0mm. Può darsi che sia necessario modificare questo valore mediante viti a
testa troncoconica per ottimizzare le prestazioni qualora si utilizzi un tubo dalla misura non
standard. Il valore prefissato in fabbrica è di 20.3mm in senso verticale dal lato rotore del
canale molleggiato alla parte superiore del copricanale.

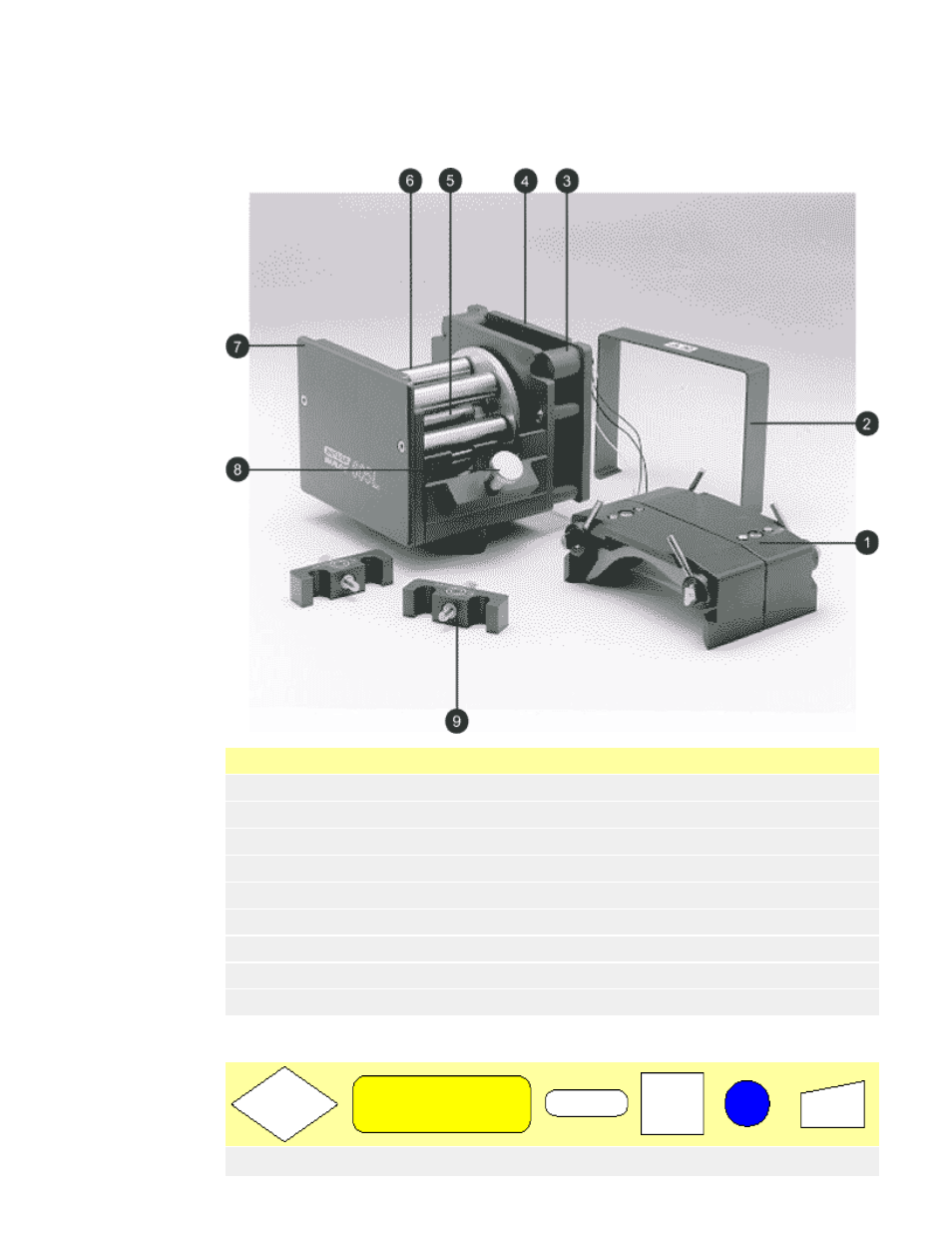

Parti di ricambio della testina
Nr
Ricambio
Descrizione
1
MRA0141A
Gruppo guide
2
MR0851S
Piastra di copertura
3
SW0050
Interruttore di fine corsa
4
MRA0143A
Adattatore
5
BB0018
Cuscinetto albero
6
MRA0150A
Gruppo rotore
7
MR0850S
Piastra anteriore
8
MRA0144A
Spina di centraggio tubo
069.4001.000
Serie di stringitubo
Funzionamento della 625L
Decisione
Schermo
Terminale
Funzion- Raccordo Digitazione
