3
Per le linee di mandata e di aspirazione, utilizzare un diametro interno identico o maggiore rispetto a quello montato sulla testina.
Se si pompano dei fluidi viscosi, la perdita causata dall’aumento della frizione può essere risolta utilizzando dei tubi di sezione
superiore rispetto a quella montata sulla pompa.
Far funzionare la pompa a basse velocità quando si pompano fluidi viscosi. Per i migliori risultati, quando si utilizza la testina
501RL, utilizzare un tubo con diametro interno di 4,8 o 6,4 mm e con una parete di 1,6 mm. I tubi di dimensioni inferiori a quelle
appena specificate, causano una perdita di pressione dovuta all’elevata frizione, riducendone quindi il flusso. I tubi invece di
dimensioni superiori, non avranno forza a sufficienza per riassumere le dimensioni originali. Il tubo di aspirazione completamente
sommerso, migliora i rendimenti della pompa in qualunque caso ed in particolare per i materiali di natura viscosa. Le tubature al
Silicone e Marprene, sono disponibili con uno spessore della parete di 2,4 mm per velocità massime fino a 200 giri/minuto.
Tenere sempre puliti i rulli e tutte le parti della testina.
Si consiglia sempre il montaggio di tubi più lunghi di quanto richiesto per consentire lo spostamento dei medesimi nella testina. Ciò
aumenterà la durata dei tubi e ridurrà al minimo il tempo di inattività a causa di rotture per usura
Grazie alle capacità di avviamento automatico, queste pompe non richiedono valvole. Qualunque valvola montata, non deve
limitare il flusso del circuito pompa.
Quando si utilizzano tubi al Marprene o al Bioprene, dopo i primi 30 minuti di funzionamento, occorre rimettere sotto tensione il
tubo nella testina, rilasciando leggermente il fermaglio sul tubo di mandata e serrandolo. Quest’operazione serve a neutralizzare la
normale deformazione che si verifica con i tubi al Marprene o Bioprene, che, se inosservata, riduce la durata dei tubi.
Selezione dei tubi L’elenco delle compatibilità chimiche pubblicate nel catalogo della Watson-Marlow, serve solo come guida. In
caso di dubbio sul materiale di un tubo e del relativo fluido, si consiglia di richiedere una scheda campione del tubo ed effettuare
prove di immersione.
Installazione
Le 505U/RL possono essere aumentate solo da tensioni monofase.
Per assicurare una corretta lubrificazione degli ingranaggi interni, far funzionare la pompa solo se i suoi piedi poggiano su una
superficie orizzontale.
Posizionare il selettore del voltaggio o a 120V per tensioni 100-120V 50/60Hz oppure a 240V per tensioni 220-240V 50/60Hz.
Insieme alla pompa viene fornito il cordone di alimentazione, dotato di spina integrale. I fili sono codificati mediante colore come
segue:
• 220-240 V: Sotto tensione - Marrone; Neutro - Blu; Terra - Verde/Giallo.
• 100-120 V: Sotto tensione - Nero; Neutro - Bianco; Terra - Verde.
Funzionamento a tensione ridotta
Nelle zone in cui la tensione è inferiore a quella appena specificata, è possibile modificare la pompa per consentire il funzionamento
secondo i seguenti livelli minimi di tensione:
•
180 V utilizzando l’impostazione 220-240 V.
•
90 V utilizzando l’impostazione 100-120 V.

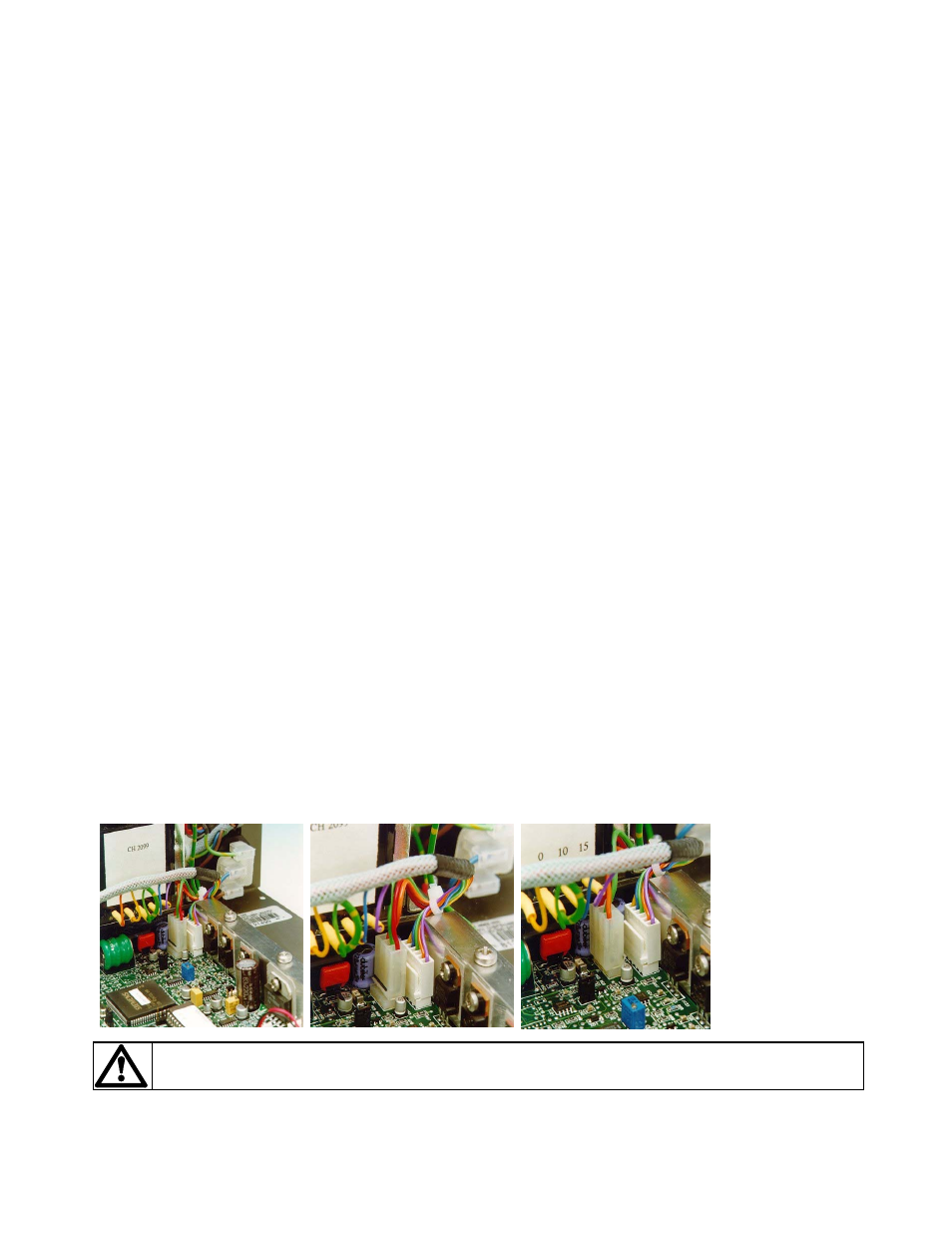

La modifica richiede l’inversione del connettore J18 sulla scheda del circuito stampato di controllo. Per individuare il terminale,
staccare l’alimentazione di rete e quindi togliere il coperchio della pompa. La posizione A illustra l’impostazione di tensione
standard, mentre la posizione B mostra l’impostazione di tensione ridotta.Qualsiasi danno causato all’unità di comando
nell’effettuare tale modifica, non sarà coperto dalla garanzia.
Scheda del circuito stampato La posizione A La posizione A
Per l’assistenza o la manutenzione, rivolgersi solo a personale qualificato.
Diagnostica
Qualora l’unità cessasse di funzionare, eseguire i seguenti controlli per determinare se occorre o meno ricorrere al servizio
