Manuale per l'utente della pompa qdos30 Remote di Watson-Marlow
16

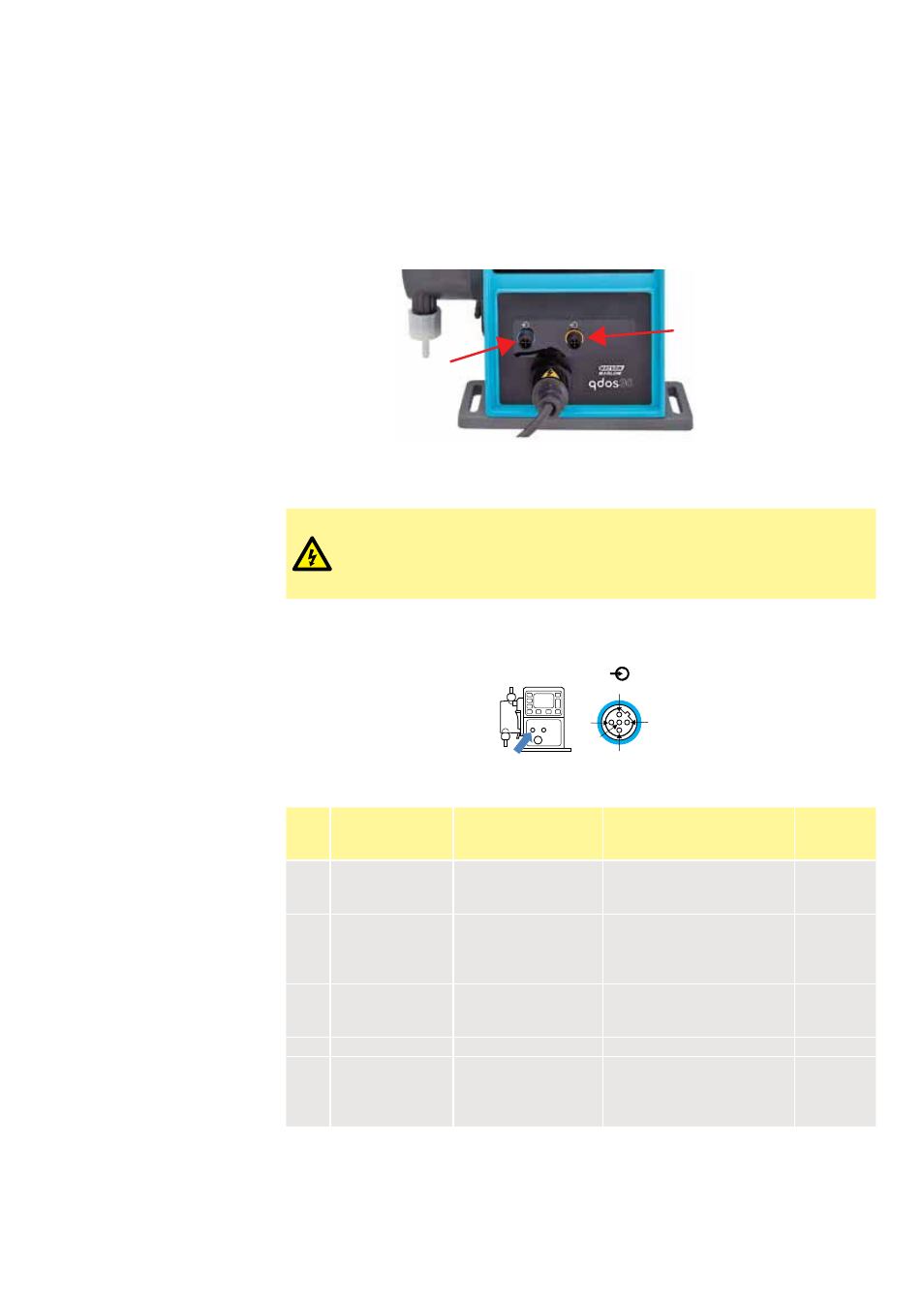

11 Cablaggio del comando
automatico - pompa standard
L'interfaccia della pompa con altri dispositivi avviene per mezzo di due connettori
M12 a cinque pin IP66 montati sul lato anteriore della pompa. I connettori M12
con cavi volanti possono essere acquistati come accessori da Watson-Marlow.
La funzione di ogni cavo è indicata su un'etichetta.
Connettore
collegamento
segnali in uscita
Connettore
collegamento
segnali in
ingresso
È responsabilità dell'utente garantire che il funzionamento della pompa sia sicuro e
affidabile con il comando a distanza e con quello automatico.
Non applicare mai l'alimentazione di rete ai connettori M12 a
cinque pin. Applicare i segnali corretti ai pin, come indicato
di seguito. Limitare i segnali ai valori massimi indicati. Non
applicare tensione su altri terminali. Possono verificarsi dei danni
permanenti.
11.1 Assegnazione pin di input alla pompa
Pin 2
Pin 4
Pin 1
Pin 3
Pin 5
Pin
N.
Funzione
Specifica
In riferimento a
Colore
cavo di
input
1
Funzionamento/
Arresto
Min. 5 V, max. 24 V Collegare l'alimentazione
di 5~24 V DC all'arresto
(in riferimento a pin 4)
Marrone
2
Impulso esterno Min. 5 V, max. 24 V Lunghezza impulso minima
5~24 V
20 ms (in riferimento al
pin 4)
Bianco
3
4-20 mA
250
W resistenza
carico corrente max
40mA
In riferimento a GND
Blu
4
GND
Messa a terra (0 V)
Nero
5
Recupero fluido
a distanza
Min. 5 V, max. 24 V Collegare l'alimentazione
di 5~24 V DC per
riportare la pompa in
modalità analogica
Grigio
