Testa Watson-Marlow 114DV: istruzioni operative 7

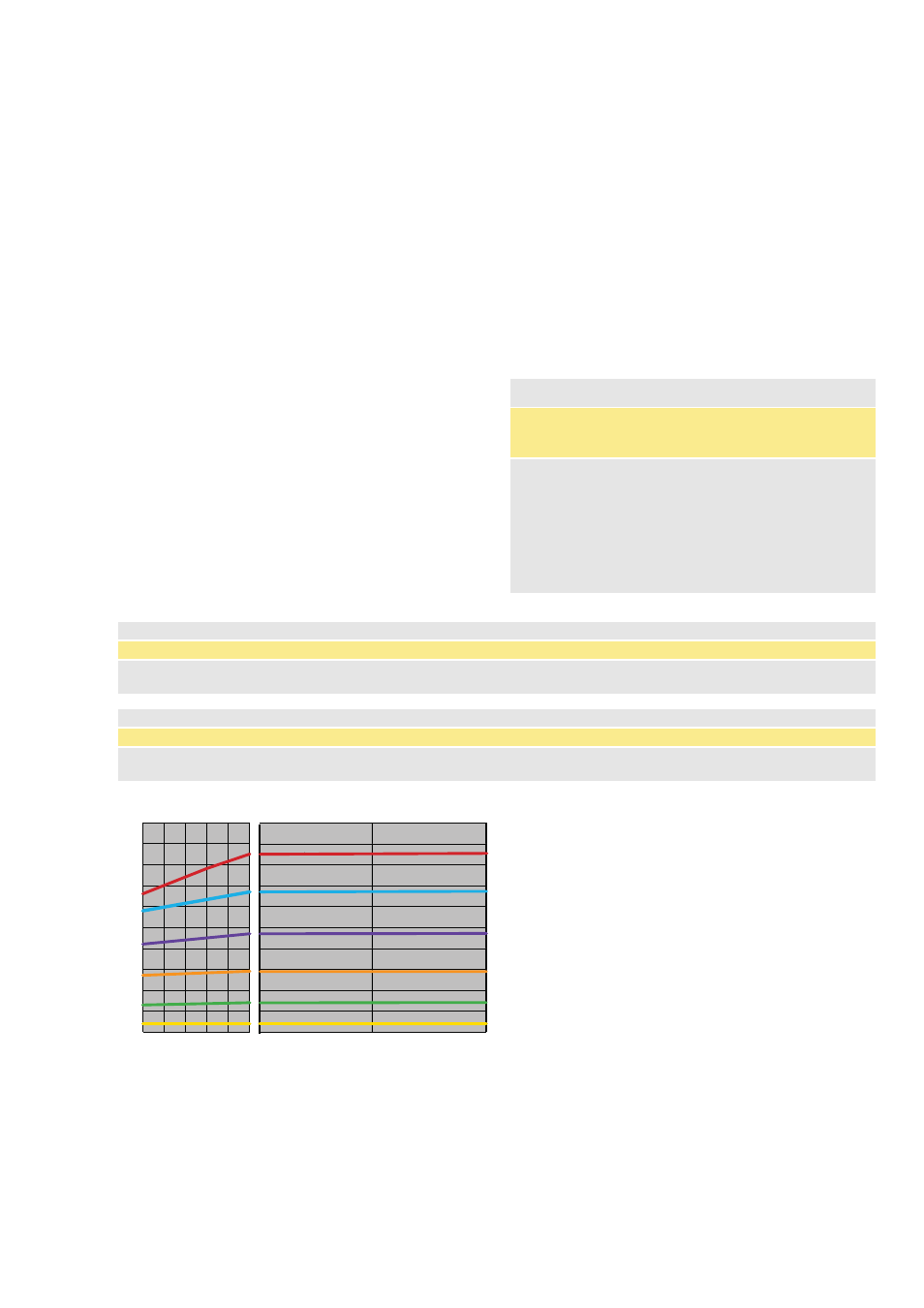

3.8 Dati di rendimento
della testa 114DV
I valori della portata sono valori di test normalizza-
ti ottenuti usando nuovi tubi con testa rotante in
senso orario, pompando acqua a 20°C con pressioni
di ingresso e scarico trascurabili. La portata effetti-
va ottenuta può variare a seconda delle variazioni di
temperatura, viscosità, pressione di ingresso e
scarico, configurazione del sistema e rendimento del
tubo nel tempo. La portata può variare anche a
causa delle normali
tolleranze di produzione del
tubo. Queste tolleranze rendono la variazione della
portata più accentuata con diametri più piccoli.
Per un rendimento preciso e ripetibile, è impor-
tante determinare le portate nelle
condizioni
operative per ogni nuovo tratto di tubo.
Nota: i valori delle portate indicati sono stati
arrotondati per semplicità, ma sono precisi al 5%,
ben entro la normale variazione di tolleranza di
portata dei tubi. Pertanto questi valori devono
essere presi come riferimento. Le portate reali in
ogni applicazione devono essere
determinate
empiricamente.
120F: tutti i materiali per tubi (ml/min)
Velocità fissa 0,5
mm
0,8
mm
1,6
mm
2,4
mm
3,2
mm
4,0
mm
4,8
mm
10 giri/min 0,2 0,4 1,4 2,9 4,7 6,7 8,5
17 giri/min 0,3 0,7 2,4 4,9 8 11 14
31 giri/min 0,6 1,2 4,3 9,0 15 21 26
52 giri/min 1,0 2,1 7,3 15 25 35 44
220 giri/min 4,4 8,8 31 64 100 150 190
120S: tutti i materiali per tubi (ml/min)
Velocità 0,5 mm 0,8 mm 1,6 mm 2,4 mm 3,2 mm 4,0 mm 4,8 mm
1-200
giri/min
0,02-4 0,04-8 0,14-28 0,29-58 0,47-94 0,67-130 0,85-170
120U: tutti i materiali per tubi (ml/min)
Velocità 0,5 mm 0,8 mm 1,6 mm 2,4 mm 3,2 mm 4,0 mm 4,8 mm
0,1-200
giri/min
0,002-4 0,004-8 0,01-28 0,03-58 0,05-94 0,07-130 0,09-170
Curva del rendimento di pressione e portata
Tubi in Marprene, parete da 1,6, 100 giri/min.,
rotazione in senso ANTI-ORARIO . Nota: le pompe
120S e 120U devono essere attivate in senso antio-
rario per raggiungere pressioni fino a 2 bar. Il
modello 120F è una pompa di solo trasferimento a
0 bar.
suction (bar) pressure (bar)
0 1 2
Flow rate: ml/min 0
20
40
70
80
100
10
30
50
60
90
-0.5 -0.3 0 -0.1 -0.2 -0.4
pressione (+) bar aspirazione (-) bar
-0,5 -0,4 -0,3 -0,2 -0,1 0
100
90
80
70
60
50
40
30
20
10
0 ml/min
0 1 2
4,8 x 1,6
4,0 x 1,6
3,2 x 1,6
2,4 x 1,6
1,6 x 1,6
0,8 x 1,6
