C3X Lumis HOST
7
iTa
Lian
O
POSIZIONAMENTO DELLE 2 UNITÁ
il sistema C3X Lumis HOST è formato da due unità distinte
(HOST ed il proiettore C3X Lumis), ciascuna delle quali dotata di
un cavo di alimentazione e connesse tra loro mediante un cavo
a fibre ottiche della lunghezza di 20 m. il sistema HOST ha ide-
ale collocazione sul ripiano di un mobile. Fate attenzione che la
superficie di appoggio sia stabile e che l’unità abbia attorno ad
essa spazio sufficiente per una adeguata ventilazione (almeno 3
cm). Posizionate il proiettore su un piano stabile oppure usate la
staffa (opzionale) per l’installazione fissa a soffitto.
! ATTENZIONE:
in caso di installazione a soffitto mediante staffa di sospen-
sione si seguano scrupolosamente le istruzioni e le norme di
sicurezza incluse nella confezione della staffa. Posizionate il
proiettore alla distanza desiderata dallo schermo: la dimen-
sione dell’immagine proiettata è determinata dalla distanza
tra obiettivo del proiettore e lo schermo e dallo zoom ottico
impostato. Si veda il capitolo SETUP per maggiori dettagli.
COLLEGAMENTO DELLE DUE UNITA’
il collegamento tra le due unità avviene mediante un cavo
contenente tre fibre ottiche, ciascuna terminante su un con-
nettore LC. La lunghezza standard del cavo (20m), consen-
te le installazioni più impegnative.
Durante l’installazione del cavo a fibre ottiche:
abbiate particolare cura nel maneggiare le fibre: ma- •
neggiate soltanto il cavo a monte del punto di sfiocco.
non esercitate alcuna trazione sulle fibre o sui connet-
tori ma soltanto sul cavo.
Rimuovete il tappo di protezione che ricopre la ferrula •
soltanto al momento dell’inserimento nel connettore:
qualora essa entrasse in contatto con altri corpi po-
trebbe danneggiarsi e diventare inutilizzabile.
inserite con particolare cura le fibre nei rispettivi con- •
nettori, che si trovano sul pannello posteriore del siste-
ma HOST e sul retro del Proiettore.
Prestate attenzione che le fibre non siano permutate: •
fate coincidere i numeri riportati sulle fibre con quelli
dei connettori.
Controllate che i connettori siano correttamente inseriti. •
accertatevi che il cavo, nel suo percorso, non sia d’in- •
tralcio alle persone.
Fate attenzione che non si producano dei nodi sul cavo •
e che, quando curvato, esso formi un arco di raggio
non inferiore a 2 cm.
6 INSTALLAZIONE
Evitate che il cavo possa essere tirato o strattonato: •
ciò potrebbe provocare non solo la disconnessione dei
connettori ma anche il loro danneggiamento.

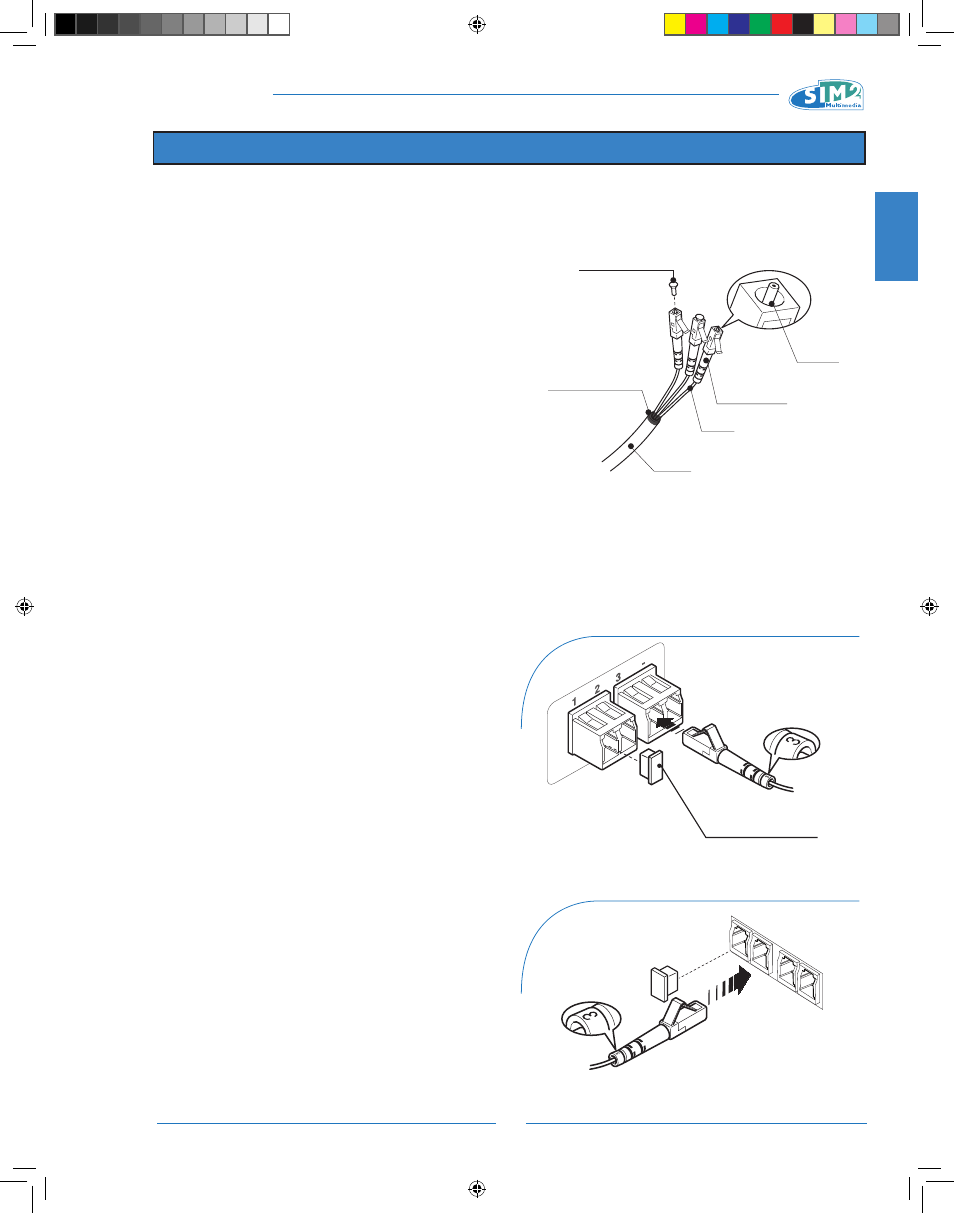

Dopo aver rimosso i tappi di protezione, presenti sia sui con-
nettori delle fibre che sui connettori del pannello inserite con
attenzione le fibre nei rispettivi connettori facendo coincide-
re i numeri riportati sui singoli elementi (Fig.8-9). abbiate la
massima cura nell’operare con fibre ottiche e i connettori.
Tappo protettivo
Ferrula
Connettore
Fibra
Punto di sfiocco
Cavo
SISTEMA HOST - Connessione Fibre Ottiche
Tappo protettivo
PROIETTORE - Connessione Fibre Ottiche
1
2
3
-
