9
+12V
USB 1 .1 R/Cr CON TROL (RS 232) GRAP HICS R GB
C/Y B/Cb HV S-VIDEO
AUDIO O UT
HDM I 1
REM OTE
3
2 S-VIDE O
MEN U
ESC INPU T
1
5
4
0 I

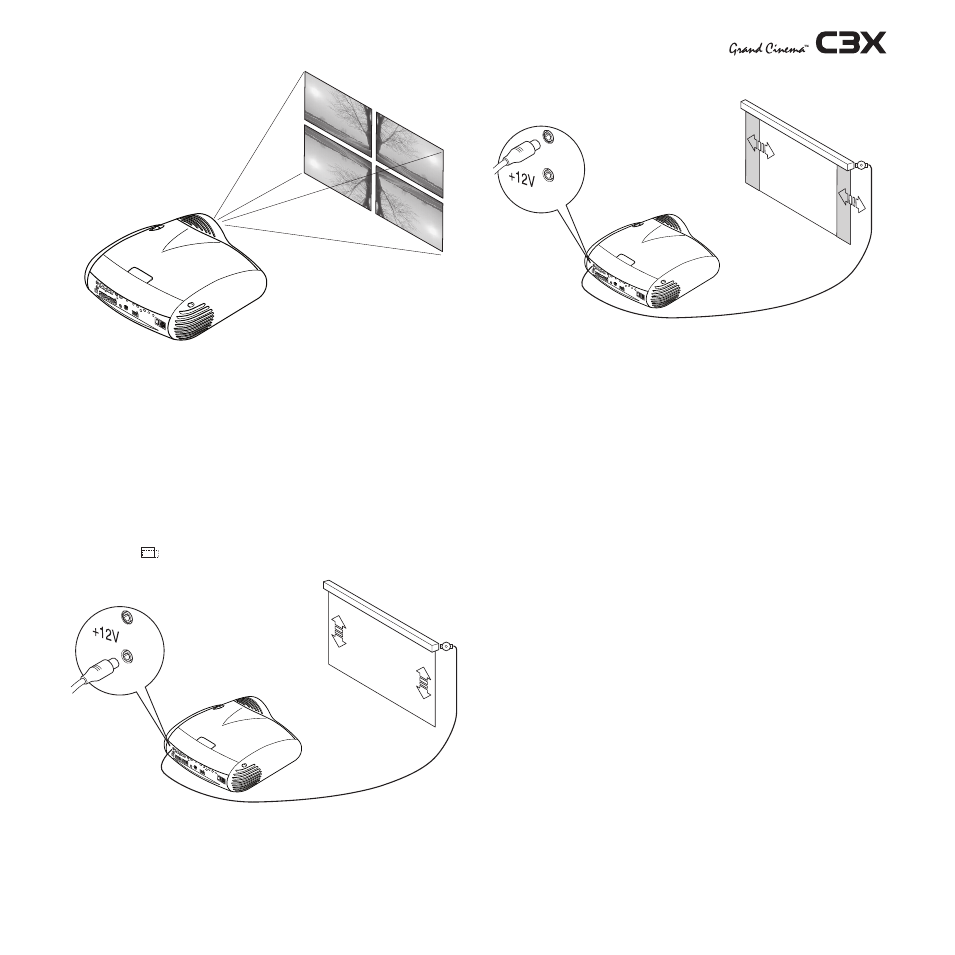

È possibile utilizzare uno schermo motorizzato a scomparsa
ricavando il comando di azionamento dall’uscita +1V posta
sul retro del proiettore (Fig. 10).
Questa uscita si attiva (tensione +1 Vdc) quando il proiettore
è acceso e si disattiva (nessuna tensione in uscita) quando il
proiettore è nello stato di stand-by.
È possibile inoltre utilizzare dei siparietti (o tendine) di colore
nero e motorizzati a scomparsa per delimitare lo schermo di
proiezione quando si cambia il formato dell’immagine proiet-
tata (Fig. 11). Il comando di azionamento può essere ricavato
dall’ uscita
posta sul retro del proiettore.
+12 V
USB 1 .1 R/Cr CONTR OL (RS2 32) GRAPHICS R GB
C/Y B/Cb HV S-VIDEO
AUDIO O UT
HDMI 1
REM OTE
3
2 S-VIDEO
MEN U
ESC INPU T
1
5
4
0 I
Per le installazioni retro è necessario utilizzare un opportuno
schermo traslucido.
Per le installazioni frontali è consigliato l’utilizzare uno schermo
con bordi neri non riflettenti che contengano perfettamente
l’immagine proiettata.
+12 V
USB 1 .1 R/Cr CONTR OL (RS2 32) GRAPH ICS RGB
C/Y B/Cb HV S-VIDEO
AUDI O O UT HDMI 1
REMO TE
3
2 S-VID EO
MEN U
ESC INPU T
1
5
4
0 I
Utilizzare preferibilmente schermi con “guadagno unitario”;
schermi direttivi con guadagno elevato possono essere effica-
cemente utilizzati solo per piccoli gruppi di spettatori posizionati
in corrispondenza del centro dello schermo.
Evitare che le luci presenti nell'ambiente circostante illuminino
direttamente lo schermo durante la proiezione; ciò avrebbe
l’effetto di ridurre il contrasto dell’immagine.
Evitare di avere mobili od altri oggetti con superfici riflettenti o
pareti chiare in prossimità dello schermo di proiezione.
Fig. 8
Fig. 9
Fig. 10
