Silvestri Bicam III - Manuale (Pagina 8)

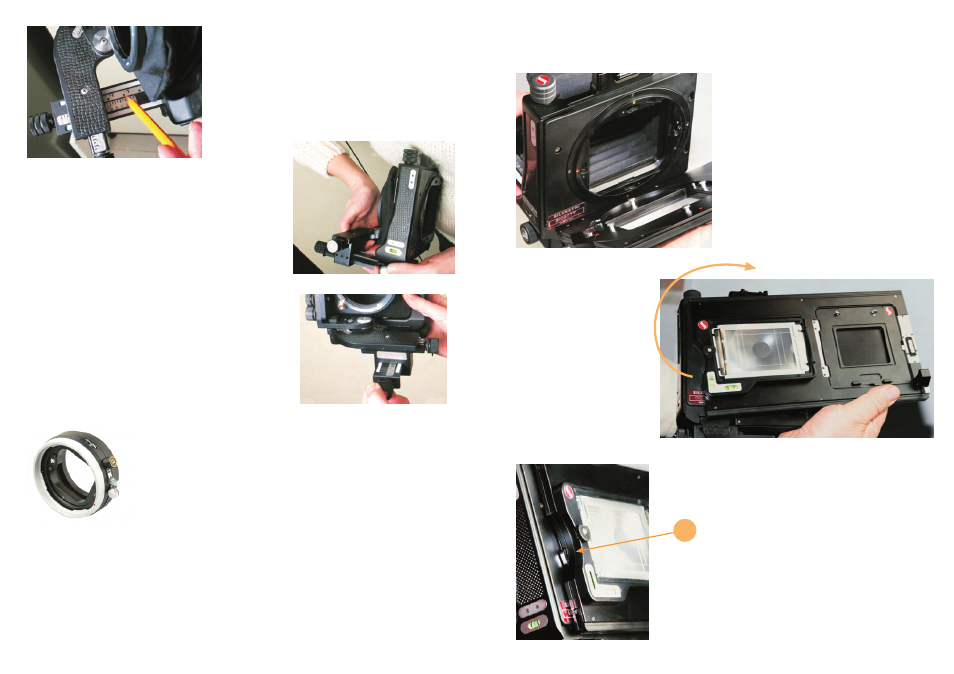

Allineare il punto rosso sull'anello del
dorso della fotocamera con quello
sull'adattatore.
Inserire l'adattatore live-
video o a scamottaggio
quindi ruotare di 8° in
senso orario.
Per rimuovere l'adattatore, premere
il bottone (03) indicato nell'immagine
e tenere premuto ruotando
l'adattatore di 8° in senso antiorario.
Bicam è ora un banco ottico compatto.
Decentramento verticale, orizzontale,
scorrimento rapido della standarda posteriore,
messa a fuoco fine, bascullaggi.
Per lo scorrimento veloce della standarda
posteriore usare i punti di riferimento con click
stop sulla slitta mostrata nell'immagine qua
sopra.
Questa operazione è necessaria quando si usano
obiettivi grandangolari per evitare che la slitta
entri in campo o nell'uso di obiettivi di lunga
focale per un aggiustamento veloce.
La messa a fuoco è controllata dal pomello (E),
regolazione micrometrica, o sbloccando il blocco
posteriore col pomello (F) e spostando la
stendarda nella posizione desiderata.
Come agganciare e rimuovere i dorsi adattatori
Attuatore per obiettivi Hasselblad V
1) assicurarsi che l'otturatore dell'obiettivo Hasselblad sia
carico, altrimenti caricare con cacciavite a taglio tramite
apposita rotella.
2) caricare il sistema di scatto Silvestri fino a quando la leva
di ricarica si posiziona a fine corsa.
3) solo in queste condizioni è possibile innestare l'obiettivo,
potrebbe comunque innestarsi senza funzionare.
4) quindi innestare l'obbiettivo sul sistema di ricarica facendo coincidere i punti
rossi.
5) connettere uno scatto flessibile
6) effettuare una sola pressione su scatto flessibile, l'otturatore si chiuderà al
rilascio di questa prima pressione.
7) effettuare una seconda pressione, l'otturatore effettuerà il tempodi posa impostato
sull'obiettivo.
