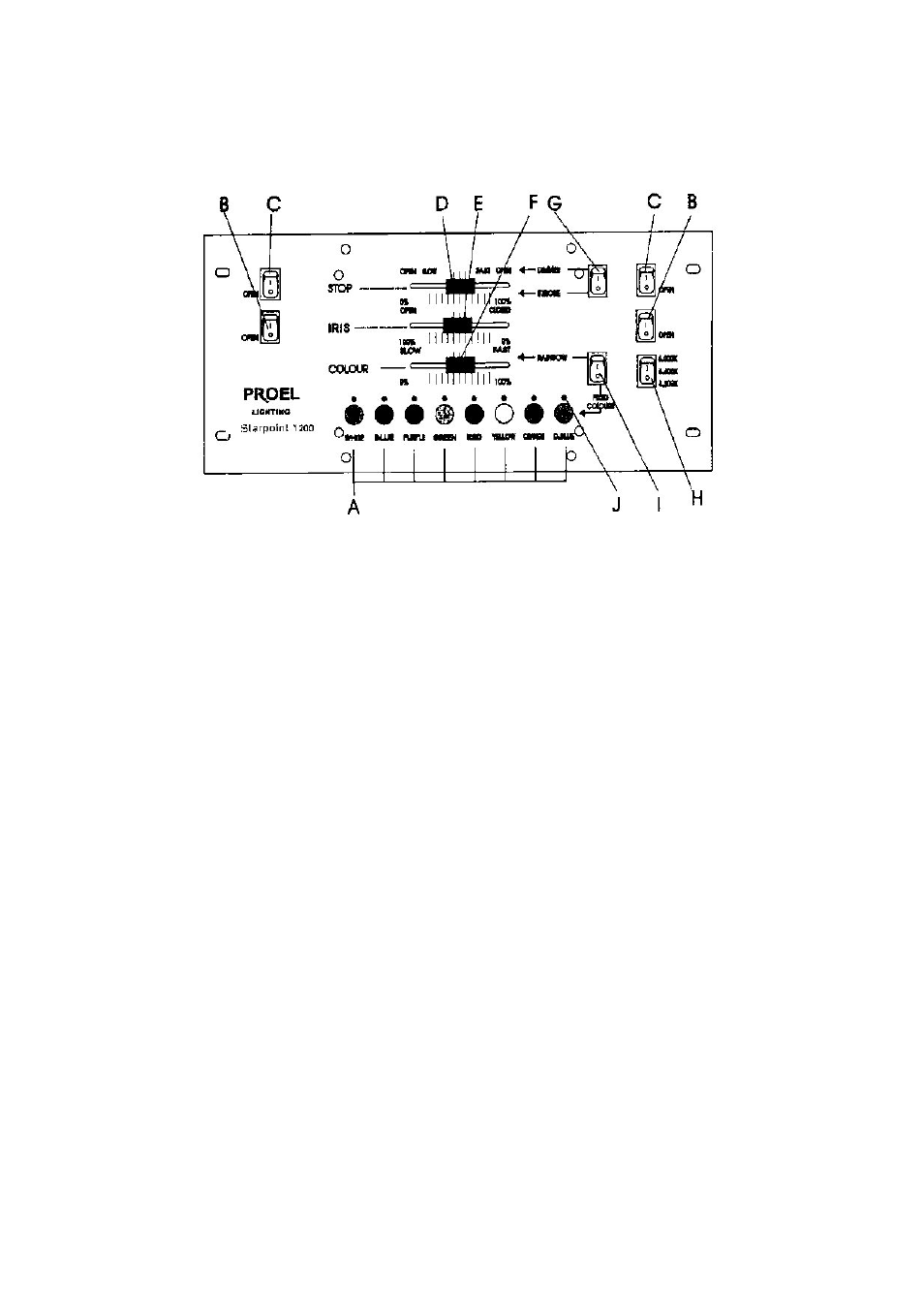

SCHEMA DELLA CONSOLE DI COMANDO
A:
Quando il pulsante I si trova nella posizione 0 (FIXED COLOURS) gli 8 bottoni permettono di attivare i rispettivi otto colori.
B:
Interruttori che permettono di selezionare la dimensione massima e minima dell’apertura.
C:
Interruttori per la funzione di shutter.
D:
Slider con funzione dimmer (quando il selettore G è su 1) oppure regolatore della velocità della strobo (quando il selettore G è
su 0).
E:
Slider per la regolazione della dimensione dell’apertura.
F:
Slider che regola la velocità della rotazione dei colori quando il selettore I si trova in posizione 1 (RAINBOW).
G:
Selettore della funzione dimmer (posizione 1) e funzione strobo (posizione 0).
H:
Selettore del filtro temperatura colore (3200K, 5600K, 6000K).
I:
Interruttore per attivare la funzione RAINBOW (su posizione 1) o per la scelta degli 8 colori prefissati dai relativi tasti A.
J:
Spia del colore attivo.
