14
7. GAIN
Agendo con un cacciavite a croce PH1 su questo trimmer è possibile ottimizzare il guadagno del
microfono prima che il suo segnale sia trasmesso, ruotarlo in senso orario se si vuole un maggior
guadagno (parlato) o in senso antiorario se si vuole un minor guadagno (cantato).
8. CLIP
Clip per agganciare il Bodypack alla cintura.
9. FREQUENZA
Sul retro del Bodypack è indicata la frequenza del trasmettitore.

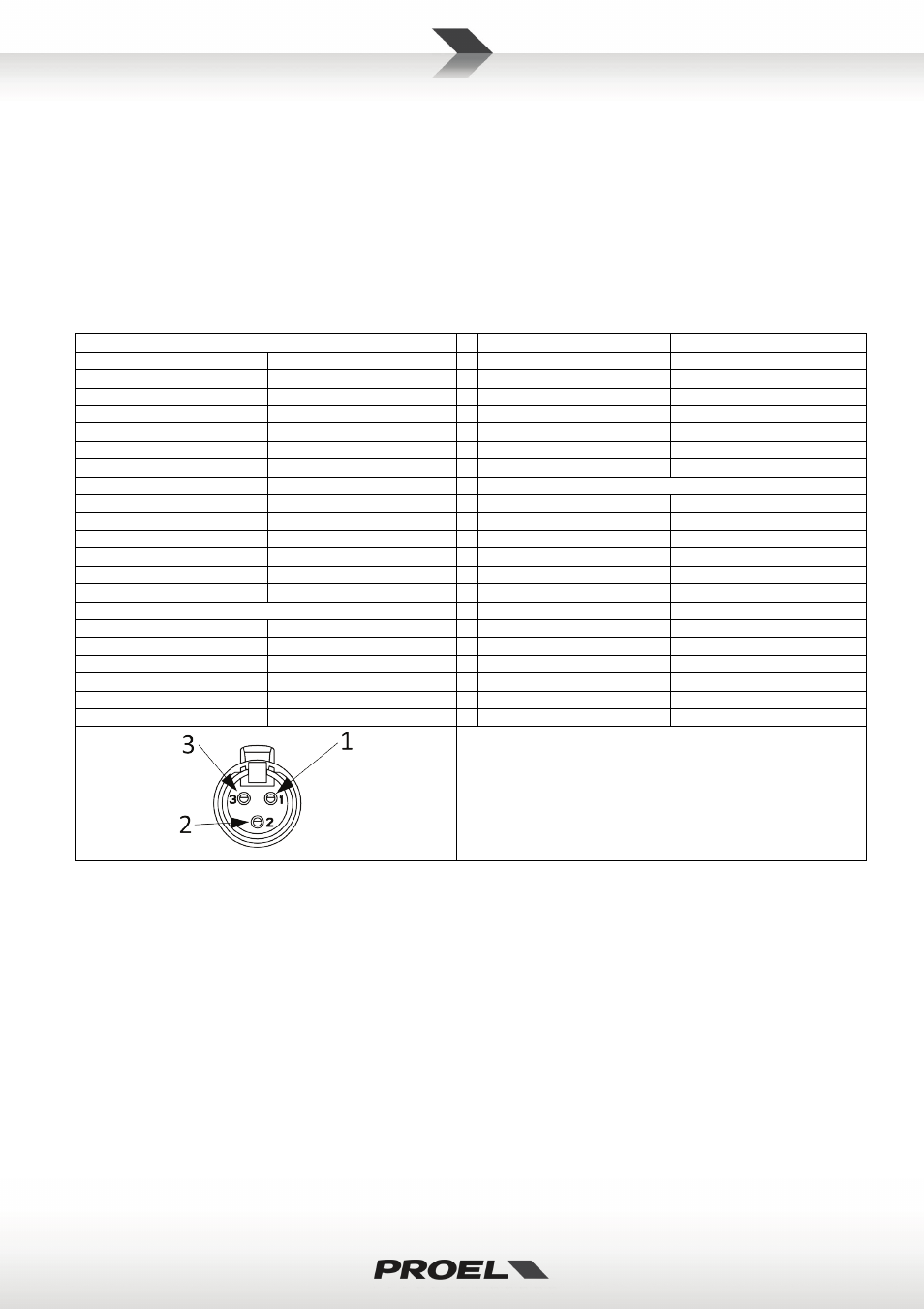

CARATTERISTICHE TECNICHE
WM101 - Ricevitore Emissione spurie sotto i limiti EN 300422
Tipo Ricevitore Banda UHF Risposta in frequenza 50 – 15000 Hz
Banda di Frequenza 863-865 MHz Tipo Microfono Dinamico
Stabilità frequenza RF ±0.002 % Diagramma Polare Cardioide
Reiezione immagine RF > 70 dB Alimentazione 2x1.5V tipo AA
Reiezione Interferenza RF > 70 dB Durata Batterie Fino a 8 ore
Sensibilità RF -105 dBm Dimensioni 260 x Ø45 mm
Risposta in frequenza 50 – 15000 Hz
Distorsione THD < 1% WM11B – Trasmettitore bodypack
Escursione Dinamica > 90 dB Banda di Frequenza Portante UHF: 863-865 MHz
Rapporto S/R > 100 dB Tipo di modulazione FM (F3E)
Alimentazione 13-15 V DC / 500 mA Potenza di Trasmissione < 10 dBm ERP Max
Connettore Uscita Jack 6,3 mm Sbilanciato Distanza Trasmissione Fino a 25 m (Spazio aperto)
Dimensioni A 45 x L 150 x P 118 mm Stabilità frequenza RF ±0.002 %
Modulazione RF max ±50 KHz
WM11M – Trasmettitore a mano Emissione spurie sotto i limiti EN 300422
Banda di Frequenza Portante UHF: 863-865 MHz Risposta in frequenza 50 – 15000 Hz
Tipo di modulazione FM (F3E) HWM11 Microfono Headset Tipo condensatore electret
Potenza di Trasmissione < 10 dBm ERP Max Diagramma Polare Cardioide
Distanza Trasmissione Fino a 25 m (Spazio aperto) Alimentazione 2x1.5V tipo AA
Stabilità frequenza RF ±0.002 % Durata Batterie Fino a 8 ore
Modulazione RF max ±50 KHz Dimensioni A 95 x L 65 x P 23 mm
Assegnazione Pin Ingresso
Pin 1: Massa
Pin 2: Audio
Pin 3: Bias (+5V)
