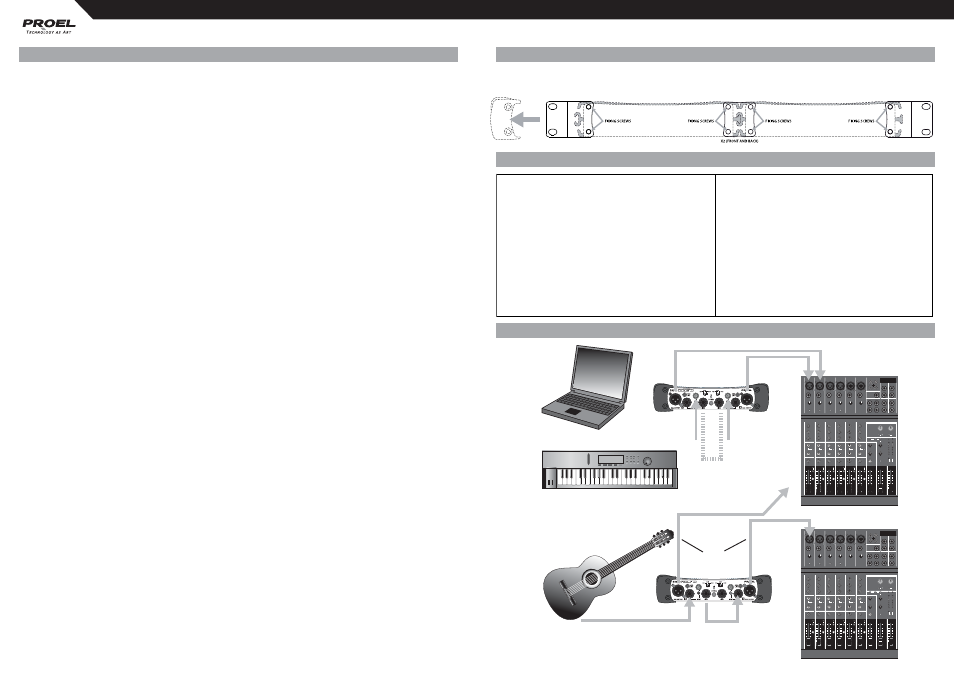

MONTAGGIO A RACK
Semplicemente rimuovendo i due gusci laterali in gomma è possibile unire due DI box con le staff e fornite in
dotazione, quindi montarle in un rack standard da 19”.
SPECIFICATION
ESEMPI
CONTROLLI E CONNESSIONI AUDIO
1. INPUT - (JACK sbilanciato o RCA)
Connettere lo strumento sorgente a questo jack per ricevere il segnale. L’impedenza di ingresso dipende dalla
impostazione dei tasti PAD: 200 Kohm senza pad, 47 Kohm con l’inserimento dei pad.
2. LINK - (JACK sbilanciato)
Connettere questo jack all’ingresso dell’amplifi catore dello strumento o del monitor amplifi cato del musicista.
3. PAD - (tasto)
Il tasto pad attenua il segnale d’ingresso assicurando ai circuiti interni un segnale pulito e non distorto.
Sono possibili tre posizioni: 0 dB (no PAD), -20 dB, -30 dB. Usare sempre la minore attenuazione possibile per avere
il migliore rapporto segnale/rumore.
4. BAL OUTPUT - (XLR maschio)
Questo connettore XLR maschio è l’uscita bilanciata a livello microfonico della DI box, le connessioni sono pin-1
massa, pin-2 positivo e pin-3 negativo. L’alimentazione alla DI box è fornita tramite l’ingresso MIC del mixer con la
tensione phantom attivata. Connettendo la DI box all’ingresso LINE del mixer la DI box deve essere alimentata da
una batteria o tramite l’adattatore AC/DC esterno.
5. GND LIFT - (tasto)
Usare il tasto GND LIFT per connettere o disconnettere la massa tra ingresso e uscita. A seconda degli apparecchi
connessi, collegando o scollegando la massa della DI box si può eliminare o ridurre il ronzio.
NOTA: Lo speciale circuito di GND LIFT sviluppato per la DB2-A non permette di connettere questa unità
direttamente ai terminali di altoparlanti, pertanto non usare questa unità connessa ad amplifi catori ad
alto livello.
6. POWER - (tasto)
Il tasto power è usato esclusivamente per l’alimentazione tramite batteria o adattatore AC/DC esterno. Per evitare
lo scaricamento della batteria quando la DI box non è usata, assicurarsi che il tasto sia in posizione OFF prima di
riporre la DB2-A. Il tasto power non ha eff etto quando la DB2-A è alimentata tramite la tensione phantom.
NOTA: Per prevenire danni agli altoparlanti ed evitare il rumore di accensione, connettere prima la DI box
e quindi attivare il canale corrispondente oppure mettere in mute il canale del mixer prima di attivare e/o
connettere la DB2-A.
7. ON - (led verde)
Il led ON (verde) segnala quando la DB2-A è accesa. Se questo led non si accende, assicurarsi che la tensione
phantom del canale dove è collegata la DB2-A sia attivato.
NOTA: DB2-A necessita dell’alimentazione phantom da almeno un canale. In ogni caso si suggerisce
di inviare l’alimentazione phantom da entrambi i canali se connessi: questo assicura una seconda
alimentazione di riserva.
8. VANO BATTERIA 9V
Per inserire o sostituire la batteria interna. Per una migliore affi dabilità e una lunga durata è consigliato l’uso
esclusivo di batterie alkaline di buona qualità.
9. 9VDC INPUT/LINK
In alternativa alla alimentazione phantom o tramite batteria si può usare anche un alimentatore esterno da 9VDC.
È prevista una presa di collegamento (LINK) se si devono collegare più DI box in un rack.
Tipo di apparecchio DI box attiva 2 canali Prestazioni
Caratteristiche Ingressi Perdita di inserzione < 1 dB
Impedenza di ingresso 200K Ohm (pad a 0 dB) CMR > 40 dB
47k Ohm (pad a -20 dB) Distorsione di fase +4° at 20 Hz, -13° a 20k Hz
44k Ohm (pad a -40 dB) Distorsione THD 50÷20k Hz 0dBu < 0.007 %
Massimo livello di ingresso +5 dBu (pad a 0 dB) Rumore < -105 dBu non pesato
+25 dBu (pad a -20 dB) Risposta in frequenza 10 Hz to 70 kHz, +0dB/-1 dB
+35 dBu (pad a -30 dB)
Controlli On/off, Pad -20, Pad -30, Gnd Lift.
Connettori Due Jack 1/4" in parallelo e un Indicatori On
connettore RCA (sbilanciato)
Jack: punta - segnale / anello - massa
Generali
XLR femmina: Pin 2 segnale / Pin1 e 3 massa Alimentazione Phantom +24 volt DC to +48 volt DC
Caratteristiche Uscite Adattatore esterno AC/DC +9 volt DC
Uscita Dispositivi discreti attivi (senza trasformatore) Autonoma 9 volt PP3 type, battery preferably alkaline.
Massimo Livello di uscita su 600 Ohm o maggiore Consumo corrente meno di 8 mA
+5 dBu (per 0.1% THD a 50 Hz)
+5 dBu (per 0.1% THD a 1k Hz)
Dimensioni (L x A x P) 215 x 50 x 125 mm
Connettore XLR maschio: Pin 2 + / Pin 3 - / Pin1 massa Peso (escluso batterie) 1 Kg
o
al mixer 1
al mixer 2
LEFT CH
(sbilanciato)
RIGHT CH
(sbilanciato)
collegamento jack-jack
hi-z pickup (jack sbilanciato)
cavo lungo (XLR bilanciato)
collegando con un cavo jack-jack
si duplica il segnale sulle uscite
collegando con un cavo jack-jack
si ottengono due canali mono
SPLIT
