e che il telaio in metallo della DB1-A non sia a contatto con altri apparecchi.
11. VANO BATTERIA 9V
Per una migliore affi dabilità e una lunga durata è consigliato l’uso esclusivo di batterie alkaline di buona qualità.
12. 9VDC INPUT/LINK
In alternativa alla alimentazione phantom o tramite batteria si può usare anche un alimentatore esterno da 9VDC.
È prevista una presa di collegamento (LINK) se si devono collegare più DI box in un rack.

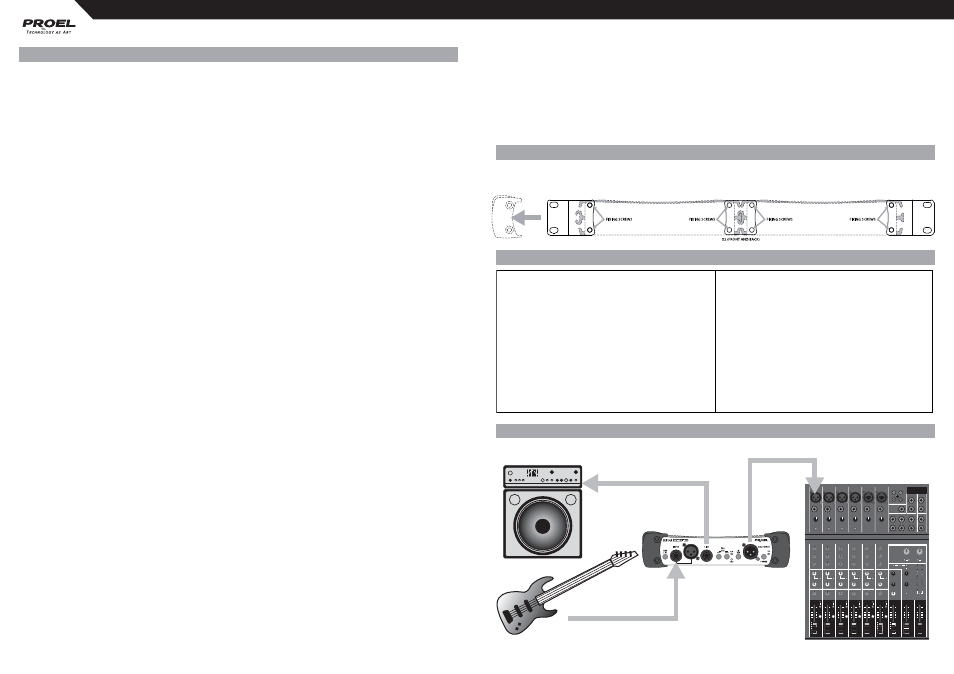

MONTAGGIO A RACK
Semplicemente rimuovendo i due gusci laterali in gomma è possibile unire due DI box con le staff e fornite in
dotazione, quindi montarle in un rack standard da 19”.
SPECIFICHE
ESEMPIO (chitarra basso elettrico)
CONTROLLI E CONNESSIONI AUDIO
1. INPUT - (JACK sbilanciato o XLR femmina)
Connettere lo strumento sorgente a questo jack per ricevere il segnale. L’impedenza di ingresso dipende dalla
impostazione dei tasti PAD: 1 Mohm senza pad, 47 Kohm con l’inserimento dei pad.
2. LINK - (JACK sbilanciato)
Connettere questo jack all’ingresso dell’amplifi catore dello strumento o del monitor amplifi cato del musicista.
Normalmente è connesso direttamente all’ingresso; cambiando lo stato di due jumper interni (J1 e J2) è possibile
impostarlo come uscita buff erata.
3. PAD - (tasti)
I tasti pad attenuano il segnale d’ingresso assicurando ai circuiti interni un segnale pulito e non distorto.
Sono possibili quattro combinazioni: 0 dB (nessun PAD), -10 dB (solo sinistro), -20 dB (solo destro), -30 dB
(entrambi). Usare sempre la minore attenuazione possibile per avere il migliore rapporto segnale/rumore.
4. SIGN - (led verde)
Il led SIGN (verde) segnala la presenza di segnale in ingressso.
5. CLIP - (led rosso)
Il led CLIP (rosso) si accende quando il segnale è a 6 dB prima del clip reale, visualizzando quando c’è troppo segnale
all’ingresso. Se questo led lampeggia spesso, premere uno o più tasti PAD per ridurre il segnale in ingresso.
6. Ø REV - (tasto)
Il tasto Ø REV inverte la fase all’uscita bilanciata. Può anche essere usato quando, combinando due sorgenti
(microfono e suono diretto) dello stesso strumento, si vuole evitare la cancellazione di fase.
7. BAL OUTPUT - (XLR maschio)
Questo connettore XLR maschio è l’uscita bilanciata a livello microfonico della DI box. Le connessioni sono pin-1
massa, pin-2 positivo e pin-3 negativo. L’alimentazione alla DI box è fornita tramite l’ingresso MIC del mixer con la
tensione phantom attivata. Connettendo la DI box all’ingresso LINE del mixer la DI box deve essere alimentata da
una batteria o tramite l’adattatore AC/DC esterno.
8. POWER - (tasto)
Il tasto power è usato esclusivamente per l’alimentazione tramite batteria o adattatore AC/DC esterno. Per evitare
lo scaricamento della batteria quando la DI box non è usata, assicurarsi che il tasto sia in posizione OFF prima di
riporre la DB1-A. Il tasto power non ha eff etto quando la DB1-A è alimentata tramite la tensione phantom.
NOTA: Per prevenire danni agli altoparlanti ed evitare il rumore di accensione, connettere prima la DI box
e quindi attivare il canale corrispondente oppure mettere in mute il canale del mixer prima di attivare e/o
connettere la DB1-A.
9. ON - (led verde)
Il led ON (verde) segnala quando la DB1-A è accesa. Se questo led non si accende, assicurarsi che la tensione
phantom del canale dove è collegata la DB1-A sia attivata.
10. GND LIFT - (tasto)
Usare il tasto GND LIFT per connettere o disconnettere la massa tra ingresso e uscita. A seconda degli apparecchi
connessi, collegando o scollegando la massa della DI box si può eliminare o ridurre il ronzio.
NOTA: Assicurarsi sempre che il tasto GND LIFT sia premuto (nessun collegamento di massa) quando
l’ingresso della DI box è collegata ai terminali di un altoparlante, questo previene corto circuiti accidentali
all’uscita dell’amplifi catore. Assicurarsi inoltre che alla punta del jack di ingresso sia connessa al fi lo rosso
cavo lungo (XLR bilanciato)
jack-jack link (sbilanciato)
hi-z pickup (jack sbilanciato)
Tipo di apparecchio DI box attiva 1 canale Prestazioni
Caratteristiche Ingressi Perdita di inserzione < 1 dB
Impedenza di ingresso 1M Ohm (pad a 0 dB) CMR > 60 dB
47k Ohm (pad a -10/-20 dB) Distorsione di fase +14° at 20 Hz, -6° at 20k Hz
44k Ohm (pad a -30 dB) Distorsione THD 50÷20k Hz 0dBu < 0.007 %
Massimo livello di ingresso +5 dBu (pad a 0 dB) Rumore < -105 dBu non pesato
+15 dBu (pad a -10 dB) Risposta in frequenza 10 Hz to 100 kHz, +0dB/-1 dB
+25 dBu (pad a -20 dB)
+35 dBu (pad a -30 dB)
Controlli On/off, Pad -10, Pad -20, Gnd Lift, Ø inv.
Connettori Due Jack 1/4" in parallelo e un Indicatori On, signal, clip
connettore XLR in parallelo (sbilanciato)
Jack: punta - segnale / anello - massa
Generali
XLR femmina: Pin 2 segnale / Pin1 e 3 massa Alimentazione Phantom da +24 volt DC a +48 volt DC
Caratteristiche Uscite Adattatore esterno AC/DC +9 volt DC
Uscita Trasformatore Bilanciato (isolamento completo) Autonoma 9 volt PP3 type, battery preferably alkaline.
Massimo Livello di uscita su 600 Ohm o maggiore Consumo corrente meno di 8 mA
+3 dBu (per 0.1% THD a 50 Hz)
+5 dBu (per 0.1% THD a 1k Hz)
Dimensioni (L x A x P) 215 x 50 x 125 mm
Connettore XLR maschio: Pin 2 + / Pin 3 - / Pin1 massa Peso (escluso batterie) 1 Kg
