8
9.3 POSIZIONAMENTO DELLA BASE INTERFONICA
La postazione microfonica deve essere posta sul lato Operatore dello sportello e possibilmente su
un piano stabile.
Dovrà inoltre essere posizionata in modo che i comandi ed il microfono siano ad una agevole di
stanza di esercizio dall’ Operatore stesso fig.5.
L’ alimentatore esterno dovrà essere opportunamente collegato ad una presa di rete situata nelle vicinanze
dello sportello e preferibilmente protetta da interruttore automatico.
9.4 IMPOSTAZIONI E TARATURE
Impostazione dei livelli
Sul retro della postazione microfonica sono situati i trimmer di regolazione dei volumi di emissione sonora
sia verso il lato cliente, sia verso il lato operatore; comandi 12 e 13.
E’ presente inoltre un trimmer che permette la taratura fine della soglia di intervento della funzione VOX,
comando 11.
L’ interfono viene fornito con tali impostazioni già preimpostate in modalità standard, eseguite in sede
di produzione. Se necessario è possibile in fase di installazione, effettuare una taratura fine dell’interfono allo
scopo di garantire le migliori prestazioni acustiche del sistema.
Per l’effettuazione di tale taratura posizionare i tre trimmer con l’indice (freccia) del cursore verso l’alto,
mentre una persona parla davanti al microfono lato utente ad una distanza max. di circa 20/25 cm,
regolare il cursore del trimmer 11 VOX lentamente verso sinistra fintanto che le parole scandite dalla persona
saranno tutte perfettamente udibili senza vuoti o perdite di frasi.
Regolare infine i trimmer 12 e 13 in modo da garantire un livello di volume sufficiente sia per l’operatore che
per il cliente, prestando comunque molta attenzione a non avvicinarsi alla condizione critica del rientro
acustico (larsen).
10. CARATTERISTICHE TECNICHE
MODEL INCOM
Auxiliary output: 500mV/600ohm
REC output: 500mV/600ohm
S/N Ratio: > 80dB
Frequency response: 300-10KHz
Power RMS 5W both sides
Power supply 14VCA
Il prodotto risponde alle seguenti Direttive:
89/336/CEE (Compatibilità Elettromagnetica) e successive modifiche 92/31/CEE e 93/68/CEE,
EN 50082-1:1997, EN 55013:1990, EN 55020:1994
73/23/CEE (Bassa Tensione) e successive modifiche 93/68/CEE,
EN 60065:1998

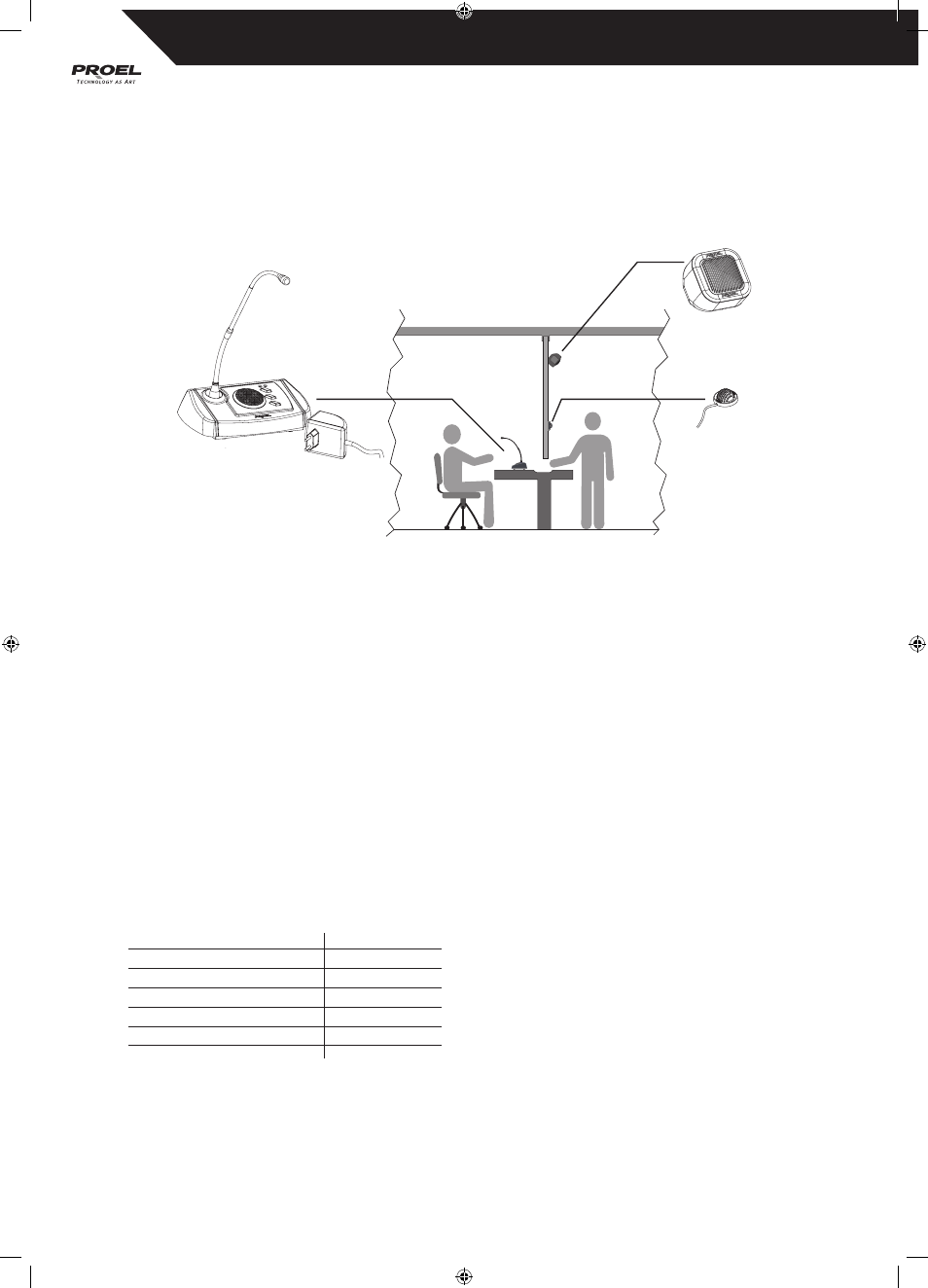

CUSTOMER SIDE EMPLOYEE SIDE
fig.5
