2. DESCRIZIONE
R88L è un pannello di controllo remoto a muro e funziona in combinazione con l‘unità centrale MATRIX88 nella zona audio a
cui è assegnato. R88L viene utilizzato per il controllo del volume e per la selezione remota di uno tra gli 8 programmi musicali, la
posizione di OFF e il canale Locale.
R88L consente inoltre di inserire, nella zona audio a cui è assegnato, un ingresso di linea e un ingresso microfonico, entrambi
provvisti di controllo di livello.
Il pannello di controllo remoto dispone di un display a LED per fornire la visualizzazione diretta delle sorgenti selezionate; le frecce
servono per scorrere i canali di ingresso sonoro e le 8 etichette senza nome possono essere personalizzate dall'utente per
individuare agevolmente la sorgente prescelta.
Il collegamento tra pannello e matrice si realizza attraverso un cavo UTP CAT5, che viene anche utilizzato per alimentare il pannello
per mezzo della matrice fino ad una distanza di 50 metri per distanze superiori potrà essere necessario l’utilizzo di un’alimentazione
(+ 24V DC) locale supplementare.
R88L dispone di scatola da incasso a muro metallica dedicata.
Prodotto conforme alla normativa CE
3. PANNELLO FRONTALE E POSTERIORE

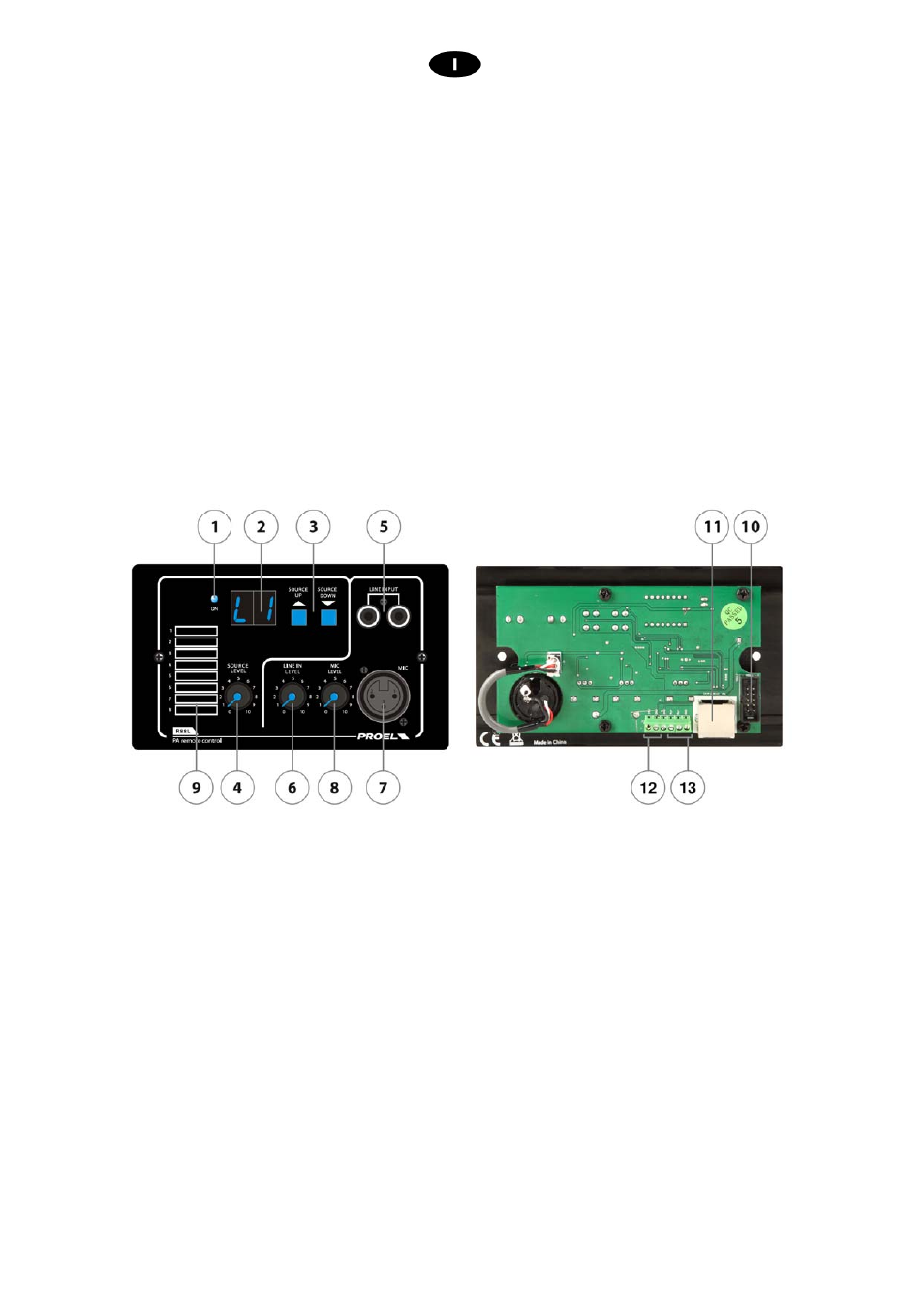

fig.1
1. Indicatore di accensione
Il led blu acceso indica che il modulo è acceso
2. Display canale sorgente
visualizza i canali delle sorgenti da 01 a 08 , l'ingresso locale L e la posizione OFF (nessuna sorgente sonora selezionata)
3. SOURCE UP & SOURCE DOWN
I due pulsanti vengono utilizzati per selezionare uno tra gli otto ingressi audio disponibili, il canale locale o , la posizione
di OFF (nessuna sorgente sonora selezionata)
4. SOURCE LEVEL
Controllo a dieci posizioni per la regolazione del volume d'uscita della sorgente selezionata
5. LINE INPUT
Ingresso di linea locale con doppio connettore RCA.
Per Abilitare l’ingresso selezionare il canale Locale identificato a Display con la lettera “L”.
Connettere a quest’ingresso sorgenti sonore tipo Lettori CD, MP3, TUNER ecc.
6. LINE IN LEVEL
Controllo a dieci posizioni del volume dell'ingresso di linea locale
7. MIC
Ingresso microfonico locale con connettore XLR.
Per Abilitare l’ingresso selezionare il canale Locale identificato a Display con la lettera “L”.
Connettere a quest’ingresso microfoni di tipo dinamico
