Installazione
1. Connessione all’alimentazione di rete
Per collegare l’apparecchio all’alimentazione di rete utilizzare il cavo
fornito in dotazione.
2. Connessione d’ingresso
La connessione d’ingresso (fig.2 rif.5) è di tipo jack 6,3 mm. bilanciato,
cui possono essere collegate sorgenti sonore di livello linea come
sintonizzatore, lettore CD, registratore, ecc… Per il collegamento

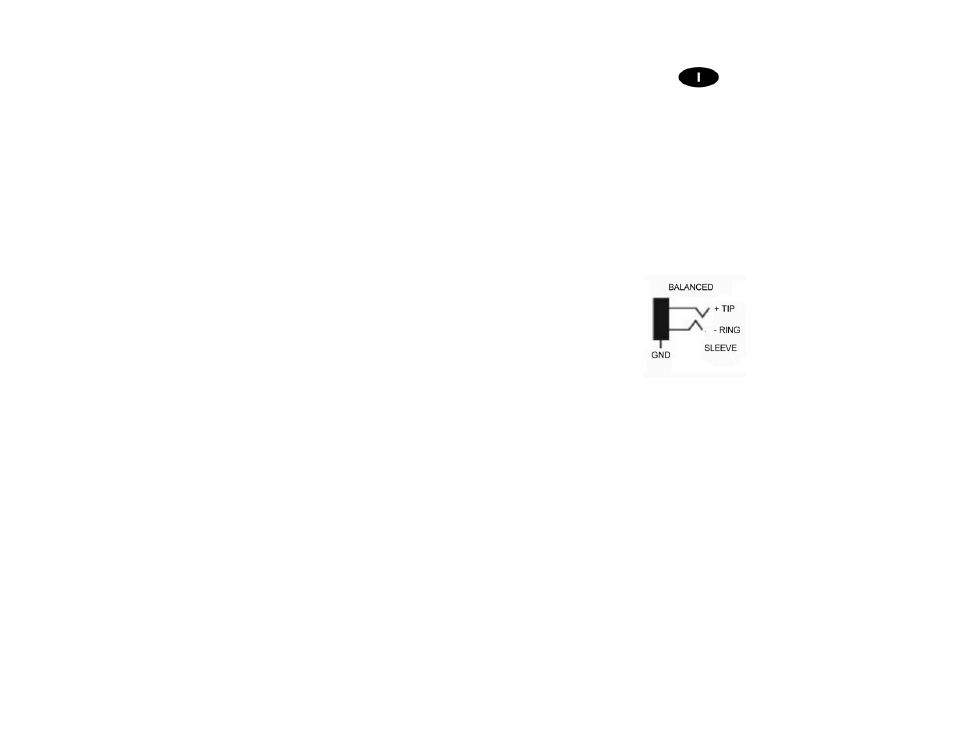

rispettare le polarità facendo riferimento al seguente schema.
3. Connessione d’uscita
Il connettore di uscita (fig.2 rif.4) è jack 6,3 mm bilanciato, cui possono
essere collegati altri apparecchi per elaborare il segnale o amplificatori.
4. Alimentazione d’emergenza
E’ possibile collegare l’apparecchio ad un’alimentazione in corrente
continua 24V tramite i due morsetti posti nel pannello posteriore (fig.2
rif.3), che ne consentono l’utilizzo anche in caso di black-out. Per
l’alimentazione in c.c. è possibile utilizzare un generatore o una batteria
tampone (24V) in grado di fornire una corrente di almeno 0,5 A.
5. Display indicatore di guadagno e frequenza segnale
Tramite il display (fig.1 rif.2) è possibile controllare l’andamento del
segnale in modo da correggere le frequenze specifiche che generano
feedback o disturbi dovuti a livelli di guadagno troppo alti.
6. Controlli per regolazione filtri
Per ognuno dei quattro filtri l’apparecchio è dotato di due potenziometri
e un pulsante. Agire su FREQ e sul relativo pulsante (x1, x10) di
moltiplicazione per scegliere la frequenza (60Hz ~ 6KHz) d’intervento
desiderata. Tramite il comando DEPTH stabilire l’attenuazione di quella
frequenza.
