5

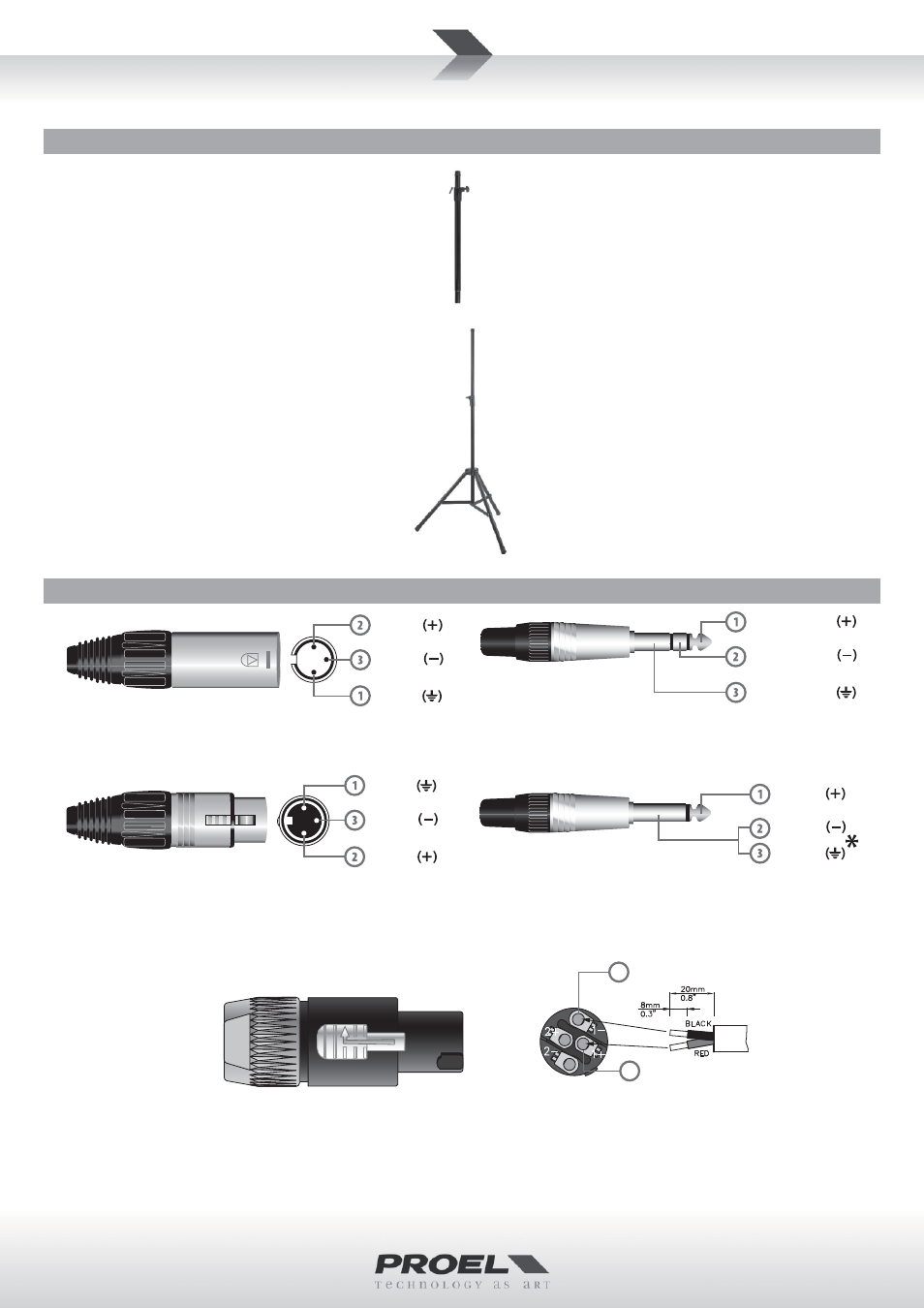

ACCESSORIES
KP210
Adjustable speaker pole for speaker-subwoofer separa on
with terminal pieces Ø 35 mm. Supplied with a bolt
locking mechanism incorpora ng a steel pin for extra
safety. Adjustment: 825 - 1320 mm.
ACCESSORI
KP210
Supporto distanziatore cassa-subwoofer regolabile in
acciaio con terminali Ø 35mm. Dotato di meccanismo
di chiusura a vite con pin di sicurezza in acciaio.
Regolazione: 825 - 1320 mm.
FRE300BK
Professional aluminium fl oor-stand for speaker with
terminal pieces Ø 35mm. Supplied with a screw
locking system, a steel safety pin and “Aircushioned”
air-damped release device to grant a fl exible, fast and
easy adjustment. Adjustment: 1470-2180 mm. FRE300BK
Supporto professionale in alluminio da pavimento
con terminali Ø 35mm. Con sistema di blocco a
vite, pin di sicurezza in acciaio e dispositivo di
smorzamento ad aria per la massima velocità e
facilità di regolazione.
Regolazione: 1470-2180 mm.
CONNECTIONS CONNESSIONI
INPUT (ingresso)
Jack (bilanciato) INPUT
Jack (balanced)
sleeve - ground
tip - hot
ring - cold
INPUT (ingresso)
XLR bilanciato maschio INPUT
Balanced male XLR
POWER OUTPUT - uscite altoparlanti
Connettore per cavo tipo Speakon Neutrik NL4 PROEL code - NL4FX
Codice PROEL - NL4FX SPEAKER POWER OUTPUTS
Neutrik NL4 Speakon Cable Connector
ground
hot
cold
INPUT (ingresso)
Jack (sbilanciato) INPUT
Jack (unbalanced)
ground
tip - hot
cold
*nota: connettere insieme cold e ground
per cavi da bilanciato a sbilanciato *note: connect both cold and ground
to make cable from balanced to unbalanced
2- 1+
2+ 1-
20mm
0.8"
8mm
0.3"
RED
BLACK
positive / red / rosso
n.c.
1+
negative / black / nero 1-
n.c.
LINK (uscita)
XLR bilanciato femmina LINK (output)
Balanced female XLR
ground
hot
cold
