Proel AUP4150 - Manuale (Pagina 7)

(6) Fusibile di protezione
Protegge il dispositivo da eventuali sbalzi di tensione della rete di
alimentazione e può essere sostituito.
(7) Selettore per alimentazione di rete 230/117Vca 50/60Hz.
(8) Morsettiera di uscita linea altoparlanti.
Questi 7 morsetti sono utilizzati per il collegamento dei diffusori a 8/4 Ω
50V, 70V e 100 V.
(9) Connettori di ingresso bilanciato.
Per la connessione di periferiche che forniscono il segnale audio da
amplificare (preamplificatore, mixer, un altro amplificatore ecc.).
L’ingresso accetta segnale ad alto livello.
(10) Morsettiera di connessione per centrale telefonica.
A questo ingresso deve essere collegato un segnale audio ad alto
livello proveniente dalla centrale telefonica. L’ingresso accetta solo
segnale ad alto livello bilanciato o sbilanciato.
(11) Controllo di guadagno per ingresso centrale telefonica.
(12) Filtro PA-HF.
Permette l’inserzione di un filtro passa-alto con taglio a 400Hz -3dB.
Questo filtro si rende utile in caso di pilotaggio di soli altoparlanti a
tromba oppure di sola diffusione di segnale vocale.
(13) Messa a terra
(14) Presa cavo alimentazione di rete
(15) Alette di fissaggio su RACK 19”.

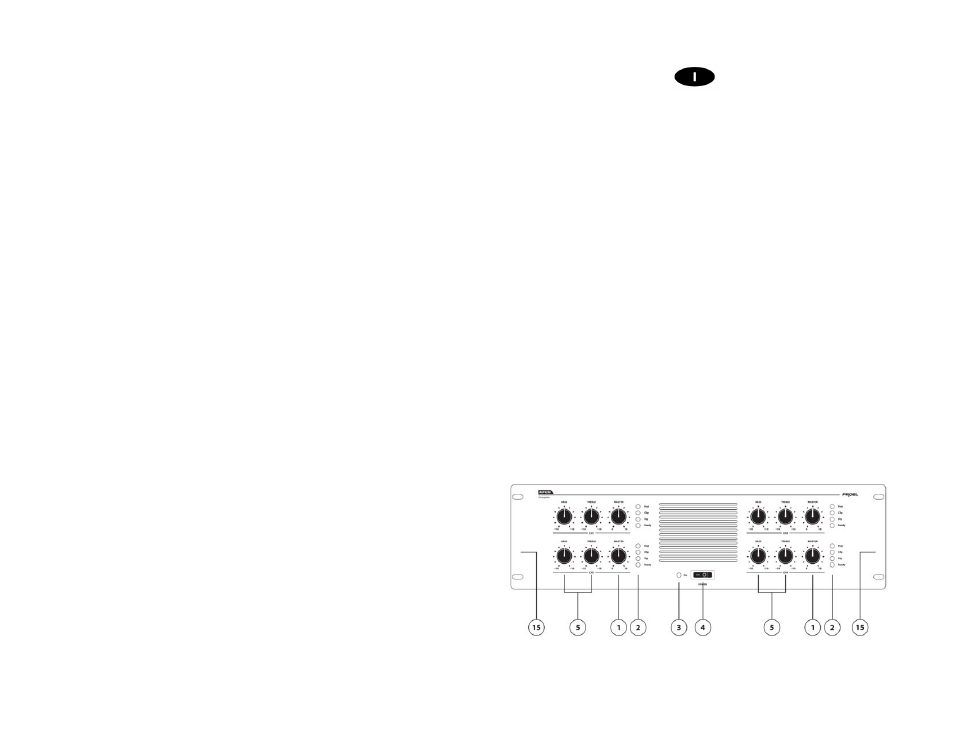

PANNELLO FRONTALE
fig.1
