DESCRIPTION

SPECIFICATIONS

ISTRUZIONI DI INSTALLAZIONE E TARATURA

Technical Data:

Type

: Base loaded

Impedance

: 50 W

Frequency Range

: 27 ... 28.5 MHz

Polarization

: Vertical

SWR @ freq. res.

: £ 1.2

Bandwidth @ SWR £ 2 : TURBO 800 S

³

430 KHz (40 channel)

: TURBO 1000

³

660 KHz (60 channel)

: TURBO 2000

³

1100 KHz (100 channel)

: TURBO 3000

³

1600 KHz (140 channel)

Max. Power

: 200 Watts (CW) continuous

: 1000 Watts (CW) short time

Height (approx.)

: TURBO 800 S

840 mm

: TURBO 1000

1150 mm

: TURBO 2000

1450 mm

: TURBO 3000

1710 mm

Weight (approx.)

: from 530 gr to 580 gr

Mounting

: TURBO series

hole Æ 12.5 mm

: TURBO PL series UHF-male (PL 259)

Cable lenght / Type

: TURBO series

4 m / RG 58

: TURBO PL series Not supplied

ID398

INSTALLAZIONE

1) Installazione con foratura della

carrozzeria:

A) Foratura: Praticare il foro del diametro

richiesto nella posizione desiderata

(consigliato a centro tetto). Togliere la vernice

nella parte interna della carrozzeria per

garantire un buon contatto elettrico di massa.

B) Collegamenti: Posizionare il cavo

dell’antenna accorciandolo in base alle

necessità, quindi montare il connettore PL

259 maschio per la connessione all’apparato

CB.

C) Verifiche elettriche: Assenza di corto

circuito tra spina centrale e ghiera di massa del

connettore, continuità elettrica del

conduttore centrale da un’estremità all’altra

del cavo, continuità elettrica calza cavo dalla

ghiera lato connettore al contatto di massa

lato connettore d’antenna.

N.B.: Si consiglia di testare il cavo lasciandolo

scollegato dall’antenna poiché alcune

antenne sono elettricamente in corto circuito

e non è possibile eseguire il test ad

installazione completata.

D) Installazione: Completare il montaggio

dell’antenna serrando adeguatamente viti e

bulloni.

E) Consiglio: a montaggio terminato e PRIMA

di connettere il trasmettitore, si consiglia di

verificare la continuità elettrica tra la ghiera del

connettore PL 259 e un punto di massa della

carrozzeria.

2) Installazione con attacchi speciali:

seguire la stessa procedura del punto 1.

3) Installazione temporanea con basi

magnetiche: seguire le istruzioni fornite con

la base magnetica ricordandosi che si tratta di

un’installazione TEMPORANEA.

TARATURA

Le antenne sono pre-tarate in fabbrica

pertanto nella maggior parte dei casi non

necessitano di taratura. In caso si renda

necessaria una leggera taratura consigliamo

di seguire la procedura riportata di seguito.

A) Recarsi in spazio aperto ad almeno 50 metri

o più da oggetti metallici quali cancelli,

lampioni, edifici o tralicci.

B) Collegare un SWR-meter (ROS-metro) tra il

connettore dell’antenna e il trasmettitore CB.

Seguire le istruzioni del ROS-metro per il

corretto utilizzo dell’apparato.

C) La seguente procedura si applica per la

taratura dei 40 canali omologati per banda CB

compresi nel range di frequenza da CH-1 =

26.965 MHz a CH-40 = 27.405 MHz con

CH-19 =27.185MHz in centro banda.

Selezionare il CH-1 sul trasmettitore CB ed

effettuare la misura di SWR annotandone il

valore. Trasmettere sempre per pochi

secondi perché se l’ SWR fosse molto alto

si potrebbe danneggiare il trasmettitore.

D) Ripetere l’operazione anche per il CH-19 e il

CH-40.

E) Se tutti e tre i valori di SWR sono molto alti

(maggiori del valore 3) o tendenti a infinito,

probabilmente è presente un corto circuito

nel cablaggio oppure l’antenna è guasta. Per

evitare di danneggiare il vostro

trasmettitore CB NON utilizzarlo finché

il problema non sarà risolto.

F) Se i valori di SWR sono uguali per CH-1 e

CH-40 e il valore minimo si ha su CH-19, la

vostra antenna non necessita di alcuna

taratura.

G) Se il valore di SWR è più basso su CH-1

rispetto a CH-40, la vostra antenna é

elettricamente “lunga”, quindi accorciare lo

stilo di circa 10mm alla volta fino ad ottenere

gli stessi valori di SWR sia su CH-1 che su CH-

40.

H) Se il valore di SWR è più basso su CH-40

rispetto a CH-1, la vostra antenna é

elettricamente “corta”, quindi allungare lo

stilo sfilandolo di 10mm alla volta fino ad

ottenere gli stessi valori di SWR sia su CH-1 che

su CH-40.

Per alcuni tipi di antenna la modifica della

frequenza si ottiene agendo su speciali Anelli,

Viti o Ghiere di taratura, pertanto la procedura

sopra descritta rimane inalterata ma non

occorrerà accorciare o allungare lo stilo.

HI-QUALITY ANTENNAS MADE IN ITALY

TURBO series are a vehicular antennas working on 27 MHz or 10 m band. The whip is made of

17/7 PH stainless steel and all the metallic parts are of chromed brass to get the best robustness.

They are standardly supplied with 4m cable for hole installation but its can be also fited on UHF

connector or on the magnetic mount for a temporary installation.

antenne

SIRIO

S

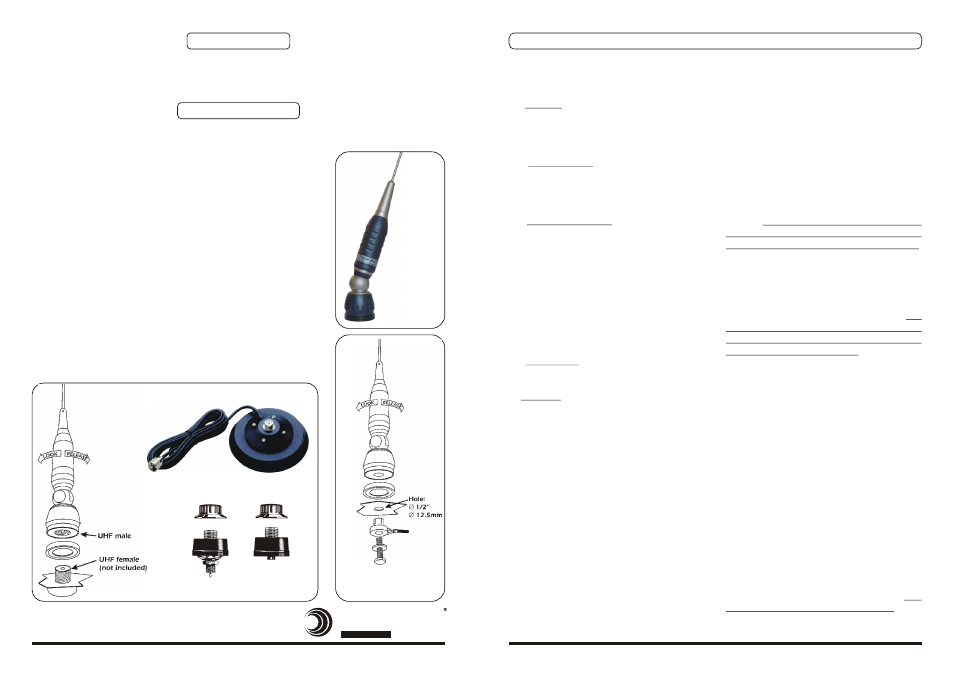

TURBO PL series: installation

ALTERNATIVE MAGNETIC MOUNT

MAG 125 PL, MAG 145 PL, MAG 160 PL

ALTERNATIVE MOUNT

N-PL AS, NE-PL AS

Inclination

System

TURBO series:

Hole installation
