Istruzioni di assemblaggio

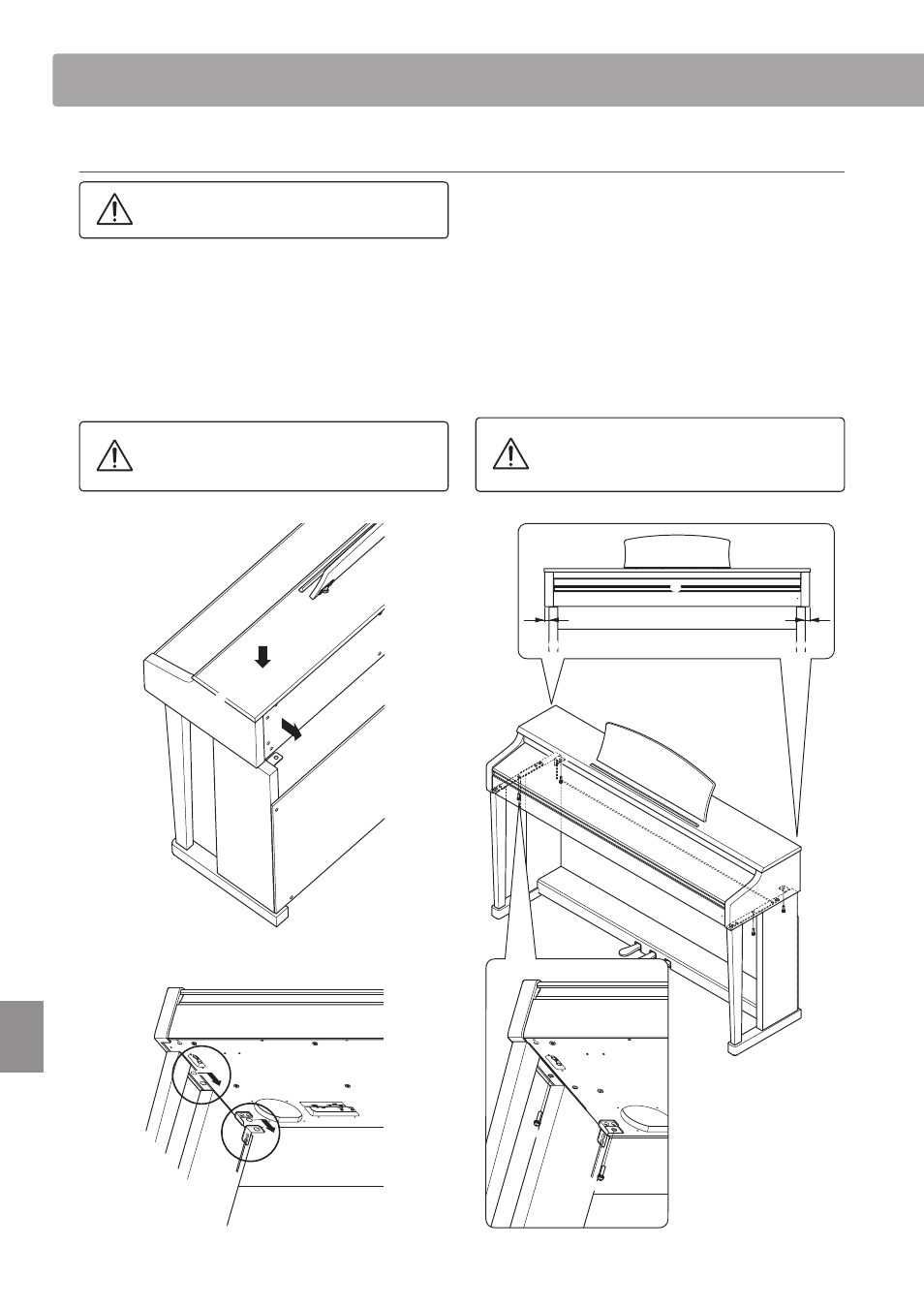

3. Montaggio del corpo principale a
I passaggi di seguito indicati devono essere
eff ettuati da due o più persone.
Sollevare il corpo principale a e posarlo con attenzione sul
supporto.
Posizionare il corpo principale verso la parte frontale del
supporto, in modo che i fori metallici di raccordo siano visibili
dall’alto.
Far scivolare lentamente il corpo principale verso il retro sino a
che la base si agganci con i fi ssaggi posti all’interno dei pannelli
bloccandosi.
Quando il corpo principale viene appoggiato
sul supporto prestare attenzione a non
imprigionare mani o dita.
1
2
a
b
c
a
b
Fissare da sotto il corpo principale al supporto mediante le
quattro viti (con rondella piana e rondella di montaggio) g.
Avvitare con fermezza tutte le viti per assicurare
saldamente il corpo principale al supporto.
Un’errata procedura può causare ferite e danni.
Vista frontale
b b
a
c
a
g
g
