MANUTENZIONE
3-2
powermax1650
Manuale di manutenzione

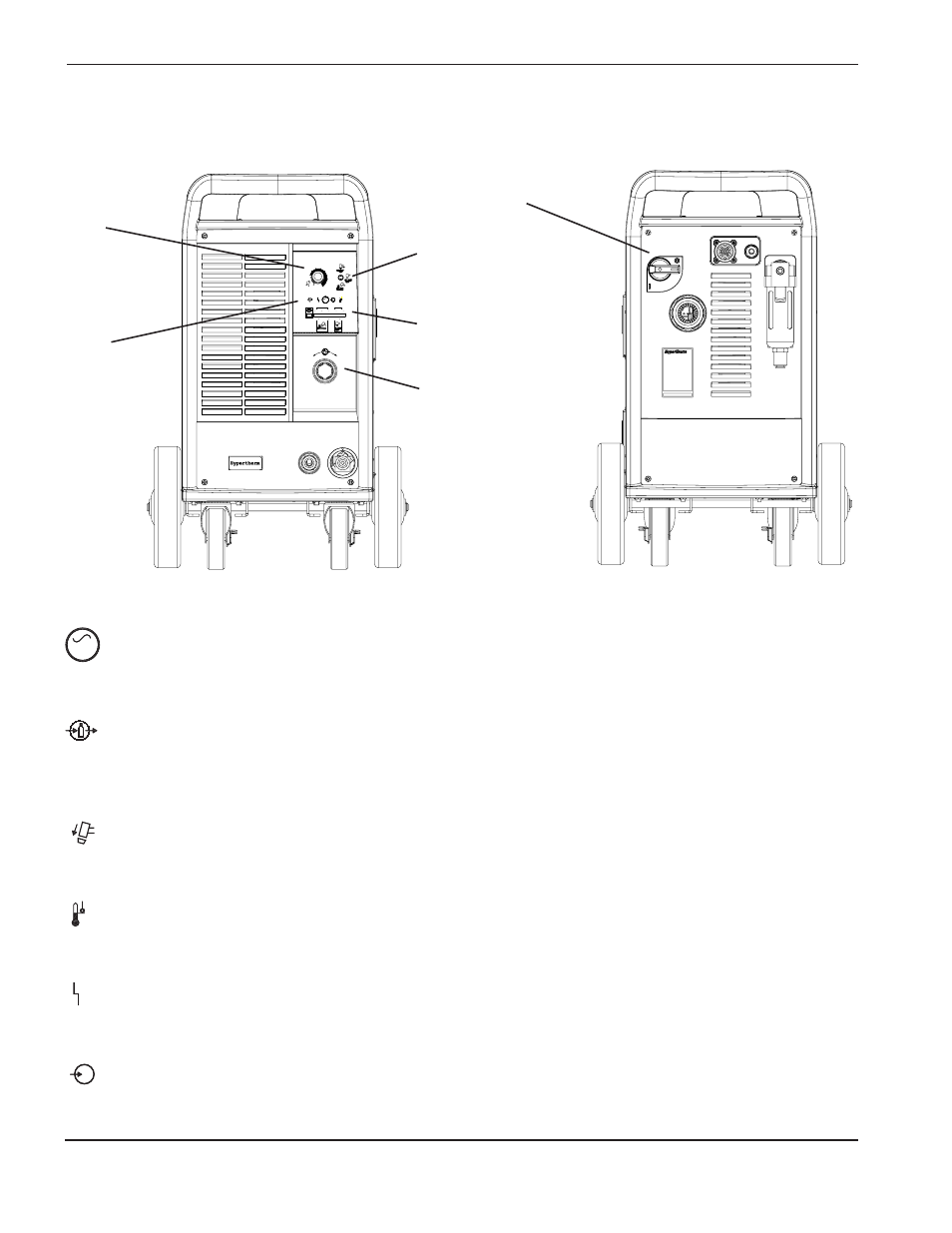

Comandi e indicatori luminosi
_ +
4.0 5.0
50 60
AC
70 80
V
BAR 6.0
PSI
AMPS
30
40
100
80
60
Manopola di
regolazione
della corrente
(Amp)
Selettore di
modalità
LED di
indicazione
Manometro
Regolatore
di pressione
Interruttore di alimentazione
ON (I)/OFF (O)
LED di indicazione
LED verde alimentazione
Quando è acceso, indica che il sistema è alimentato e che l’interruttore di alimentazione è nella posizione
ON (I).
LED pressione del gas
Giallo:
Quando è acceso, indica che la pressione del gas è inferiore a 4,5 bar per il taglio od a 2,8 bar
per la cianfrinatura.
Verde: Quando è acceso, indica che la pressione del gas è compresa entro i limiti di funzionamento
normale della torcia.
LED giallo cappuccio torcia
Quando è acceso, indica che il cappuccio di ritenzione della torcia è allentato o non è presente.
Nota: Per far spegnere il LED, occorre correggere il problema e quindi spegnere e riaccendere il sistema.
LED giallo temperatura
Quando è acceso, indica che la temperatura dell’alimentatore ha superato i limiti di funzionamento
normale.
LED rosso guasto
Quando è acceso, indica che si è verificata una condizione di guasto che impedisce il funzionamento del
sistema.
LED giallo bassa tensione di linea
Quando è acceso, indica che la tensione di linea è minore di 170 VCA o maggiore di 680 VCA. Sui gruppi
CE, può anche indicare la mancanza di una fase.
