MONTAGGIO DELLA TORCIA
powermax
65/85 Manuale dell’operatore
3-19
Collegamento di un cavo di interfaccia macchina opzionale
I generatori Powermax65 e Powermax85 sono equipaggiati con un partitore di tensione a cinque
posizioni integrato opzionale, studiato per consentire il collegamento in sicurezza senza attrezzi.
Il partitore di tensione integrato fornisce una tensione dell’arco ridotta di 20:1, 21,1:1, 30:1,
40:1 e 50:1 (uscita massima di 18 V). Una presa opzionale sul retro del generatore consente
di accedere alla tensione dell’arco ridotta e ai segnali di trasferimento dell’arco e di avvio plasma.
Nota: La fabbrica predispone il partitore di tensione a 50:1. Per cambiare l’impostazione
del partitore di tensione, fare riferimento a 3-22 Impostare il partitore di tensione a
cinque posizioni.
Attenzione: Il partitore di tensione integrato assicura un massimo di 18 V
in presenza di un circuito aperto. Si tratta di una corrente
di uscita a bassissima tensione funzionale (elV) protetta
mediante impedenza per impedire scosse elettriche e incendi
in condizioni normali sulla presa di interfaccia macchina e in
presenza di un singolo guasto con i cavi dell’interfaccia macchina.
Il partitore di tensione non è tollerante ai guasti e le correnti di
uscita elV non sono conformi ai requisiti di bassissima tensione
di sicurezza (SelV) per il collegamento diretto ad apparecchiature
computerizzate.
Hypertherm offre diversi modelli di cavi di interfaccia macchina per il Powermax65 e il
Powermax85:
• Per utilizzare il partitore di tensione integrato che fornisce una tensione dell’arco ridotta
oltre ai segnali di trasferimento dell’arco e di avvio plasma:
- Utilizzare il codice articolo 228350 (7,6 m) o 228351 (15 m) per fili terminati con
connettori a forcella.
- Utilizzare il codice articolo 123896 (15 m) per cavi terminati con un connettore D-sub.
(compatibile con i prodotti Edge Ti e Sensor di Hypertherm).

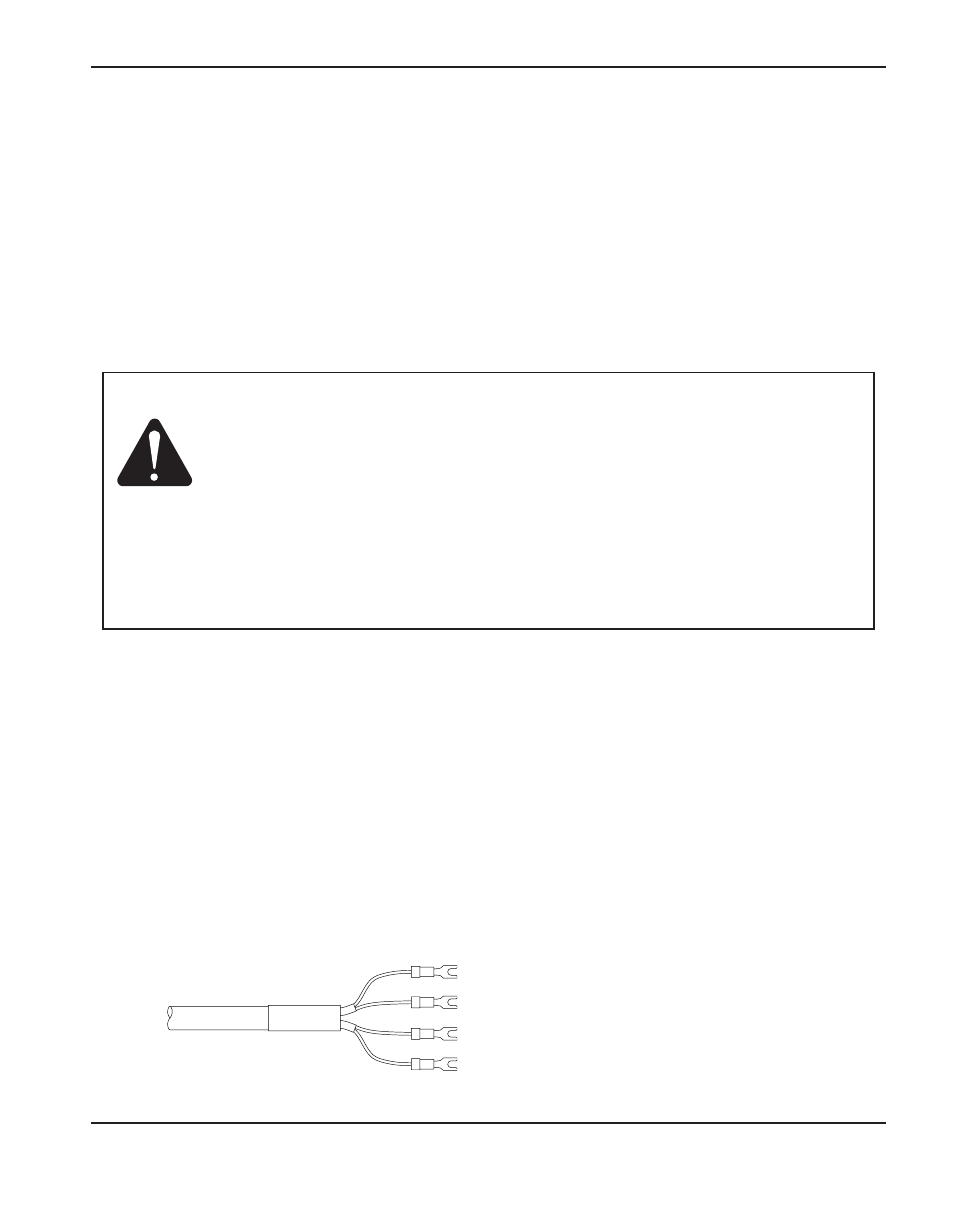

• Per utilizzare solo i segnali per il trasferimento dell’arco e l’avvio plasma, utilizzare il codice
articolo 023206 (7,6 m) o il codice articolo 023279 (15 m). Questi cavi sono provvisti
di connettori a forcella, come mostrato sotto:
