PAC123M.06
Cavetto di connessione da
torcia per macchina
Interruttore volante On/Off
MONTAGGIO
HYPERTHERM PMX600 Manuale di istruzioni 3-7
9/22/99

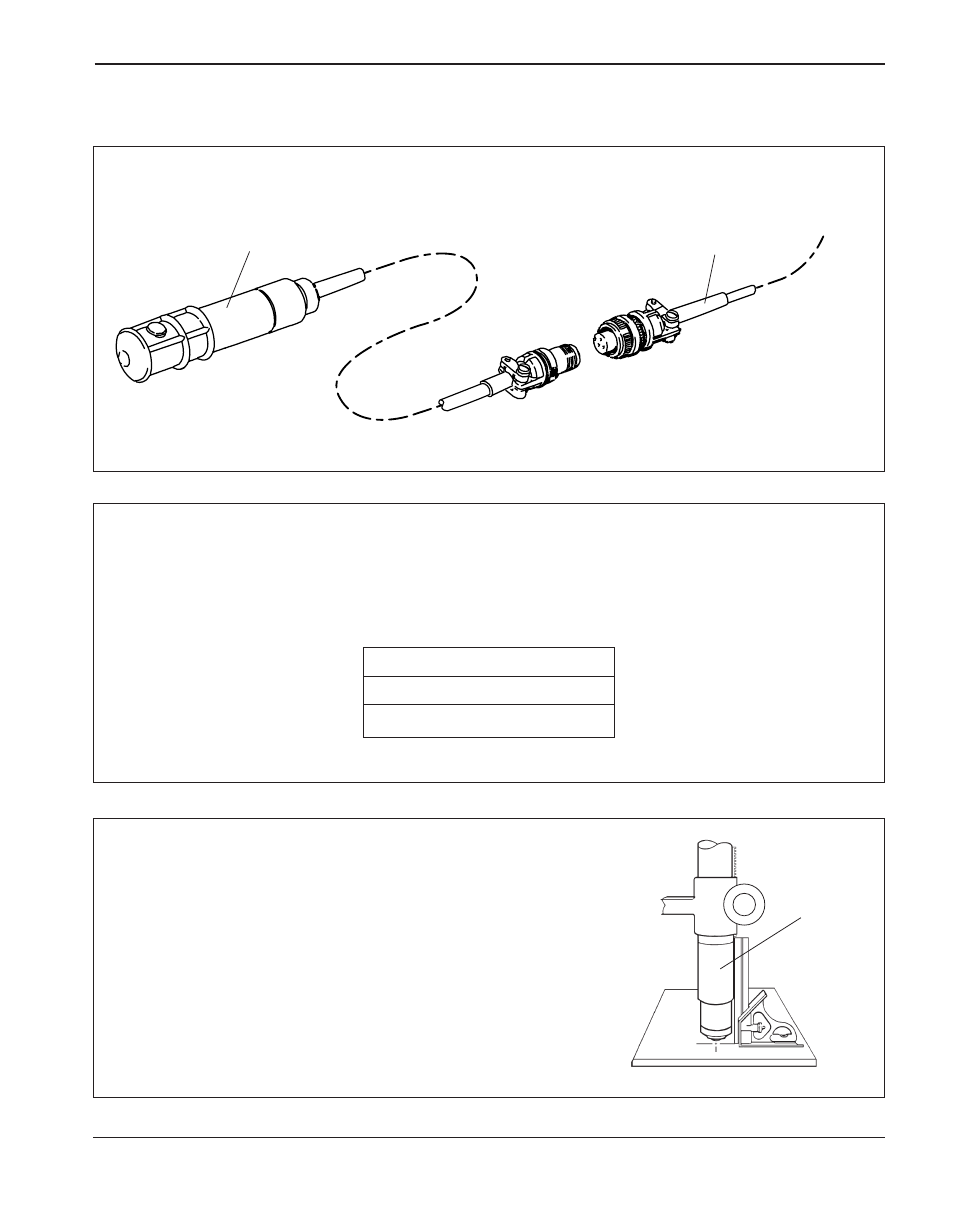

Connessione dell’interruttore volante ON/OFF della torcia PAC123M
Dati per la connessione dell’interruttore volante ON/OFF della torcia PAC123M
Il cavo della torcia PAC123M è provvisto di un cavetto di connessione che consente l’utilizzo
dell’interruttore volante On/Off. Se si desidera utilizzare un altro interruttore On/Off, tenere presente
che il cablaggio sulla morsettiera tripla sulla spiralina è il seguente:
Allineamento della torcia PAC123M
Montare la torcia per macchina perpendicolarmente al pezzo in
lavoro, in modo da ottenere un taglio verticale. Utilizzare una
squadra per allineare la torcia a 0° e 90°.
MONTAGGIO DELLA TORCIA PER MACCHINA PAC123M
Morsetto A Filo bianco
Morsetto B Non utilizzato
Morsetto C Filo nero
Torcia
0°
90°
