Connessione dell’interruttore volante ON/OFF
Per la torcia per macchina (T60M), gli ingressi di innesco arco sono disponibili tramite la
connessione di interfaccia macchina, sul retro del generatore. Collegare l’interruttore volante a
distanza Hypertherm (vedere l’Elenco componenti per i codici articolo) al connettore sul pannello
posteriore.
MONTAGGIO
powermax1000
Manuale dell’operatore 3-11

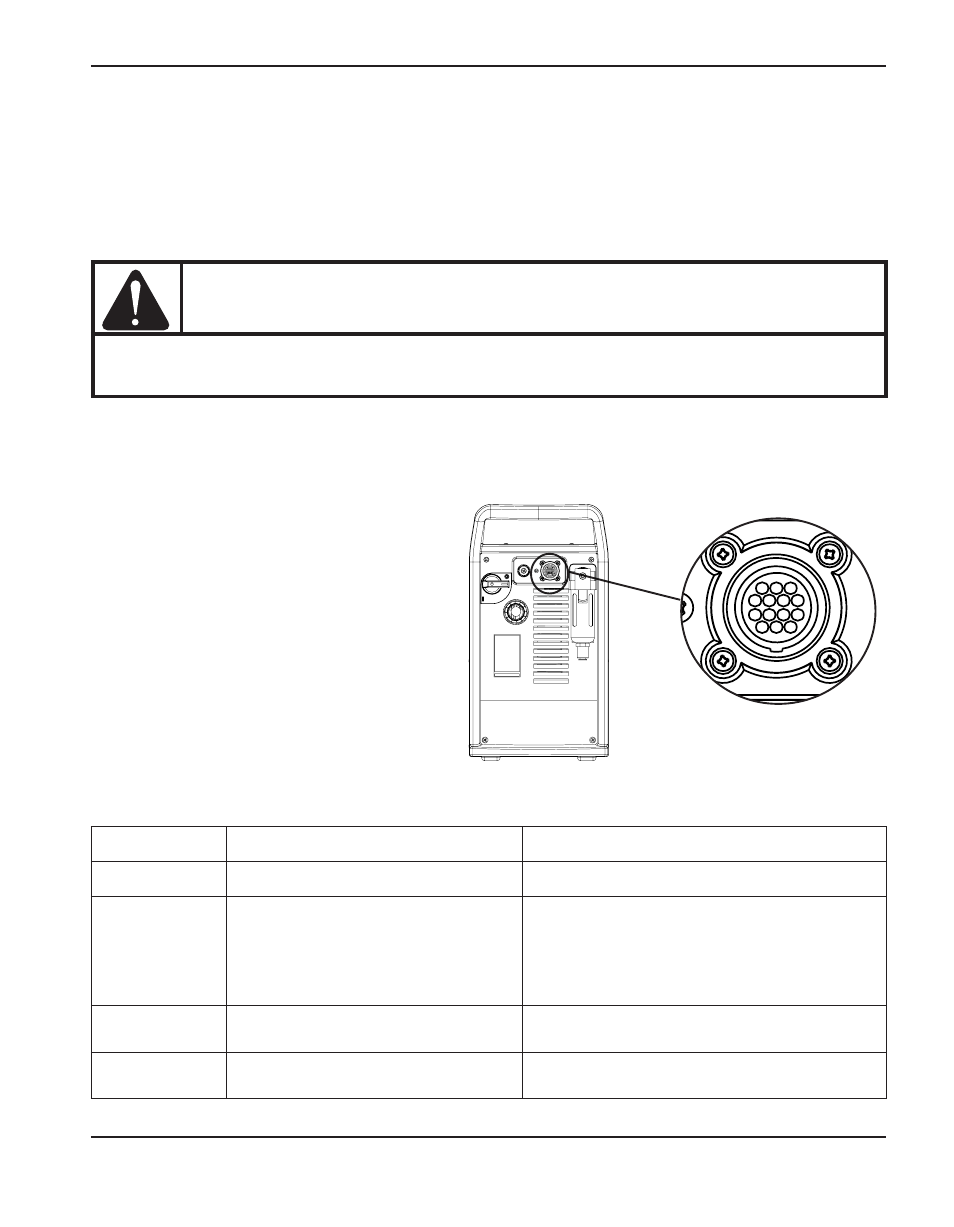

Connessione dell’interfaccia macchina
I segnali di trasferimento ed innesco arco
sono disponibili tramite la connessione di
interfaccia macchina sul retro del
generatore. Collegare il cavo di interfaccia
macchina (codice 023206 o 083220, nel
caso di configurazione del generatore
comprendente un cavo di interfaccia
machina ed un partitore di tensione) al
connettore sul pannello posteriore.
Per il collegamento del cavo di interfaccia
alla macchina utensile, fare riferimento alla
seguente tabella.
AVVERTENZA
L’interruttore volante di ACCENSIONE/SPEGNIMENTO non funziona quando è
installata una torcia di tipo manuale.
Segnale Start (avviamento del plasma) XFER (inizio movimento macchina)
Tipo: Ingresso Uscita
Note: Normalmente aperto. Tensione a
circuito aperto ai terminali di START:
18 VCA. Richiede la chiusura del
contatto per attivarsi. Normalmente aperto. Chiude un contatto
isolato quando c’è il trasferimento d’arco.
Massima tensione sul relè o sul commutatore
dell’interfaccia macchina 120 VCA. (fornito
dal cliente)
Pannello 3, 4 12, 14
Conduttori del
cavo – 023206 Verde, nero Rosso, nero
