Configurazione torCia
2-10 Duramax Retrofit Torch
Manuale dell'operatore
7. Scollegare il connettore a filo per il sensore del cappuccio.
8. Utilizzare un cacciavite con taglio a croce n. 2 per rimuovere la vite che assicura il filo pilota
della torcia al corpo torcia.
9. Utilizzare chiavi da 1/4 poll. e da 3/8 poll., o chiavi inglesi, per allentare il dado che assicura la
linea di alimentazione del gas al cavo torcia. Riporre il corpo torcia da un lato.
Nota: rivestire l'estremità della linea del gas sul cavo torcia con nastro per impedire
l'ingresso nella linea del gas di particelle di sporco e altri agenti contaminanti quando
si instrada il cavo attraverso la guida.
10. Far scorrere l'accoppiatore, il manicotto di posizionamento (torcia per macchina a lunghezza
completa), il dado del pressacavo e il corpo del pressacavo fuori dalla parte anteriore del
corpo torcia.
11. Se non è necessario usare la cremagliera in una torcia per una macchina a lunghezza
completa, far scorrere la cremagliera dal manicotto di posizionamento verso il lato del
manicotto con i consumabili.
12. Instradare il cavo torcia nella guida del banco da taglio.

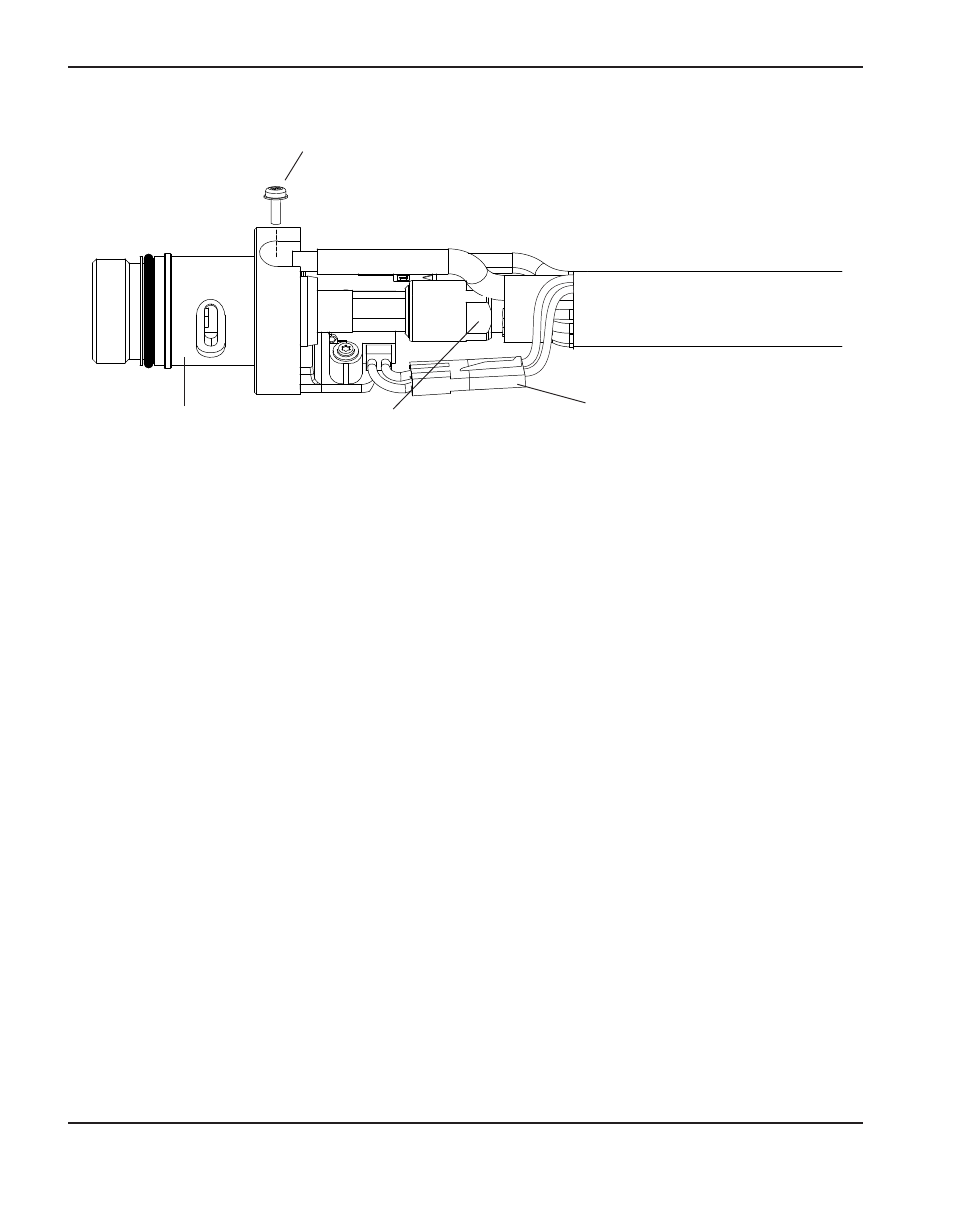

Collegamento della
linea di alimentazione
del gas
Testa della
torcia
Vite terminale filo pilota
Connettore a filo
per il sensore del
cappuccio
