Installazione della torcia
Torce con connettore a sgancio rapido

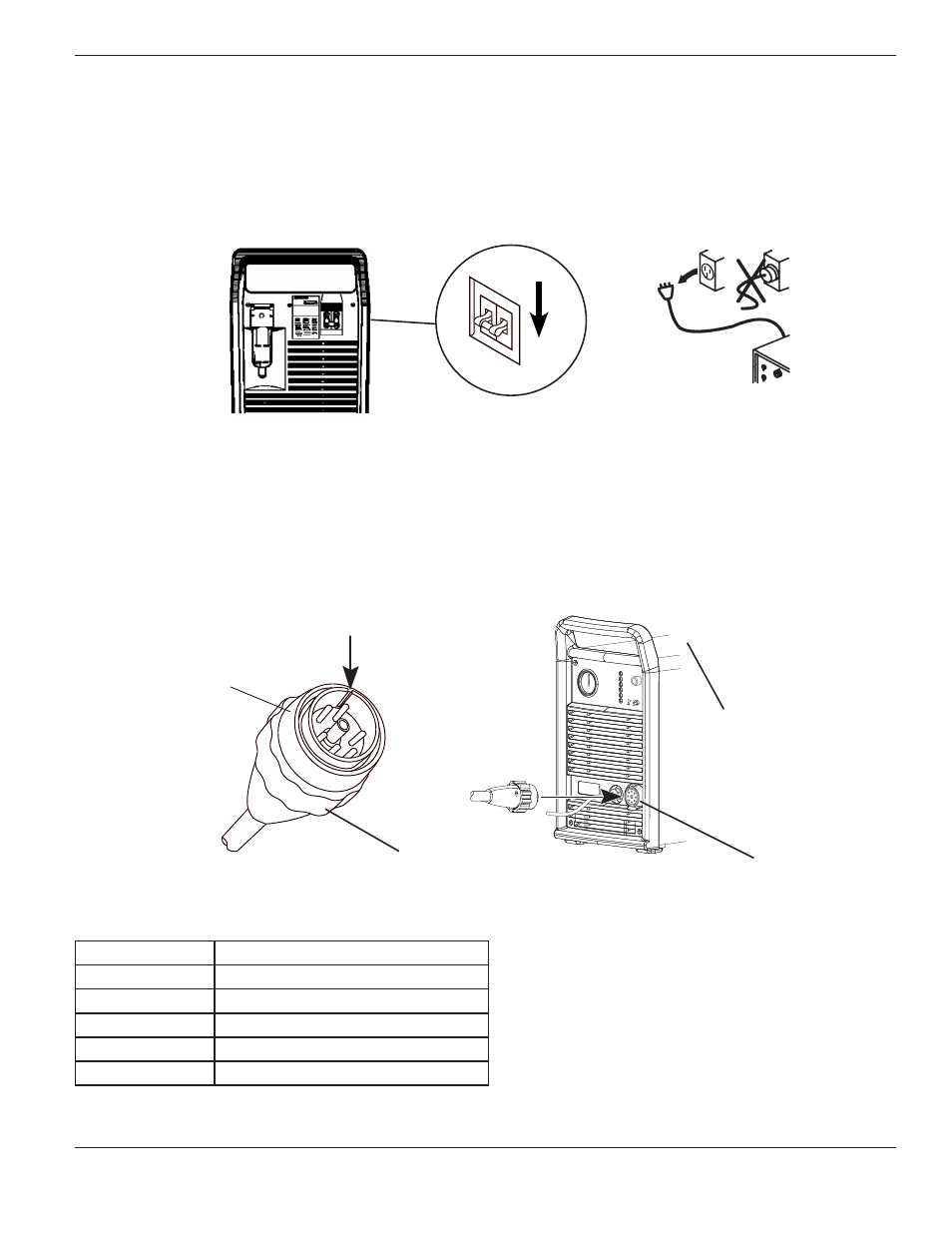

1. Spegnere (OFF) l'interruttore e rimuovere il cavo di alimentazione dalla relativa presa.
2. Scollegare il tubo flessibile di alimentazione del gas dal generatore.
3. Allineare l'attacco del connettore del cavo torcia con la presa del generatore e spingere finché i piedini entrano in sede.
4. Prima di stringere, ruotare l'anello di tenuta del connettore di 1/4 di giro a sinistra per accertarsi che la filettatura
dell'anello di sicurezza e la filettatura della presa del connettore siano allineate.
5. Ruotare l'anello di sicurezza a destra per serrarlo.
6. Pulire la parte superiore del generatore e applicare l'etichetta dei nuovi consumabili sull'etichetta esistente.
Presa
Etichetta consumabili
(Codice articolo 210126)
Anello di sicurezza
Attacco
Connettore a
sgancio rapido
Nota:
Se la presa non è presente o è danneggiata, deve essere sostituita con una nuova presa.
Codice articolo
Descrizione
028522
Presa MAX42
028523
Presa MAX43
029962
Presa Powermax800
128493
Presa Powermax600
129325
Presa Powermax900
