ArcWriter
Manuale dell’operatore
2-3
3
FUNZIONAMENTO
Pannello posteriore
• Contatore
Indica il numero complessivo di accensioni dell’arco.
• Ore
Indica il numero complessivo di ore durante le quali l’arco è rimasto acceso.
• Interruttore di circuito
Fornisce tensione all’alimentatore ed ai suoi circuiti di controllo. (Non usato in sistemi 600 VAC.)
• Commutatore gas PROVA/IN FUNZIONE
Consente all’operatore di regolare le impostazioni della pressione dei gas di plasma e di schermo nella
modalità di PROVA.
• Regolatore di pressione del GAS di PLASMA
Controlla la pressione del gas di plasma in ingresso nell’alimentatore.
• Regolatore di pressione del GAS di SCHERMO con filtro
Controlla la pressione del gas di schermo in ingresso nell’alimentatore.

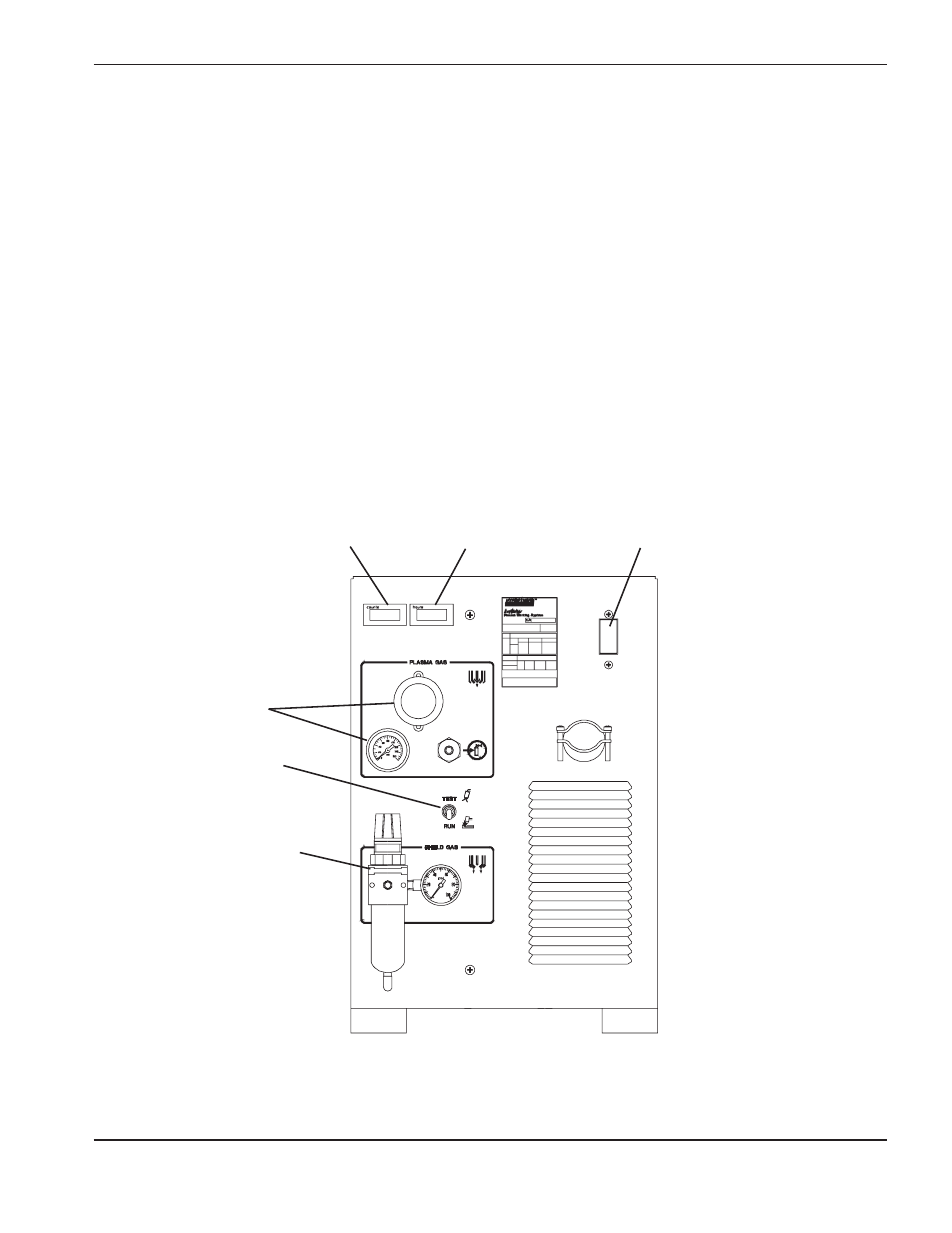

Figura 2-2
Controlli ed indicatori del pannello posteriore
Contatore
Ore
Commutatore gas
PROVA/IN FUNZIONE
Regolatore di pressione del gas di plasma
Manopola di regolazione
(il dado di fissaggio è dietro)
Manometro
Regolatore di pressione del gas di
schermo con filtro
Manopola di regolazione (tirare in su
per allentare)
Manometro
Interruttore di circuito
(Non usato in sistemi 600 VAC.)
