Sostituzione dei fusibili
115 V~ Model. Il cassetto tiene una fusibile F 12A
250V 3AG fusibile e una bobina di corto circuito.
230 V~ Model. Il portafusibili contiene due F 6.3A
250V 5 × 20 mm fusibili.
Il cassetto fusibile è nel modulo di ingresso
dell’alimentazione, che si trova sul lato sinistro del
pannello di controllo (Fig. 6).
1
Inserire un piccolo cacciavite a lama piatta nella
fessura posta sotto il vano dei fusibili. (Vedi Fig. 6).
Spinta nella direzione della freccia per rilasciare
il cassetto. Afferrare il portafusibili con le dita
ed estrarla.
2
Estrarre il fusibile fuori dal cassetto per ispezionarlo.
Se l’elemento fusibile è bruciato o rotto, sostituirlo.
Se il fusibile sembra essere intatto, controllare con un
multimetro. Una lettura di 1Ω o meno indica che il
fusibile è ancora utilizzabile.
3
Spingere il portafusibili indietro nel modulo di ingresso
dell’alimentazione finché non scatta in posizione.
4
Collegare il cavo di alimentazione e accendere
l’interruttore di rete su.
Importante! Fusibili proteggere le
attrezzature scollegando carichi
troppo grandi per la progettazione
di circuiti. Dovete sostituire
il fusibile con quelli che sono
conformi al fusibile specificato.
Importante! Staccare il cavo di
alimentazione prima di sostituire
i fusibili.

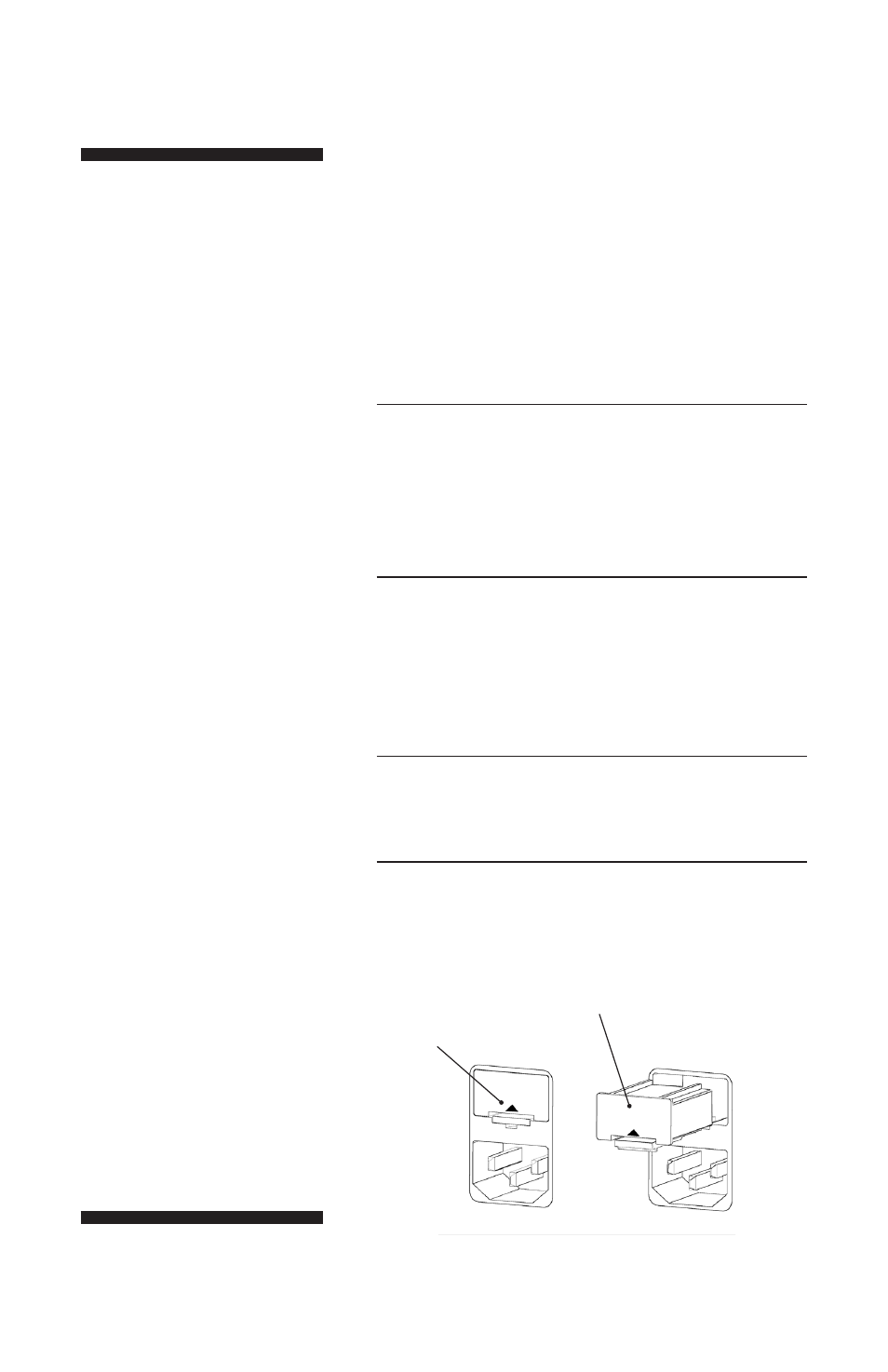

Fig 6. Rete di alimentazione
del modulo.
Utilizzare le dita per
estrarre il portafusibili
Inserire una lama di
cacciavite nella fessura.
Spinta nella direzione della
freccia per rilasciare il
portafusibili.
