Pagina 2

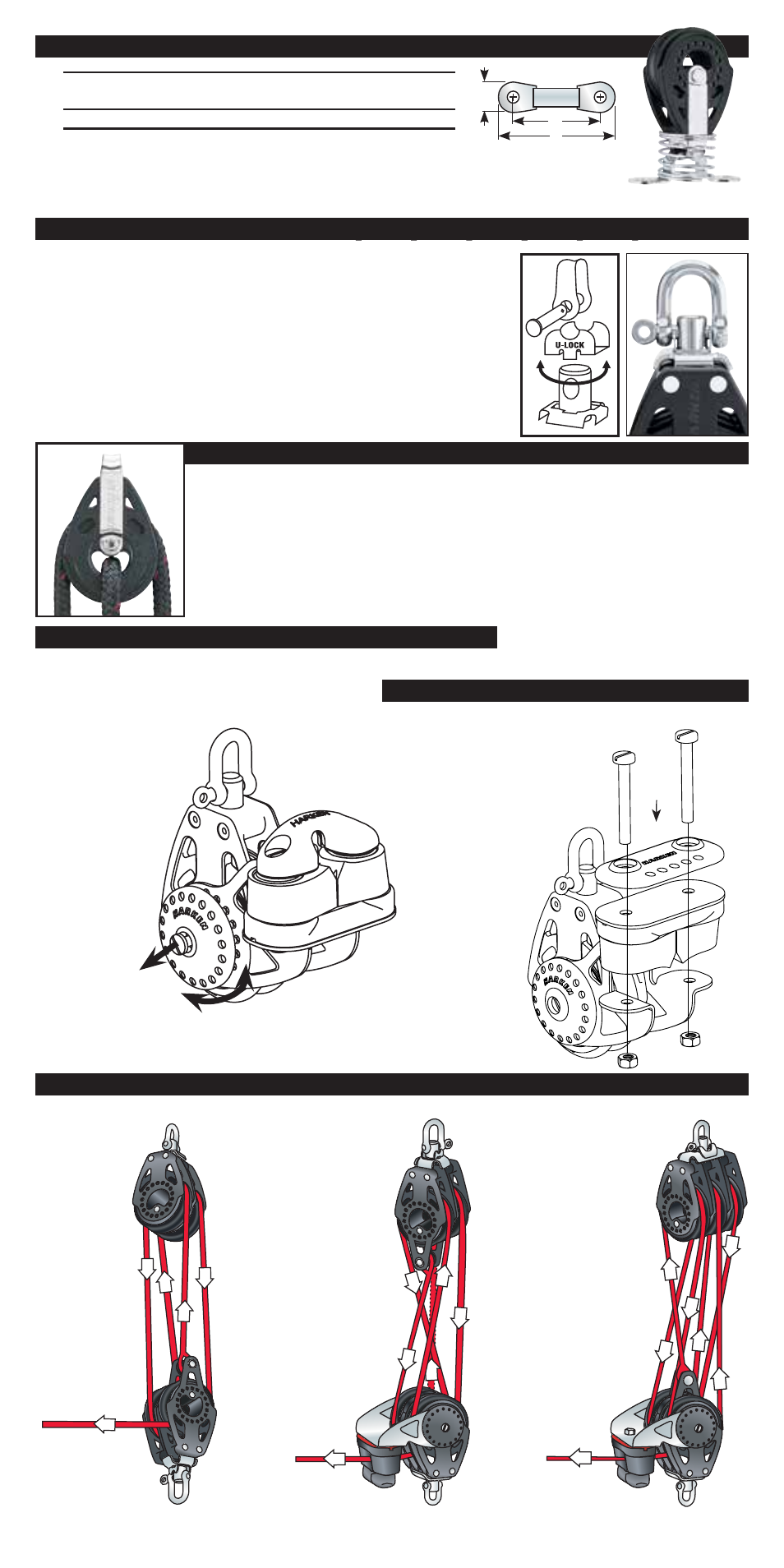

Montaggio dell’arricavo con uscita ad angolo retto
Per stampare altri esempi di schemi di dimensioni maggiori, consultare: www.harken.com.
Sistema U-Lock 3-Way — 2638 / 2639 / 2640 / 2641 / 2647 / 2648 / 2654
1
2
Regolazione dell’angolo dello strozzatore (singolo/triplo)
Num.
HFS889
Strozzatore reversibile (solo per il singolo)
1. Smontare le viti alla base dello strozzatore.
2. Montare come illustrato.
Attenzione: la base dello
strozzatore deve essere in
plastica.
3. Avvitare. Non stringere troppo
le viti. Lo strozzatore si
deve poter mollare
di colpo.
1. Allentare la vite del sistema di bloccaggio
dello strozzatore ed estrarre il disco.
2. Far ruotare lo strozzatore fino alla
posizione desiderata.
3. Chiudere, premendo sul
sistema di bloccaggio e
stringere la vite.
Attenzione a non
bloccare la puleggia
stringendo troppo
la vite.
Arricavo integrato — 2650 / 2652 / 2659
Scotta dell’arricavo al centro per realizzare un paranco da 2:1 o 3:1.
Sistemi arricavo multiplo
2652 Verticale
2652
Num.
Bulloneria
A
B
C
in
mm
in
mm
in
mm
2652
M5 o #10 PH/RH*
7
/
16
11
1
1
/
4
32
1
11
/
16
43
*Lunghezza delle viti: sommare lo spessore della coperta a quella di rondelle e dadi.
A
C
B
Segnare i fori con una punta, utilizzando il ponticello come dima. Togliere il bozzello
e fare i fori con il trapano – punta da 4.2 mm (
11
/
64
"). Smussare i fori in modo che
il sigillante possa fare presa. Montare con le apposite viti, dadi e rondelle in acciaio inossidabile.
5:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
5
5
4:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
4
1
2
3
4
5
6
6:1 Right-Angle Reeving
Dead-end on cam
6:1 Right-Angle Reeving
Dead-end on becket
6
2
3
4
5
6
6
1
6:1
5:1
4:1
Il sistema U-Lock 3-Way (a tre vie) permette alla testa del bozzello
di cambiare direzione – da frontale a laterale oppure permette al
bozzello di ruotare liberamente. Per cambiare la direzione, smontare
il grillo, ruotare il perno, rimontare il grillo. Smontare il sistema
U-Lock per permettere al bozzello di ruotare liberamente.
