CAREL S.p.A.
Via dell’Industria, 11 - 35020 Brugine - Padova (Italy)
Tel. (+39) 0499716611 – Fax (+39) 0499716600
http://www.carel.com – e-mail: [email protected] Carel si riserva la possibilità di apportare modifiche o cambiamenti ai propri prodotti senza alcun preavviso.
Carel reserves the right to modify the features of its products without prior notice.
cod. +050003237 - rel. 1.0 - 14.02.2005
Caratteristiche tecniche
Sezione del cavo: usare cavo ritorto e schermato a
due fili AWG20/22 con sezioni, ai
morsetti di mm
2 : min. 0,2 - max. 2,5.
Condizioni di funzionamento: -10T60 °C; 90 % UR.
Condizioni di
immagazzinamento:
-20T70 °C; 90 % UR.
Grado di inquinamento: normale.
Dimensioni (mm): 60x29x20, (60x29: basetta,
20: larghezza componenti fuori tutto).
Avvertenze. Precauzioni nel maneggiare la scheda
I danneggiamenti elettrici che si verificano sui componenti elettronici
avvengono quasi sempre a causa delle scariche elettrostatiche
indotte dall’operatore. È quindi necessario prendere adeguati
accorgimenti per queste categorie di componenti, ed in particolare:
• prima di maneggiare qualsiasi componente elettronico o scheda,
toccare una messa a terra (il fatto stesso di evitare di toccare un
componente non è sufficiente in quanto una scarica di 10000 V,
tensione molto facile da raggiungere con l’elettricità statica,
innesca un arco di circa 1 cm);
• i materiali devono rimanere per quanto possibile all’interno delle
loro confezioni originali. Se necessario, prelevare la scheda da
una confezione e trasferire il prodotto in un imballo antistatico
senza toccare il retro della scheda con le mani;
• evitare nel modo più assoluto di utilizzare sacchetti in plastica,
polistirolo o spugne non antistatiche;
• evitare nel modo più assoluto il passaggio diretto tra operatori
(per evitare fenomeni di induzione elettrostatica e conseguenti
scariche).
Technical specifications
Cable size (mm 2 ): use an AWG20/22 two-wire twisted
shielded cable with size ranging from
min. 0.2 to max 2.5.
Operating conditions: -10T60 °C; 90%UR.
Storage conditions: -20T70 °C; 90%UR.
Environmental pollution: normal
Dimensions (mm): 60x29x20, (60x29: board,
20: whole width of components).
Warning. When handling the card, please follow the advice
below
Electrical damage may occur to the electronic components as a
result of electrostatic discharges from the operator. Suitable
precautions must be therefore be taken when handling these
components:
• before using any electronic component or card, ground yourself
(not touching the card does not prevent a spike, as static
electricity can produce a 10000V spike discharge which can form
an arc of about 1cm);
• all components must be kept inside their original package as long
as possible. If necessary, take the board from its package and
place it into an antistatic package without touching the back of the
board with your hands;
• absolutely avoid non-antistatic plastic bags, polystyrene or
spongee;
• do not pass the card directly to other operators (to prevent from
electrostatic induction and discharges).

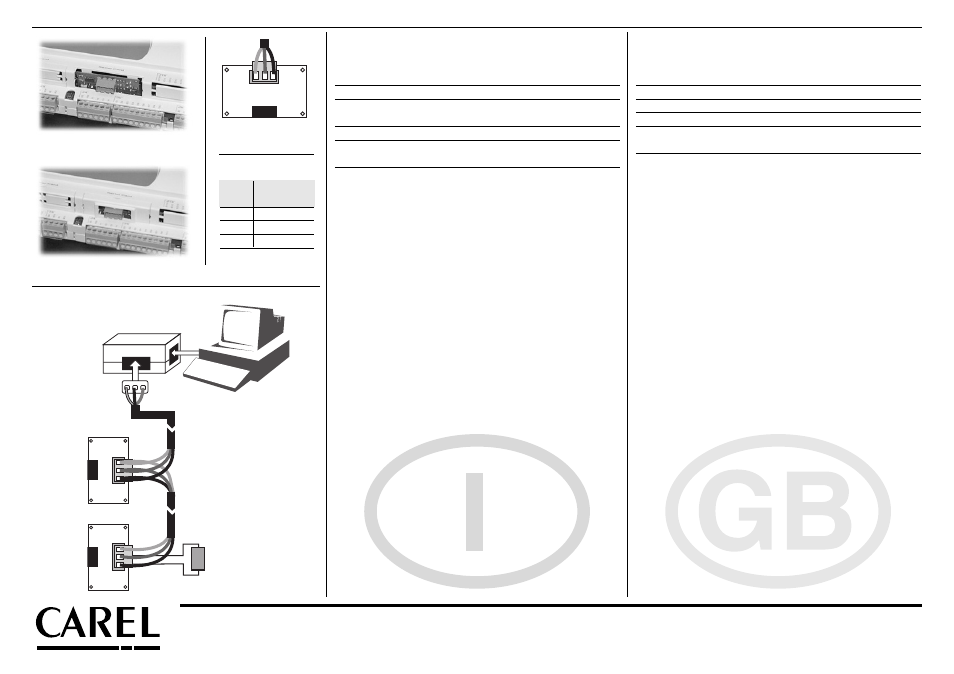

1 2 3
1 2 3
1 2 3
120 Ω
1 2 3
pin significato
meaning
1 GND
2 RX+/TX+
3 RX-/TX-
Fig. 3
Fig. 4
Fig. 6
Fig. 5
Tab. 1
