Fusion MS-UD650 Installation - Manuale (Pagina 4)

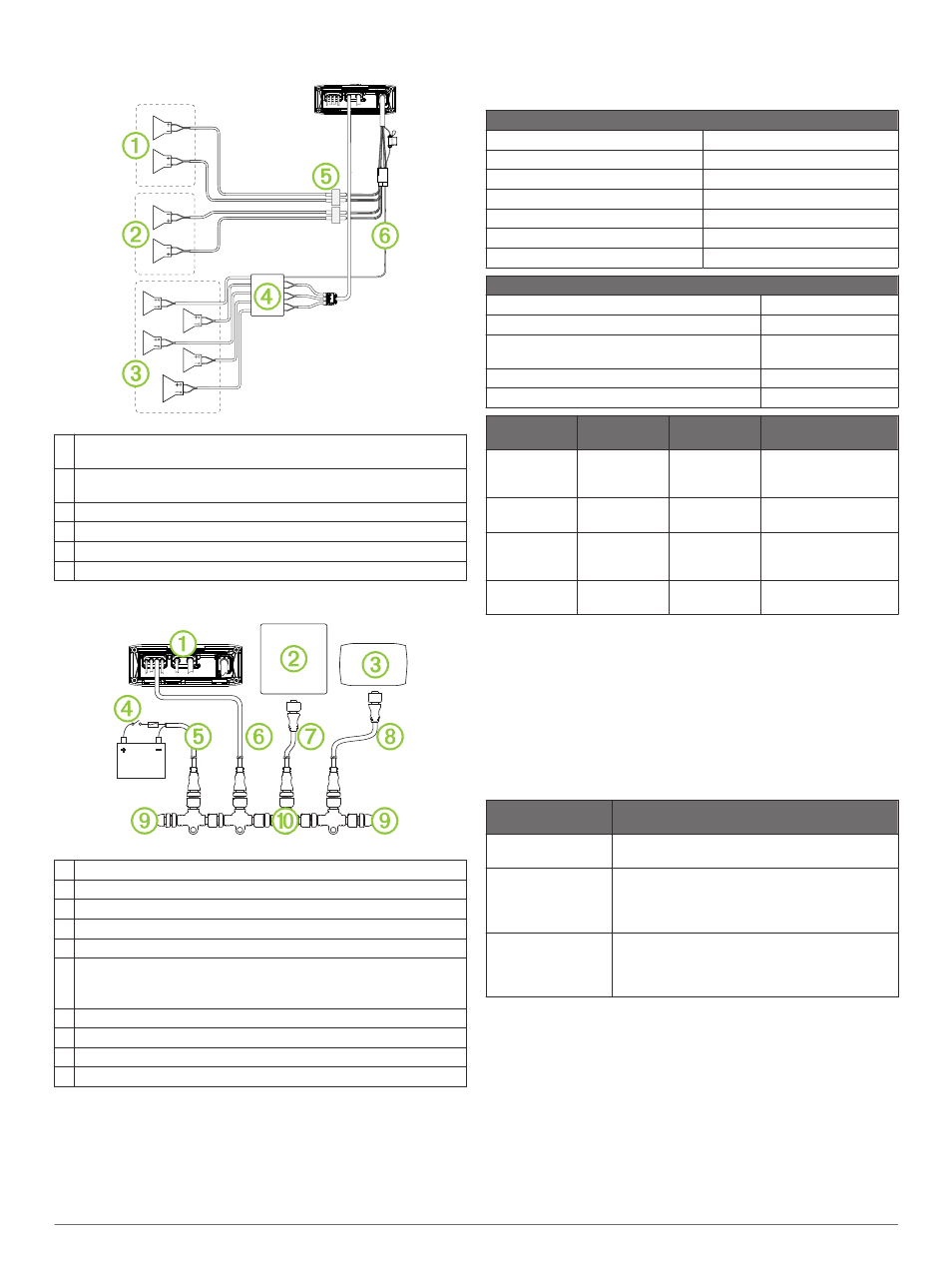

Diagramma di cablaggio del sistema a tre zone
À
Altoparlanti Zona 1, alimentati dall'altoparlante di Classe D nello
stereo
Á
Altoparlanti Zona 2, alimentati dall'altoparlante di Classe D nello
stereo
Â
Uscite Zona 3, richiede un amplificatore esterno
Ã
Amplificatore a 5 canali
Ä
Collegamenti impermeabili
Å
Telecomando
Diagramma di cablaggio del sistema NMEA 2000
À
Stereo
Á
MFD chartplotter supportati
Â
Telecomando Fusion Wired, ad esempio NRX200i
Ã
Interruttore in linea
Ä
Cavo di alimentazione NMEA 2000
Å
Cavo NMEA 2000 dallo stereo
Può essere prolungato fino alla lunghezza massima di 2 m (6 piedi)
utilizzando un cavo NMEA 2000.
Æ
Cavo di derivazione NMEA 2000 da MFD
Ç
Cavo di derivazione NMEA 2000 dal telecomando Wired
È
Terminatore o cavo backbone NMEA 2000
É
Connettore a T NMEA 2000
Informazioni sullo stereo
Caratteristiche tecniche
Generale
Peso 0,88 kg (1,96 libbre)
Impermeabilità IPX5
Temperatura operativa Da 5 a 50 °C (da -15 a 122 °F)
Temperatura di stoccaggio Da -20 a 70 °C (da -4 a 158 °F)
Tensione operativa Da 10,8 a 16 Vcc
NMEA 2000 LEN 1 (50 mA)
Distanza di sicurezza dalla bussola 15 cm (5.9 in.)
Amplificatore di bordo, Classe D
Potenza di trasmissione per canale 70 W max x 4 a 2 Ohm
Potenza di trasmissione totale 280 W max
Corrente (standby con alimentazione
disattivata) < 3 mA
Corrente (massima) 15 A
Corrente (audio disattivato) < 900 mA
Sintonizzator
e Europa e
Australasia Stati Uniti Giappone
Gamma
frequenza
radio FM 87,5-108 MHz 87,5-107,9 MH
z
70-90 MHz
Intervallo di
frequenza FM 50 kHz 200 kHz 50 kHz
Gamma
frequenza
radio AM 522-1620 MHz 530-1710 MHz 522-1620 MHz
Intervallo di
frequenza AM 9 kHz 10 kHz 9 kHz
Compatibilità del lettore multimediale
Se si dispone di un modello UD, è possibile utilizzare i cavi
dell'adattatore inclusi per collegare lettori multimediali alla
docking station interna. Se si dispone di un modello AV, è
possibile utilizzare i cavi USB in dotazione al lettore
multimediale per collegare il lettore allo stereo.
Solo i lettori multimediali dotati di porte sulla parte inferiore, non
sui lati, sono compatibili con la docking station. I lettori
multimediali con dimensioni maggiori di 144 × 71 × 13 mm (5,67
× 2,80 × 0,52 poll.) non sono compatibili con la docking station.
Connettore del
cavo nella Dock Dispositivi
Connettore micro-
USB Lettori multimediali supportati. Consultare
www.fusionentertainment.com .
Connettore Apple a
30 pin Apple iPhone ® 4s, iPhone 4, iPhone 3G e iPhone
3GS.
iPod touch
® (2°, 3° e 4° generazione, iPod
classic ® e iPod nano ® (4°, 5° e 6° generazione).
Connettore Lightning
Apple Apple iPhone 6, iPhone 5s, iPhone 5c e iPhone
5.
iPod touch (5° generazione e iPod nano (7°
generazione).
È anche possibile collegare un'unità flash USB con
formattazione FAT32 o NTFS direttamente alla porta USB.
4
