CONSIGLI TECNICI
STRUMENTI DI BASE
Per qualsiasi installazione potrebbero servire questi strumenti di base. Per installazioni personalizzate,
potrebbero servire ulteriori strumenti.
• Trapano elettrico
• Cacciavite a punta piatta
• Crimpatore
• Nastro per uso elettrico
• Set di chiavi a brugola
• Cacciavite di tipo Phillips
• Spellacavi
• Sigillante al silicone
• Coltellino multiuso, seghetto,
sega da traforo, roditrice Nibbler

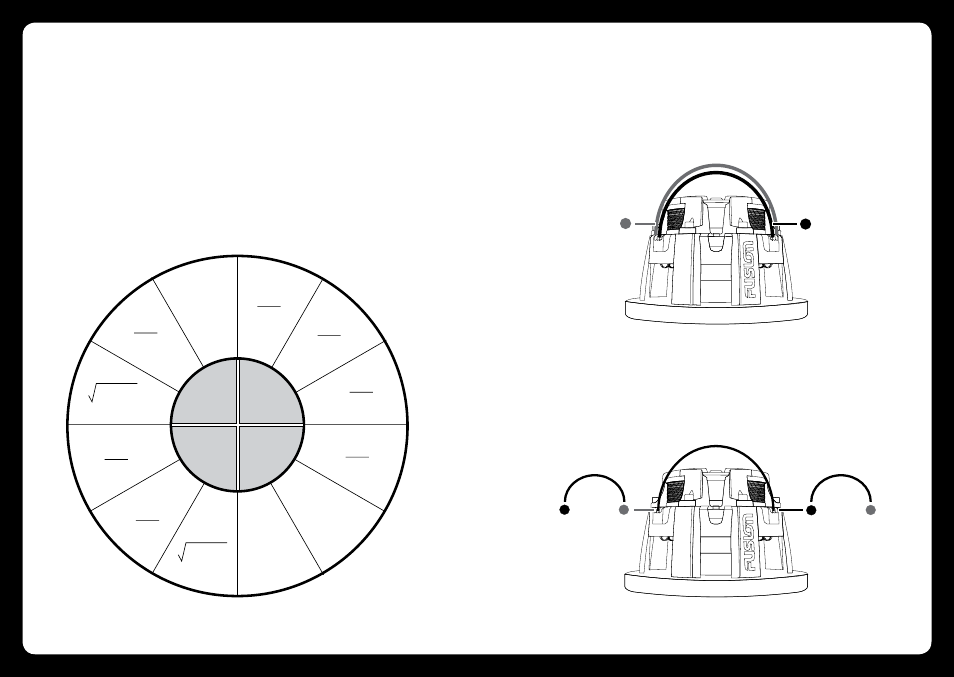

LEGGI DI OHM SEMPLIFICATE
IR
E
tensione
watt
corrent
e
amperaggi
o
resistenza
R
I
W
E
I
E
2
W
W
I
2
E
2
R
I
2
R
W
E
E
R
WR
W
I
W/R
EI
CABLAGGIO IN SERIE E IN PARALLELO DI ALTOPARLANTI SUBWOOFER PER
ALTOPARLANTI SUBWOOFER A DOPPIA BOBINA
CABLAGGIO IN PARALLELO DELLA BOBINA DELL'ALTOPARLANTE (FUNZIONAMENTO A 2 OHM)
Per cablare in parallelo un subwoofer da 4 ohm DVC per ottenere 2 ohm, utilizzare due pezzetti di cavo
dell'altoparlante e collegare il positivo di una bobina al positivo della seconda bobina, e fare lo stesso
per il negativo, come mostrato in figura. Quindi collegare l'amplificatore ai lati opposti del subwoofer
per annullare eventuali resistenze del collegamento.
CABLAGGIO IN SERIE DELLA BOBINA DELL'ALTOPARLANTE (FUNZIONAMENTO A 4 OHM)
Per cablare in serie un subwoofer da 4 ohm DVC per ottenere 8 ohm, utilizzare due pezzetti di cavo
dell'altoparlante e collegare il positivo di una bobina al negativo della seconda bobina, come mostrato
in figura. Quindi collegare l'amplificatore ai lati opposti del subwoofer.
Funzionamento a 2 ohm
Funzionamento a 8 ohm
+
-
+
-
-
AMP
+
AMP
