Fronius Selectiva Manuale d'uso

Pagina 20

Advertising
background image

18

Montaggio delle
opzioni archetto
di supporto e
supporto anti-
strappo dei cavi
di carica

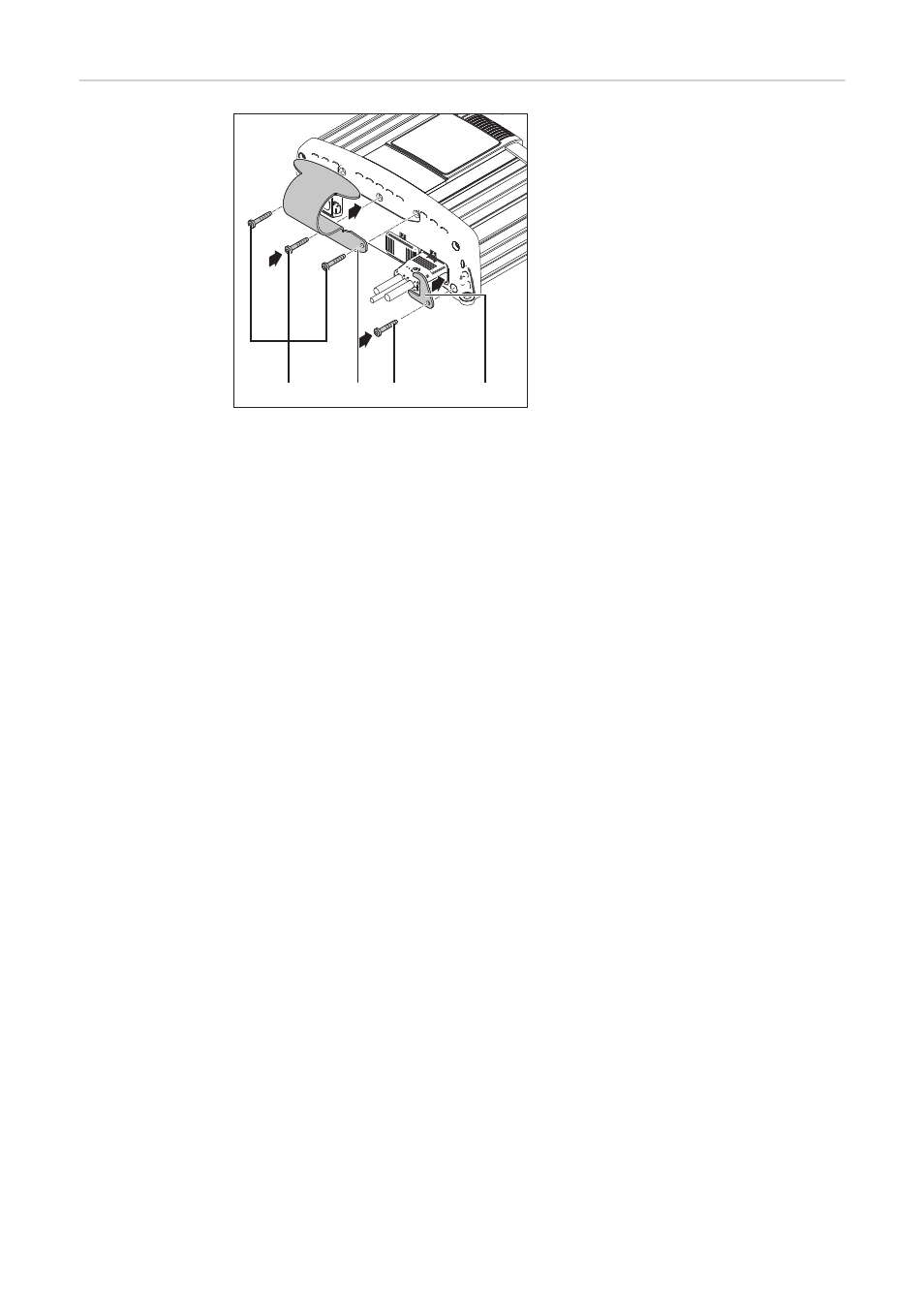

Montaggio dell'archetto di supporto:
-

Allentare le viti (1).

-

Montare l'archetto di supporto (2) con
le viti precedentemente allentate.

Montaggio del supporto antistrappo:
-

Allentare la vite (3).

-

Montare il supporto antistrappo (4) dei
cavi di carica con la vite precedente-
mente allentata.

1

2

3

4

(1)

(2)

(3)

(4)

IMPORTANTE! La coppia di serraggio per
tutte le viti è di 2,5 Nm.
